Description

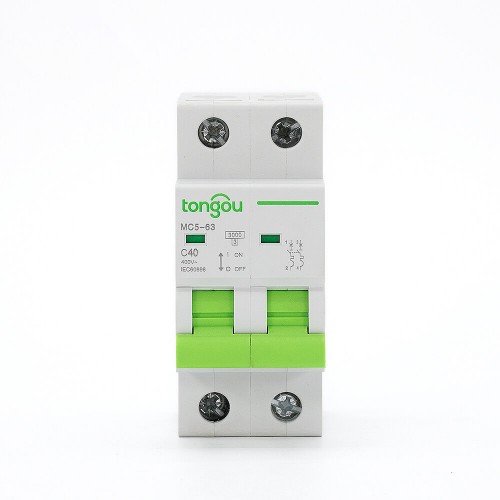

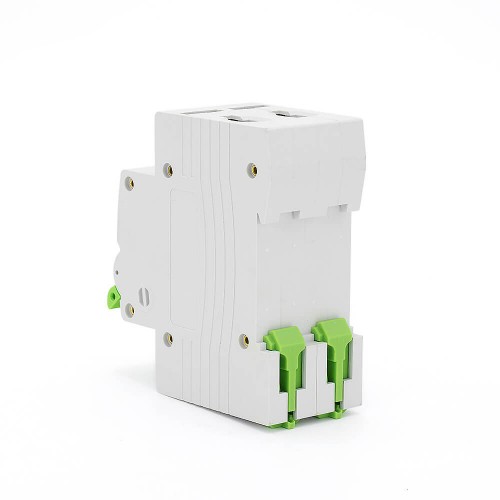

Disjoncteur TOMC5-63 3KA 110V 220V 2P 40A MCB en courbe C
Le disjoncteur 40A est un excellent disjoncteur de circuit utilisé pour protéger un circuit électrique contre les dommages causés par un excès de courant résultant d’une surcharge ou d’un court-circuit.
Fermeture rapide pour assurer le fonctionnement fiable de la charge et prolonger la durée de vie des disjoncteurs de circuit. Le TOMC5-63 2P 40A MCB est facile et fiable à utiliser, offrant une protection contre les court-circuits et les surcharges.
Il peut être monté convenablement sur une rail DIN, la rail DIN n’est pas inclus. Le TOMC5-63 2P 40A MCB est largement utilisé pour les systèmes de réseau de panneaux solaires, les systèmes hybrides éolien et solaire et de nombreux autres systèmes CC.
Conseils spéciaux pour le disjoncteur 40A MCB
1. Le MCB est destiné à une utilisation par des personnes non qualifiées et ne nécessite aucune maintenance.
2. Courbes de déclenchement B, C, D.
3. Une courbe de déclenchement appropriée ayant été choisie et correctement installée, le MCB se déclenche et ferme son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
4. Il est recommandé d’installer des dispositifs spécifiques, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB en tant que précaution contre les surtensions et surintensités potentielles sur le côté d’entrée de l’alimentation.
5. Répondant aux conditions et applications mentionnées ci-dessus, un MCB avec un indicateur “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC5-63/2/C40 |
| Nombre de pôles : | 2 |
| Tension nominale : | CA 110V 220V |
| Courant nominal (A) : | 40 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de withstand impulsionnelle : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Indication de la position des contacts | |
| Connexion terminale : | Bornier vissé / Bornier avec calepin |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -5°C à +60°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D | 4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
