Description

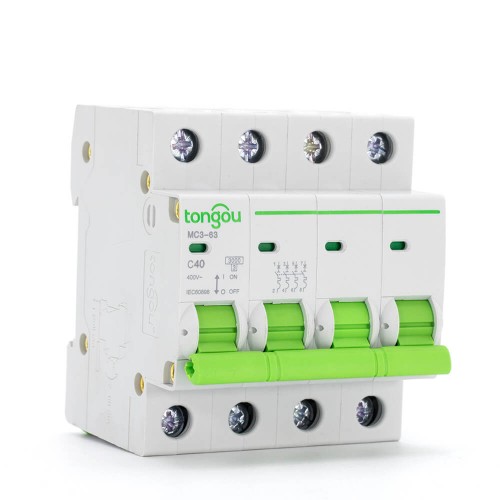

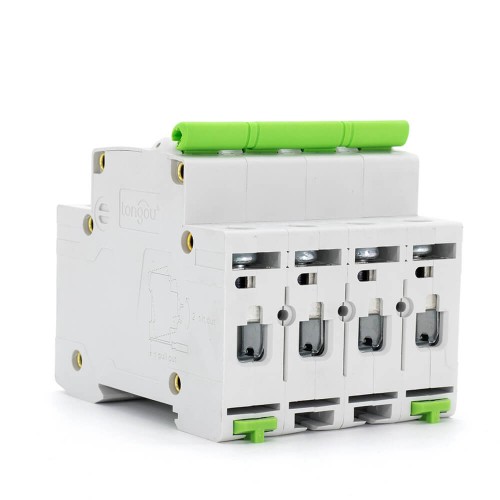

Disjoncteur Mini 40A 4P
Le disjoncteur miniature MCB AC 40A 4P TOMC3 est adapté à la protection et au contrôle des charges à forte intensité, aux endroits à haute tension, à la protection contre les surcharges ou les courts-circuits des lignes de distribution, aux accessoires de protection par détection de courant résiduel, au contrôle manuel et à la segmentation, sans réduction de puissance.
De plus, le disjoncteur miniature MCB AC 40A 4P peut également être appliqué à l’industrie et aux grands bâtiments.
Conseils spéciaux pour le Disjoncteur Mini 4P
1. Le MCB est destiné à une utilisation non professionnelle par des personnes non formées, et ne nécessite pas de maintenance.
2. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, un MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
3. Courbes de déclenchement B, C, D.
| Nom du modèle | TOMC3-63/4/C40 |
| Nombre de pôles: | 4 |
| Tension nominale: | CA 110V 220V 400V |
| Courant nominal(A): | 40 |
| Courbe de déclenchement: | C |
| Capacité nominale de court-circuit (lcn): | 3kA |
| Fréquence nominale: | 50/60Hz |
| Classe de limitation d’énergie: | 3 |
| Tension de résistance impulsionnelle nominale: | 6.2kV |
| Endurance électro-mécanique: | ≥ 6000 |
| Connexion terminale: | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion: | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage: | 2.0Nm |
| Installation: | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
