Description

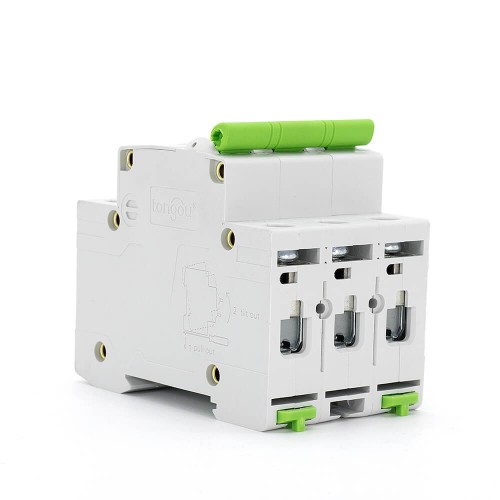

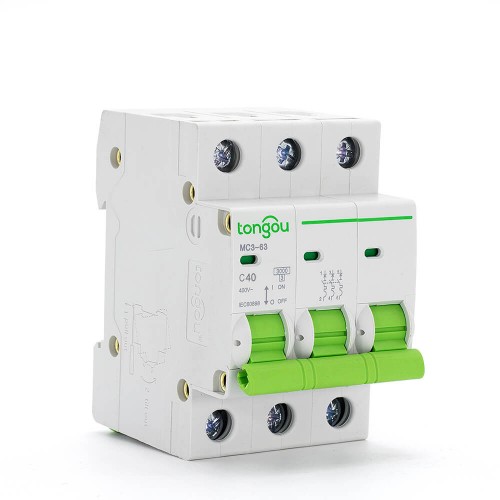

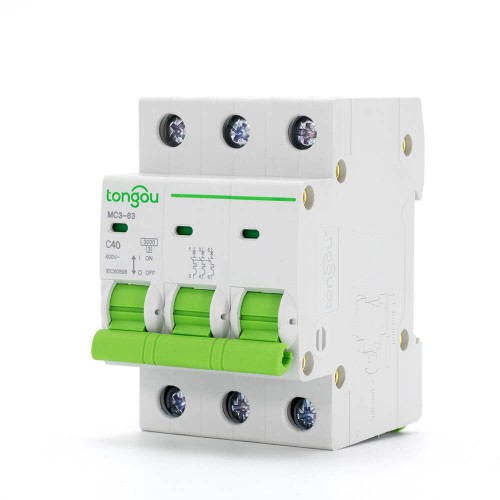

Disjoncteur Mini MCB TOMC3-63 AC 3P 40A
Le MCB AC 3P 40A TOMC3-63 utilise la nouvelle référence en distribution finale et offre une protection de circuit absolument sûre. Il est doté d’une plus grande continuité de service, simple à choisir avec des numéros de pièce significatifs.
Le MCB AC 3P 40A TOMC3-63 est facile à installer avec des volets de terminal rapide, ergonomique et sûr, et des connexions robustes (deux fois le couple de vissage standard).
De plus, il est écologique avec des matériaux 100% recyclables et récupérables.
Conseils spéciaux pour le MCB AC 3P 40A
1. Le MCB est destiné à une utilisation par du personnel non formé sans entretien.
2. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, un MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
3. En choisissant correctement la courbe de déclenchement et en installant correctement, le MCB se déclenche et coupe son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
4. Courbes de déclenchement B, C, D (voir graphique 1) :
| Nom du modèle | TOMC3-63/3/C40 |
| Nombre de pôles : | 3 |
| Tension nominale : | CA 110V 220V 400V |
| Courant nominal (A) : | 40 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de résistance impulsionnelle nominale : | 6.2kV |
| Endurance électro-mécanique : | ≥ 6000 |
| Connexion terminale : | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 3P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
