Description

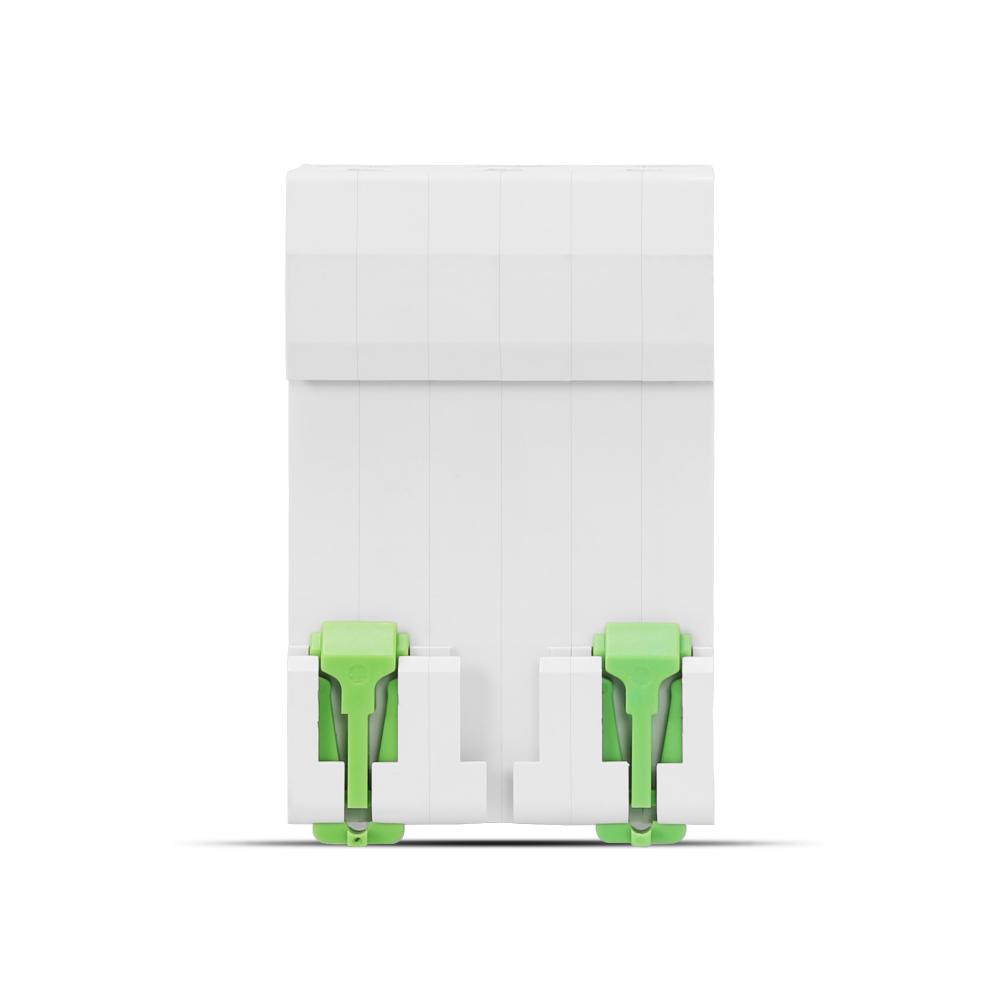

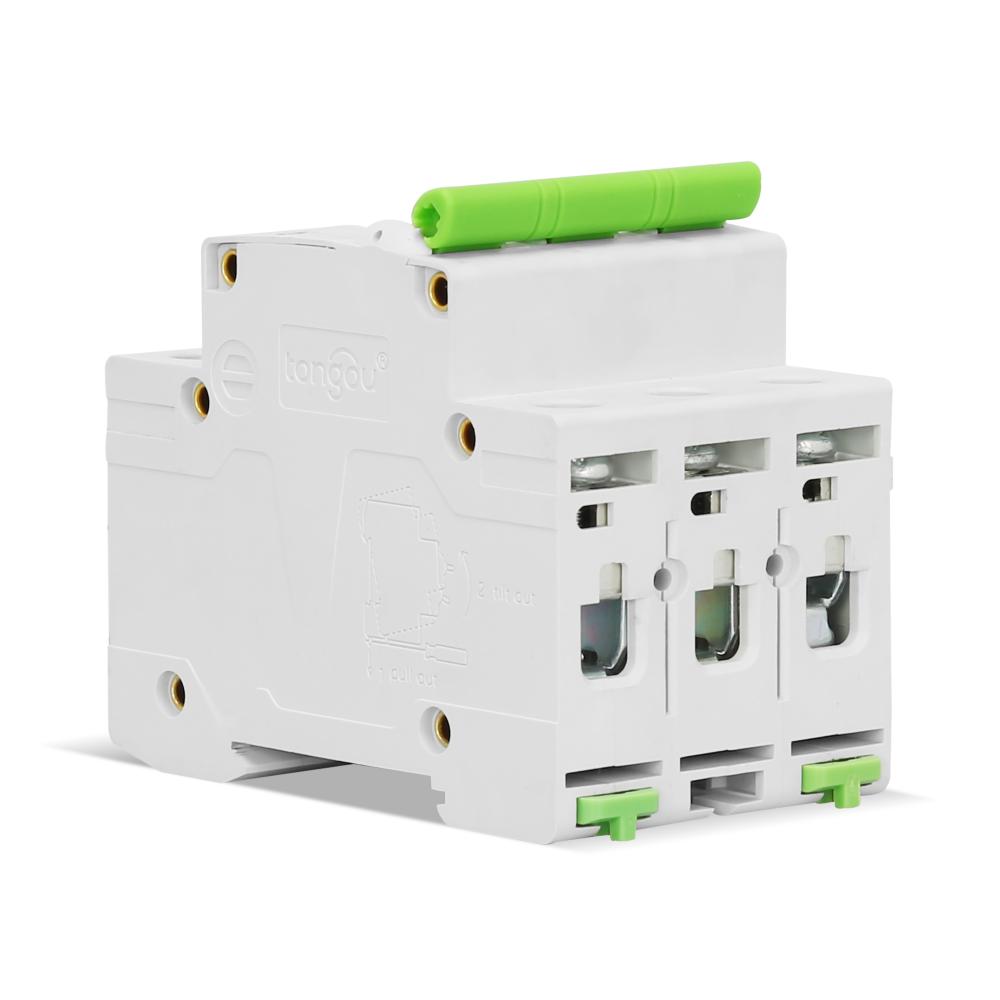

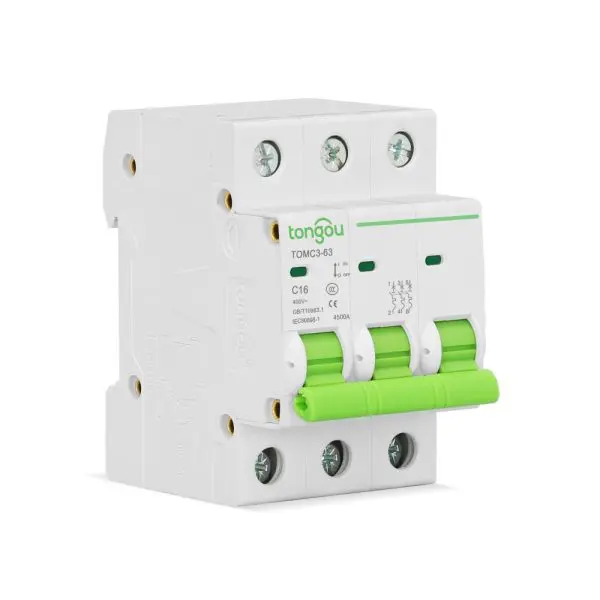

Disjoncteur MCB 3P 16A
Le Disjoncteur MCB AC 3P 16A TOMC3-63 est principalement utilisé pour protéger contre les surcharges et les courts-circuits sous 50/60Hz, avec une tension nominale de 110/220V et un courant nominal allant de 1A à 63A.
Le Disjoncteur MCB 3P 16A possède une structure novatrice, une rupture rapide, une extinction rapide de l’arc et des caractéristiques de déclenchement rapide.
Conseils spéciaux pour le Disjoncteur MCB 3P 16A
1. Le MCB est destiné à une utilisation par du personnel non formé sans entretien.
2. Courbes de déclenchement B, C, D.
3. Choisissez une courbe de déclenchement adaptée et installez-la correctement. En cas de panne, le MCB se déclenchera et coupera le circuit qu’il protège, offrant ainsi une protection contre les chocs électriques.
4. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du MCB, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., pour prévenir l’apparition potentielle de tensions et de courants de surtension sur le côté d’entrée d’alimentation.
5. Pour satisfaire aux conditions et applications mentionnées ci-dessus, un MCB avec un indicateur “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC3-63/3/C16 |
| Nombre de pôles: | 3 |
| Tension nominale: | CA 110V 220V 400V |
| Courant nominal(A): | 16 |
| Courbe de déclenchement: | C |
| Capacité nominale de court-circuit (lcn): | 3kA |
| Fréquence nominale: | 50/60Hz |
| Classe de limitation d’énergie: | 3 |
| Tension de résistance impulsionnelle nominale: | 6.2kV |
| Endurance électro-mécanique: | ≥ 6000 |
| Connexion terminale: | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion: | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage: | 2.0Nm |
| Installation: | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 3P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
