Description

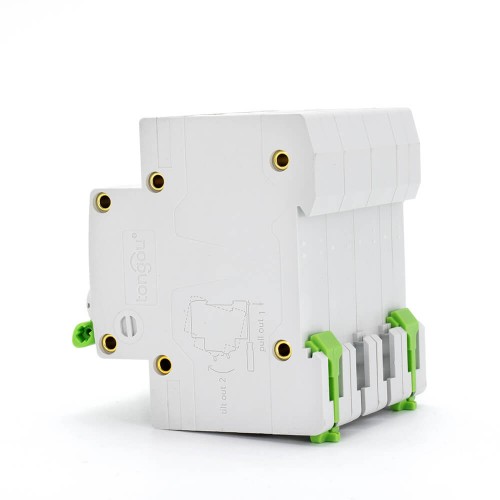

Disjoncteur MCB 4P 32A AC
Le TOMC3-63 AC 4P 32A MCB est adapté aux endroits à forte tension, à la protection des charges à forte intensité, au contrôle, à la protection contre les surcharges ou les courts-circuits des lignes de distribution, au contrôle manuel et à la segmentation.
Et l’accessoire de protection par détection de courant résiduel, sans réduction de puissance. Utilisé également dans l’industrie et les grands travaux.
Conseils spéciaux pour le Disjoncteur MCB 4P 32A AC
1. Courbes de déclenchement B, C, D.
2. Le MCB est destiné à une utilisation non professionnelle par des personnes non formées, et ne nécessite pas de maintenance.
3. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, le MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
4. Il est recommandé d’installer des dispositifs spéciaux, tels que des dispositifs de protection contre les surtensions, des parafoudres, etc., sur la ligne amont du MCB pour prévenir l’apparition potentielle de tensions et de courants de surtension sur le côté d’entrée d’alimentation.
| Nom du modèle | TOMC3-63/4/C32 |
| Nombre de pôles: | 4 |
| Tension nominale: | CA 110V 220V 400V |
| Courant nominal(A): | 32 |
| Courbe de déclenchement: | C |
| Capacité nominale de court-circuit (lcn): | 3kA |
| Fréquence nominale: | 50/60Hz |
| Classe de limitation d’énergie: | 3 |
| Tension de résistance impulsionnelle nominale: | 6.2kV |
| Endurance électro-mécanique: | ≥ 6000 |
| Connexion terminale: | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion: | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage: | 2.0Nm |
| Installation: | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température ambiante pour fonctionnement | -35°C à +70°C |
| Température ambiante pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 4P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
