Description

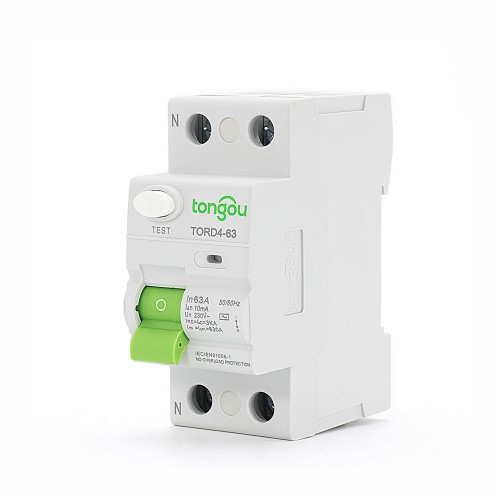

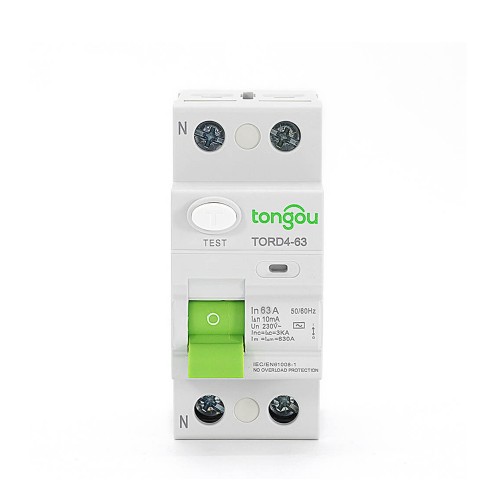

Le 63A RCCB est adapté aux circuits avec une tension nominale de 230/400V CA, une fréquence de 50/60Hz et un courant nominal inférieur à 125Ampères.
Sa fonction est de fournir une protection indirecte au corps de l’opérateur en cas d’exposition de parties vivantes. Il doit être connecté à un électrode de terre appropriée pour fournir une protection de sécurité efficace pour l’opérateur.
Il a de nombreux avantages et peut répondre à la plupart des scénarios tels que les ménages et les industries.
Conseils spécifiques pour le 63A RCCB :
1. Le RCCB fournit une protection contre les chocs électriques causés par un contact direct entre deux circuits protégés ou un courant de fuite entre ces deux fils.
2. Le RCCB avec une sensibilité nominale de 10mA peut être utilisé comme dispositif de protection auxiliaire pour prévenir les autres dispositifs de protection de ne pas empêcher les chocs électriques.
3. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du RCCB, tels que des surtenseurs, des parafoudreurs, etc., pour prévenir les potentiels pics de tension et de courant sur le côté d’entrée de l’alimentation.
4. Le RCCB est conçu pour l’installation domestique et d’autres applications similaires, opération non professionnelle, sans maintenance.
5. Pour répondre aux conditions et applications ci-dessus, le RCCB avec un dispositif indicatif “ON-OFF” est considéré comme adapté pour la fonction d’isolement.
| Nom du modèle | TORD4-63 |
| Type de modèle | Type électromagnétique |
| Caractéristique de courant résiduel : | A, AC |
| Nombre de pôles : | 2P |
| Capacité nominale de mise en service et de rupture | 630A |
| Courant nominal (A) | 16, 25, 32, 40, 63, 80 |
| Tension nominale | 220V/380V |
| Fréquence nominale | 50/60Hz |
| Courant de fonctionnement résiduel nominal |△(A): | 0.01 |
| Courant de non fonctionnement résiduel nominal |△ n: | 0.5|△ n |
| Courant de court-circuit conditionnel nominal : | 3KA |
| Courant de court-circuit résiduel conditionnel |△c: | 3KA |
| Durée de déclenchement : | Déclenchement instantané ≤0.1s |
| Plage de courant de déclenchement résiduel : | 0.5||△n~|△n |
| Résistance électromécanique | ≥4000 cycles |
| Capacité de connexion : | Conducteur rigide 25mm² |
| Terminal de connexion | Terminal vissé Terminal à colonne avec pince |
| Couple de vissage | 2,0 Nm |
| Installation | Sur rail DIN symétrique 35mm Montage sur panneau |
| Type produit | AC | Largeur de 9 mm par module | |||||
| 2P | Sensibilité | 10mA | 30mA | 100mA | 300mA | 500mA | |
Évaluation
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Évaluation de la Tension (Ue) | 2P | 110-240V | |||||
| Fréquence de fonctionnement | 50/60Hz |
