Description

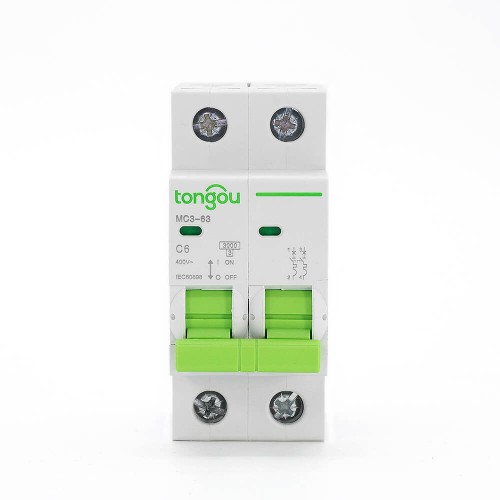

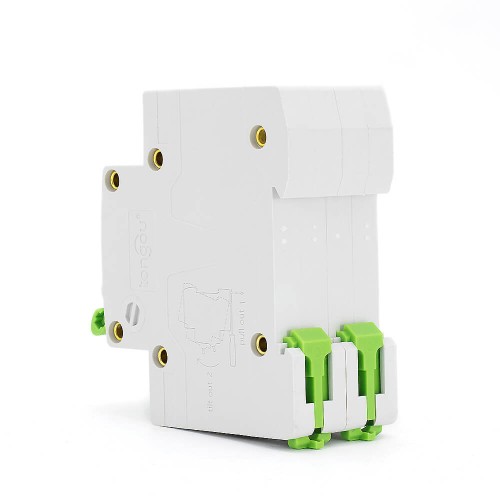

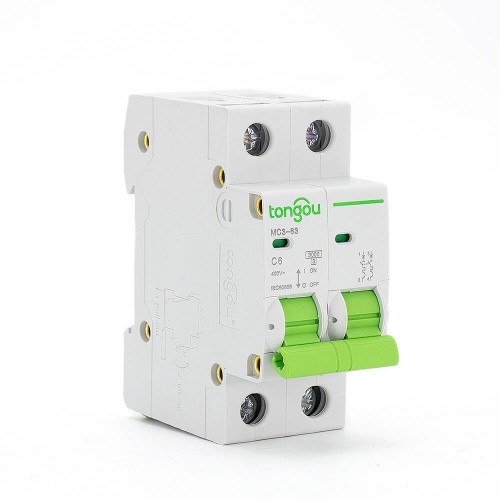

TOMC3-63 2P 6A MCB
Le circuit descendant du TOMC3-63 2P 6A MCB est toujours en sécurité, et sa classe d’isolation assure une protection continue pour les opérateurs et les personnes non qualifiées.
Le 2P 6A MCB est extrêmement résistant avec des connexions robustes qui offrent un serrage deux fois supérieur à la norme.
De plus, il assure une meilleure continuité du service avec un double débranchement avec un bus à asticouleurs en place.
Conseils spécifiques pour le 2P 6A MCB
1. Le MCB est destiné à être utilisé par des personnes non formées et ne nécessite pas d’entretien.
2. Pour satisfaire aux conditions ci-dessus et aux applications, le MCB avec “ON-OFF” indique que l’appareil est considéré comme adapté pour la fonction d’isolation.
3. Il est recommandé d’installer des dispositifs spécifiques tels que des dispositifs de protection contre les déverses, des arresteurs de surtension, etc. sur la ligne montante du MCB en tant que précaution contre les potentiels pics de tension et de courant sur le côté d’alimentation de celui-ci.
4. Choisissez une courbe de déclenchement appropriée et installez-la correctement. Le MCB se déclenchera et fermera son circuit protégé en cas de panne, offrant ainsi une protection contre les chocs électriques.
5. Courbe de déclenchement B, C, D.
| Nom du modèle | TOMC3-63/2/C6 |
| Nombre de pôles: | 2 |
| Tension nominale: | CA 110V/220V/400V |
| Courant nominal(A): | 6 |
| Courbe de déclenchement: | C |
| Capacité nominale de court-circuit (lcn): | 3kA |
| Fréquence nominale: | 50/60Hz |
| Classe de limitation d’énergie: | 3 |
| Tension de withstand d’impulsion nominale: | 6.2kV |
| Endurance électromécanique: | ≥ 6000 |
| Terminal de connexion: | Bornier vissé / Bornier avec étreinte |
| Capacité de connexion: | Conducteur rigide jusqu’à 25mm² |
| Couple de vissage: | 2.0Nm |
| Installation: | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Classe de protection IP | IP40 pour l’enclosure modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant pour fonctionnement | -35°C à +70°C |
| Température de l’air ambiant pour stockage | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
