Description

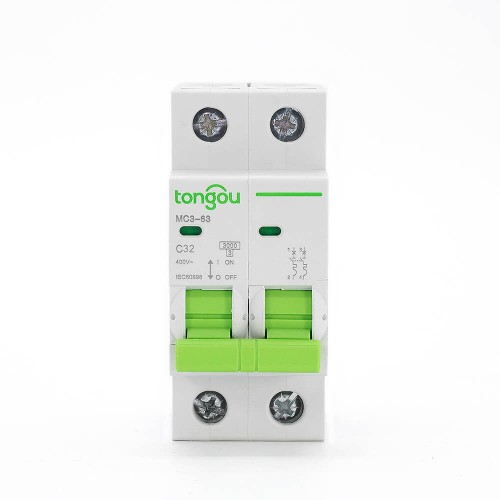

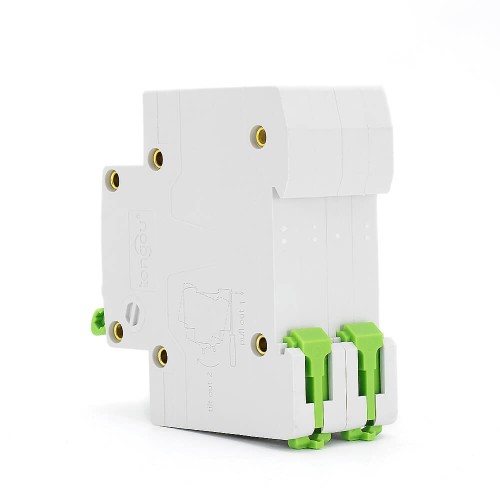

Le TOMC3-63 CA 63A 2P Mini Déconnecteur de Circuit MCB protège le circuit contre les court-circuits et les surcharges.
Il est adapté pour le système de distribution de puissance pour éclairage ou pour le système de distribution de puissance de moteur électrique.
Le TOMC3-63 CA 2P Mini Déconnecteur de Circuit MCB a une belle apparence, une petite taille, un faible poids, une performance excellente et une fiabilité de performance.
Capacité de rupture élevée, déclenchement rapide, montage sur rail, grande résistance pour le boîtier et les composants. Résistant à l’inflammation et à l’impact, plastique, longue durée de vie.
Conseils Spéciaux pour le 2P Mini Déconnecteur de Circuit
1. Le MCB est conçu pour une utilisation non professionnelle par du personnel non formé et sans entretien.
2. Les courbes de déclenchement B, C, D.
3. Il est recommandé d’installer des dispositifs spéciaux sur la ligne amont du MCB, tels que des dispositifs de protection contre les surtensions, des dispositifs d’arrêt d’onde de surtension, etc., pour prévenir l’apparition de potentiels et de courants de surtension sur le côté d’entrée d’alimentation.
4. Choisissez une courbe de déclenchement appropriée et installez-la correctement. En cas de panne, le MCB se déclenchera et coupera le circuit qu’il protège, offrant ainsi une protection contre les chocs électriques.
5. Pour satisfaire les conditions et applications mentionnées ci-dessus, le MCB avec un dispositif indicatif “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du Modèle | TOMC3-63/2/C63 |
| Nombre de Poles : | 2 |
| Tension Nominale : | CA 110V 220V |
| Courant Nominal(A) : | 63 |
| Courbe de Déclenchement : | C |
| Capacité de Court-Circuit Nominale (lcn) : | 3kA |
| Fréquence Nominale : | 50/60Hz |
| Classe de Limitation d’Énergie : | 3 |
| Tension de Résistance Impulsive Nominale : | 6.2kV |
| Endurance Electro-Mécanique : | ≥ 6000 |
| Bornier de Connexion : | Bornier à Vis / Bornier à Pillier avec Cale |
| Capacité de Connexion : | Conducteur Rigide jusqu’à 25mm² |
| Couple de Vissage : | 2.0Nm |
| Installation : | Sur Rail DIN Symétrique 35mm / Montage sur Panneau |
| Normes | IEC 60947-2, IEC 60898-1 , EN60898-1, AS/NES 60898.1 |
| Classe IP de Protection | IP40 pour l’enclosure modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de Fonctionnement : | 2000 m |
| Température d’Air Ambiante pour la Fonction : | -35°C à +70°C |
| Type | Largeur de 9 mm par module | ||||
| 2P | Indice (Entrée) | Courbe B | Courbe C | Courbe D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
