Description

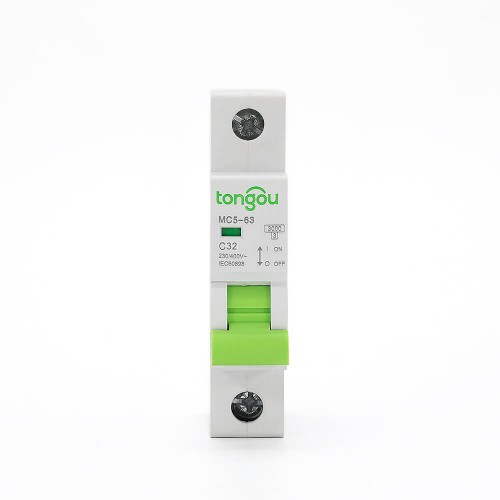

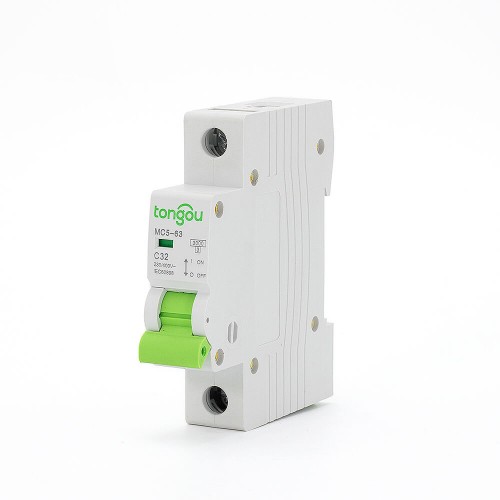

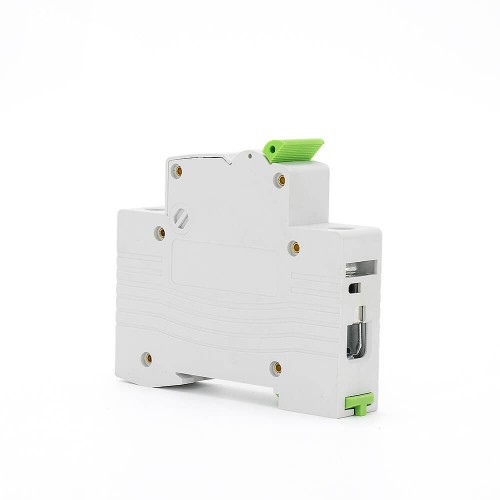

TOMC5-63 32A Mini Circuit Air Breaker MCB
Le Mini Circuit Air Breaker MCB garantit que le circuit en aval est toujours en sécurité, quelles que soient les conditions de surtension, même dans les environnements les plus exigeants ; la bande verte indique la position sûre des contacts.
Il permet un diagnostic rapide, une résolution et une reconnexion des charges pour une gestion plus facile des bâtiments et une réduction du temps d’arrêt.
Conseils spécifiques pour le Mini Circuit Air Breaker MCB
1. Le Mini circuit Air breaker MCB n’est pas destiné à être utilisé par des personnes non qualifiées sans maintenance.
2. Choisissez une courbe de déclenchement appropriée et installez-la correctement, le MCB se déclenchera et fermera son circuit protégé en cas de défaut, offrant ainsi une protection contre les chocs électriques.
3. Il est recommandé d’installer des dispositifs spécifiques tels que des dispositifs de protection contre les surtensions, des parafoudres, etc. sur la ligne en amont du MCB en tant que précaution contre les surtensions et les courants potentiels sur son côté d’alimentation.
4. Courbe de déclenchement B, C, D.
5. Sous réserve de satisfaire aux conditions et applications mentionnées ci-dessus, un MCB avec un dispositif d’indication “ON-OFF” est considéré comme adapté pour la fonction d’isolation.
| Nom du modèle | TOMC5-63/1/C32 |
| Nombre de pôles : | 1 |
| Tension nominale : | AC 110V 220V |
| Courant nominal (A) : | 32 |
| Courbe de déclenchement : | C |
| Capacité nominale de court-circuit (lcn) : | 3kA |
| Fréquence nominale : | 50/60Hz |
| Classe de limitation d’énergie : | 3 |
| Tension de résistance impulsionnelle nominale : | 6.2kV |
| Endurance électromécanique : | ≥ 6000 |
| Connexion : | Bornier vissé / Bornier piquet avec calmp |
| Capacité de connexion : | Conducteur rigide jusqu’à 25mm² |
| Moment de vissage : | 2.0Nm |
| Installation : | Sur rail DIN symétrique 35mm / Montage sur panneau |
| Normes | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Degré de protection IP | IP40 pour boîtier modulable conforme à IEC 60529 |
| IP20 conforme à IEC 60529 | |
| Altitude de fonctionnement : | 2000 m |
| Température ambiante de fonctionnement : | -5°C à +60°C |
| Température ambiante de stockage : | -40°C à +85°C |
| Type | Largeur de 9 mm par module | ||||
| 1P | Indice (Entrée) | Courbe B | Courbe C | Courbe D |
2 |
| 1A | TOMC5-63/1/B1 | TOMC5-63/1/C1 | TOMC5-63/1/D1 | |
| 3A | TOMC5-63/1/B3 | TOMC5-63/1/C3 | TOMC5-63/1/D3 | ||
| 5A | TOMC5-63/1/B5 | TOMC5-63/1/C5 | TOMC5-63/1/D5 | ||
| 6A | TOMC5-63/1/B6 | TOMC5-63/1/C6 | TOMC5-63/1/D6 | ||
| 10A | TOMC5-63/1/B10 | TOMC5-63/1/C10 | TOMC5-63/1/D10 | ||
| 16A | TOMC5-63/1/B16 | TOMC5-63/1/C16 | TOMC5-63/1/D16 | ||
| 20A | TOMC5-63/1/B20 | TOMC5-63/1/C20 | TOMC5-63/1/D20 | ||
| 25A | TOMC5-63/1/B25 | TOMC5-63/1/C25 | TOMC5-63/1/D25 | ||
| 32A | TOMC5-63/1/B32 | TOMC5-63/1/C32 | TOMC5-63/1/D32 | ||
| 40A | TOMC5-63/1/B40 | TOMC5-63/1/C40 | TOMC5-63/1/D40 | ||
| 50A | TOMC5-63/1/B50 | TOMC5-63/1/C50 | TOMC5-63/1/D50 | ||
| 63A | TOMC5-63/1/B63 | TOMC5-63/1/C63 | TOMC5-63/1/D63 | ||
