Un système solaire photovoltaïque (PV) utilise une fusible à usage spécifique appelée fusible solaire. Fusible PV, Fusible Solaire PV, Fusibles PV Fusibles et Fusibles de Panneau Solaire sont tous des termes utilisés pour décrire les fusibles utilisés dans ces systèmes. La taille de la fusible de panneau solaire est déterminée par une large gamme de voltages, de niveaux de classification et de niveaux en ampères.
La fusible Midget est disponible en tailles allant de 1 à 32 amps et fonctionne entre 600 et 1500 VDC. La fusible de classe R, taille, fonctionne entre 20 et 400 amps à 600 VDC. Les fusibles de classe J ont une plage de tension de 600 à 1000 VDC et une plage de courant de 70 à 600 amps. Les fusibles PV de type NH, ou corps carré, sont disponibles avec des niveaux de classification de 1000, 1250 et 1500 VDC.
Products
Un fusible PV solaire se compose de trois parties :
- La partie fondue, qui est le cœur du fusible. Lorsqu’elle est actionnée, elle a la capacité de couper le courant. Les fusibles du même type et de la même spécification doivent être faits du même matériau, avoir la même taille géométrique et avoir la résistance la plus petite et la plus constante possible. L’élément le plus crucial est que les propriétés de fusion soient cohérentes. La plupart des fusibles domestiques sont faits d’une alliage de plomb-antimoine.
- La composante électrode, qui est généralement de deux. C’est un composant essentiel de la connexion du circuit à la fusion. Elle doit avoir une très bonne conductivité et ne pas présenter de résistance de contact visible à l’installation.
- Le troisième composant est le support. Les fusions de fusibles sont souvent fines et molles. Le but du support est de maintenir la fusion en place et de réunir les trois éléments en un tout rigide qui est facile à installer et à utiliser. Une résistance mécanique, une isolation, une résistance thermique et une résistance au feu sont toutes nécessaires. En utilisation, il ne doit pas se briser, se déformer, brûler ou court-circuiter.

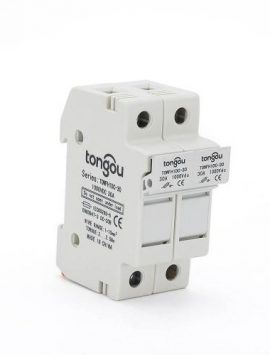

Les avantages du support de fusible PV solaire 1000V
1. Instructions pour la production d’électricité PV
Le courant généré par de nombreux tableaux PV est concentré dans l’onduleur PV à partir de la boîte de jonction PV, et l’onduleur PV convertit le DC en AC afin qu’il puisse être connecté au réseau d’alimentation ou utilisé dans les appareils domestiques.
2. Conditions de travail typiques
La température maximale dans les environs est de 90°C, la température minimale est de -40°C, et la hauteur d’installation ne doit pas dépasser 2000m (notre entreprise peut personnaliser en fonction de vos besoins spécifiques).
3. Applications
Ce type de fusible est valable pour un système de production d’énergie solaire PV, avec un courant nominal jusqu’à 630A, une tension nominale jusqu’à 1500V, dans l’équipement de production d’énergie PV comme protection contre les surcourants d’un tableau PV et comme chaîne de modules PV, etc.
4. Fractures dans la structure
Le tube de fusible est rempli de sable de quartz de haute pureté traité chimiquement en tant que milieu d’arc, et le lien de fusible est formé de pur argent (ou de cordons d’argent), soudé à faible étain, et enfermé dans la fusion faite de porcelaine à haute résistance. Le soudeur par points s’attache au corps du fusible aux contacts terminaux.
La base du fusible est réprimée par un boîtier en résine ou en plastique qui est fourni avec des contacts et contient les pièces de fusion, avec la connexion produite par rivetage en tant que support des parties du corps du fusible de taille appropriée. Cette série de fusibles présente un appareil compact et pratique, ainsi que la sécurité, une belle apparence et d’autres caractéristiques.
5. Catégorie d’utilisation
Le terme “gPV” fait référence à la protection complète de la rupture de courant continu d’un système de production d’énergie photovoltaïque solaire.
