Le contacteur est un dispositif de commutation automatique utilisé pour connecter ou déconnecter le circuit principal en AC et DC avec charge ou le circuit de commande à grande capacité. L’objet de contrôle principal est le moteur électrique. De plus, il est également utilisé pour d’autres charges électriques, comme les chauffe-eaux, les machines d’arc électrique, les équipements d’éclairage, etc.
Le contacteur peut non seulement faire basculer le circuit, mais dispose également d’une fonction de protection par dégagement à basse tension. Le contacteur a une grande capacité de commande et est adapté au fonctionnement fréquent et au contrôle à distance. C’est l’un des composants importants du système de contrôle automatique.

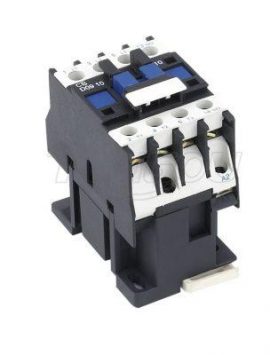

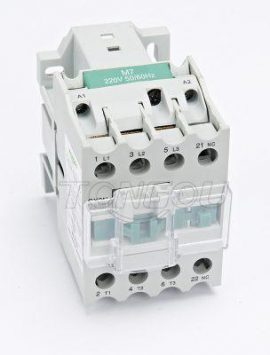

Products
Bobine de contacteur en AC
Les bobines sont généralement identifiées par A1 et A2, ce qui peut être simplement divisé en contacteurs en AC et en DC. On utilise souvent des contacteurs en AC, dont 220/380V est le plus couramment utilisé.
Le contact principal du contacteur en AC
L1-L2-L3 est connecté à la ligne d’alimentation triphase, et T1-T2-T3 est connecté à la ligne d’alimentation, ce qui peut être utilisé pour connecter la ligne de charge.
Les contacts principaux des contacteurs en AC sont des contacts normaux ouverts, qui sont principalement connectés au circuit principal pour contrôler le démarrage et l’arrêt des moteurs et d’autres équipements.
Contacts auxiliaires du contacteur en AC
Les contacts auxiliaires peuvent être divisés en point normalement ouvert NO et point normalement fermé NC. Le point normalement ouvert NO est principalement utilisé pour le contrôle autoverrouillant du contacteur et la transmission des signaux de fonctionnement.
Par exemple : Le point normalement ouvert NO du contacteur en AC et une ampoule rouge indicatrice peuvent être utilisés comme ampoule de fonctionnement du moteur. Lorsque le contacteur en AC est alimenté, le point normalement ouvert NO est fermé et l’ampoule indicatrice s’allume pour transmettre le signal de fonctionnement du moteur ou du circuit.
Le point normalement fermé NC du contacteur en AC est principalement utilisé pour l’interconnexion des circuits et la transmission de signaux.
Par exemple : le circuit de commande de l’avance et de la marche arrière du moteur utilise la fonction d’interconnexion du point normalement fermé NC du contacteur.
Par exemple : Le point normalement fermé NC du contacteur en AC est connecté à une ampoule verte indicatrice, qui peut être utilisée comme indicateur d’arrêt du circuit ou du moteur.
Comment câbler un Contacteur?
Câblage du circuit principal du contacteur en AC
Le câblage du circuit principal est relativement simple, c’est-à-dire trois entrées et trois sorties, entrées en haut et sorties en bas. Ces six lignes ou six doivent être connectées aux contacts principaux.
Les contacts principaux sont censés être utilisés pour le contact avec les appareils électriques ou connectés au circuit principal. Il faut faire attention à ne pas laisser le cœur en cuivre exposé trop long, sinon cela peut entraîner des accidents de sécurité.
Il ne doit pas être trop court non plus, sinon cela peut conduire à des mauvaises contacts. Les vis doivent être vissées avec la bonne clé et la force doit être équilibrée. Après avoir vissé la vis, tirez-la fort. Si elle ne peut pas être retirée, c’est qualifié.
Câblage du circuit de commande du contacteur en AC
La boucle de commande utilise généralement des contacts auxiliaires sur le contacteur, combinés avec des boutons auxiliaires, des relais ou des lampes indicatrices, pour réaliser le contrôle d’alimentation du bobinage du contacteur par des méthodes telles que l’interconnexion et l’autoprotection.
Le circuit spécifique et le besoin de contrôle spécifique sont différents, voici un exemple du circuit de commande de démarrage asynchrone du moteur.
Le point de commande sur le contacteur en AC a 220V, il suffit de connecter deux de 24V.
Une extrémité de 220V est la phase vive, et l’autre extrémité est la phase neutre;
Une extrémité de 24V est positive et l’autre est négative.
En général, les petits contacteurs n’ont qu’une paire de points normalement ouverts, en plus d’un ensemble de bobines et trois paires de contacts principaux.
On estime qu’il y a une paire de points normalement ouverts et normalement fermés si cela dépasse 32A. Le point normalement ouvert est généralement utilisé pour l’autoverrouillage, et le point normalement fermé est généralement utilisé pour l’interconnexion.
