La signification complète de RCBO en électricité est un Interrupteur de circuit à débit de courant de détection avec protection contre les surintensités, principalement utilisé dans les applications nécessitant à la fois une protection contre les surintensités (dépassement de charge et court-circuit) et une protection contre le courant de débit de fuite de terre.
Ils peuvent détecter les fautes et les interruptions en temps voulu pour assurer la sécurité du personnel et de l’équipement. Le RCBO est le plus fonctionnel, avec des fonctions de protection contre les courts-circuits, les surcharges, les fuites et trois autres types de fonctions de protection.
Le RCBO prend en charge tous les types de protection contre le débit de courant de détection, tels que AC, A, B et AP-R. Il dispose de diverses capacités de rupture adaptées aux applications résidentielles et industrielles. Le courant nominal du RCBO TOBLE-80 jusqu’à 80A prend en charge le nombre de pôles défini par l’utilisateur. Ils sont adaptés à un réseau d’alimentation monophasé ou triphasé. Son courant de détection nominal est de 10 à 500 mA.

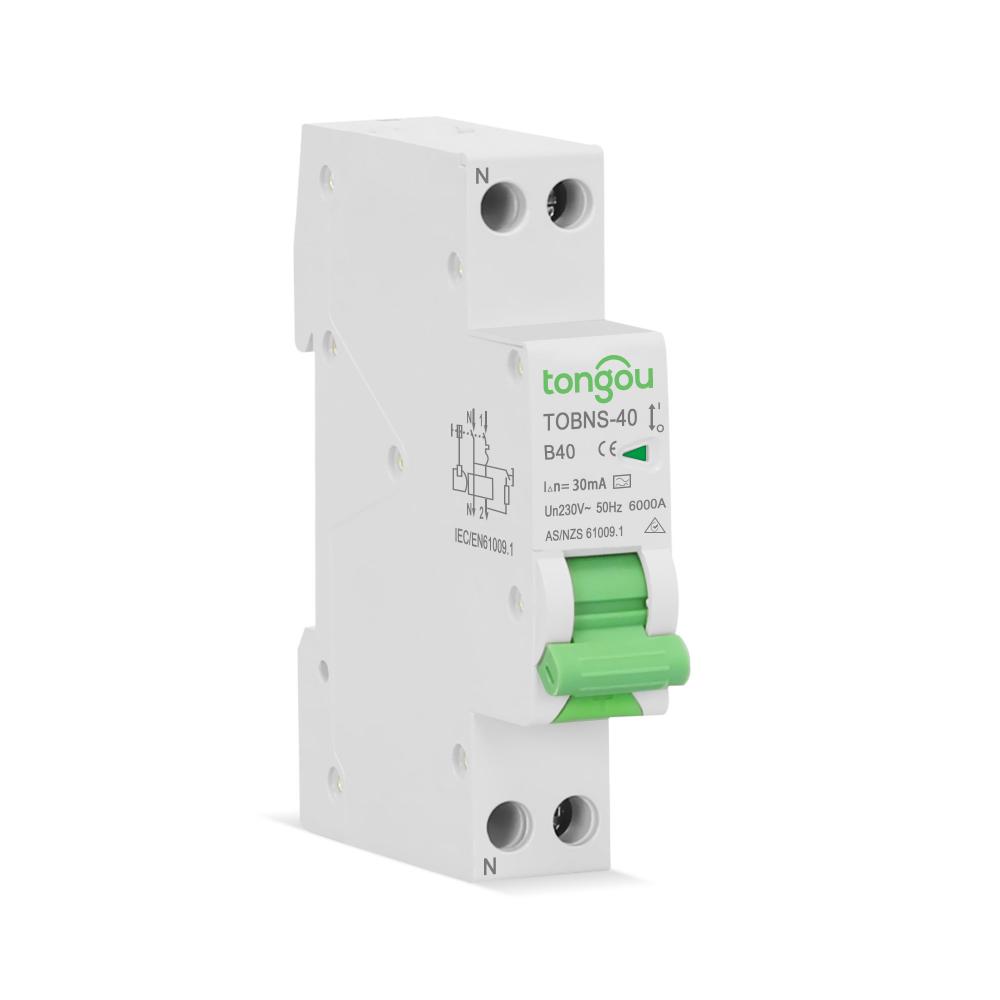

TOBNS-40 Type A RCBO 6KA 18mm 1P+N Fréquence 50/60Hz Interrupteur de circuit avec débit de courant de détection avec protection contre les surintensités et les fuites
TOBD5-63 Type A Courbe B RCBO 6KA 1P+N Interrupteur de circuit à débit de courant de détection électromagnétique avec protection contre les surintensités et les fuites
Le RCBO est un appareil électrique de protection de sécurité à basse tension souvent installé dans nos boîtiers de distribution ménagers pour assurer la sécurité du corps.
C’est une protection efficace contre le contact direct et indirect avec l’électricité dans le réseau d’alimentation en basse tension. Le courant d’action de la protection est déterminé par le courant de charge maximal pendant le fonctionnement normal du circuit.
Le RCBO reflète un système de débit de courant résiduel, pendant le fonctionnement normal, le système a presque des courants résiduels nuls. En cas de fuite d’électricité et de choc électrique, le circuit générera un débit de courant résiduel, mais ce courant n’est pas suffisant pour faire actionner le MCB et la fusible, et l’appareil de protection contre les fuites fonctionnera fiabillement.
La largeur du RCBO est généralement de 18 mm, 36 mm (la même taille que 2P RCCB RCD), ou plus large (le module de protection contre les fuites est séparé du MCB, mais il existe également des types intégrés de 72 mm de largeur, comme nos produits TOBLE-80).
Le RCBO peut utiliser directement la boucle de circuit pour protéger les charges, et il dispose d’une protection contre les fuites, les courts-circuits et les surcharges. Par conséquent, le système des commutateurs terminaux peut être plus flexible et compact.
Ils sont utilisés dans des systèmes d’éclairage monophasés (1P, 2P), des lignes de distribution triphasées à quatre fils (3P, 4P), ou des équipements utilisant un fil neutre de travail, le fil neutre doit passer à travers les RCBO.
En général, le pôle naturel du RCBO n’a pas de fonctions de protection contre les surcharges et les fuites, seulement les fonctions de connexion et de déconnexion, donc il n’est pas autorisé de connecter le fil live au pôle neutre, veuillez prendre note de la description du produit et des informations d’étiquetage lors de l’installation dans les circuits.

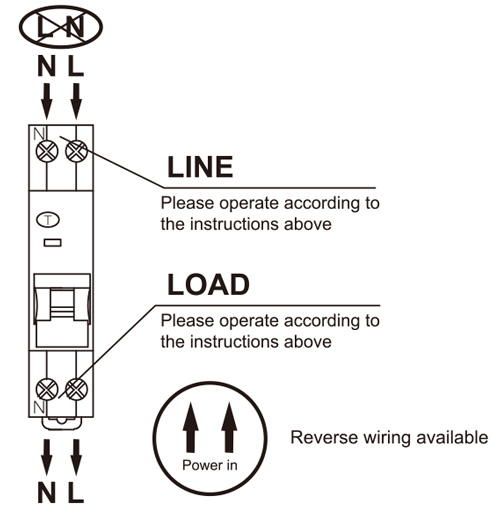

Le câblage doit être effectué conformément aux mentions de puissance et de charge sur les RCBO, et les deux ne peuvent pas être inversés, sauf s’il y a des instructions spéciales indiquant que le RCBO peut être inversé. (Certains RCBO peuvent être inversés, comme les types de RCBO (TOBNS, TOBD5).
Dans un système triphasé à quatre fils ou un système triphasé à cinq fils où les charges monophasées et triphasées sont mélangées, les charges triphasées doivent être équilibrées autant que possible.
| Certifications | Conformité aux normes |
| Marqué CE | EN 61009-1 |
| Certifié par SAA | AS/NZS 61009.1 |
| Certifié par ESV | AS/NZS61009.1 |
| Certifié CB | IEC 61009-1 |
| Certifié par TUV | AS/NZS61009.1 |
| Conforme à RoHS |
Les RCBO sont faciles à installer et peuvent être intégrés dans les systèmes électriques existants. Contrairement aux RCD et MCB séparés qui nécessitent des câbles supplémentaires et une installation, les RCBO peuvent être installés de la même manière qu’un interrupteur de circuit traditionnel. Cela permet de mettre à niveau facilement votre système électrique vers un système plus sûr et plus efficace basé sur le RCBO.
Les RCBO sont compacts et économes d’espace, ce qui les rend idéaux pour les installations où l’espace est limité. Contrairement aux RCD et MCB traditionnels, qui nécessitent des appareils séparés pour chaque fonction, le RCBO combine les deux fonctions dans un seul appareil. Cela signifie que vous pouvez obtenir le même niveau de protection dans un espace plus réduit, permettant une utilisation plus efficace de votre tableau électrique.
La combinaison des fonctions de RCD et MCB dans le RCBO offre une protection supérieure contre les dangers électriques. La fonction RCD détecte tout déséquilibre du courant électrique causé par des fautes dans le circuit, tels que la fuite de courant vers la terre, tandis que la fonction MCB fournit une protection contre les surintensités causées par des conditions de surcharge ou de court-circuit. Cette double protection améliore considérablement la sécurité de votre système électrique.
Bien que les RCBO aient un coût initial plus élevé que les appareils RCD et MCB séparés, ils offrent des économies de coût significatives à long terme. Étant donné que les RCBO sont un seul appareil combinant les deux fonctions, vous économisez sur le coût d’achat et d’installation d’appareils séparés. De plus, comme les RCBO offrent une protection supérieure contre les dangers électriques, elles peuvent aider à prévenir des dommages coûteux à votre système électrique et à votre équipement.
La principale différence entre un RCD et un RCBO est que le RCBO intègre la fonctionnalité d’un MCB, ce que le RCD ne fait pas. Cela signifie qu’un RCBO peut fournir une protection contre les déséquilibres de courant et les surintensités, tandis qu’un RCD ne peut fournir de protection que contre les déséquilibres de courant.
Une autre différence clé entre les deux appareils est la manière dont ils sont installés. Les RCD sont généralement installés sur les tableaux de distribution en tant qu’interrupteurs de circuit de débit de courant résiduel principaux, fournissant une protection pour plusieurs circuits en même temps. D’autre part, les RCBO sont généralement installés directement dans les circuits qu’ils protègent, assurant la protection de circuits individuels, mais ils peuvent détecter les fautes de manière plus précise et actionner l’interrupteur de circuit.
Le choix entre un RCD et un RCBO dépendra des besoins spécifiques de votre système électrique. Si vous cherchez une solution simple et économique pour protéger contre les déséquilibres de courant, un RCD peut être le bon choix. Cependant, si vous avez besoin d’une protection contre les déséquilibres de courant et les surintensités, ou si vous avez peu d’espace dans votre tableau de distribution, un RCBO peut être l’option meilleure.
Remplacer des composants électriques peut être une tâche intimidante, surtout lorsqu’il s’agit d’assurer la sécurité de votre domicile ou de votre lieu de travail. Si vous envisagez de remplacer un RCD (dispositif de débit de courant résiduel) par un RCBO (interrupteur de circuit avec débit de courant résiduel et protection contre les surintensités), il y a quelques facteurs à prendre en compte.
Tout d’abord, un RCBO peut offrir une protection plus complète qu’un RCD, il n’est pas toujours nécessaire de remplacer un RCD par un RCBO. Si vous avez un interrupteur de circuit standard installé en parallèle avec le RCD, il fournit peut-être déjà une protection contre les surintensités. Dans ce cas, remplacer le RCD par un RCBO ne fournirait aucun avantage supplémentaire.
Cependant, si votre système électrique n’a pas d’interrupteur de circuit ou si l’interrupteur de circuit ne fournit pas une protection adéquate, remplacer le RCD par un RCBO peut être une bonne idée. Un RCBO fournit les avantages à la fois d’un RCD et d’un interrupteur de circuit dans un seul appareil, économisant de l’espace et offrant une protection plus efficace.
Il est important de noter que remplacer un RCD par un RCBO nécessite un électricien agréé. Ils devront s’assurer que le nouveau dispositif est compatible avec votre système électrique et l’installer correctement pour assurer une sécurité maximale.
