Les alimentations à commutateur, également connues sous le nom d’alimentations à mode de commutateur ou simplement d’alimentations à commutateur, sont devenues un composant essentiel des appareils et systèmes électroniques modernes en raison de leur haute efficacité, de leur petite taille et de leur capacité à gérer une large gamme de tensions d’entrée. Dans ce guide complet, nous allons explorer les principes, les avantages et les applications des alimentations à commutateur, et voir comment elles se différencient de leurs homologues linéaires.
Une alimentation à commutateur est un dispositif électronique qui convertit une tension d’entrée en une tension de sortie souhaitée en basculant rapidement la tension d’entrée en marche et en arrêt à l’aide d’un transistor à fréquence élevée. Ce processus, connu sous le nom de modulation de largeur d’impulsion (MLI), permet à l’alimentation de réguler la tension de sortie avec une perte d’énergie minimale, ce qui entraîne une grande efficacité.
Les alimentations à commutateur sont généralement composées de plusieurs composants clés :
Rectificateur d’entrée et filtre : Cette étape convertit la tension AC entrante en DC et élimine les composants AC résiduels.

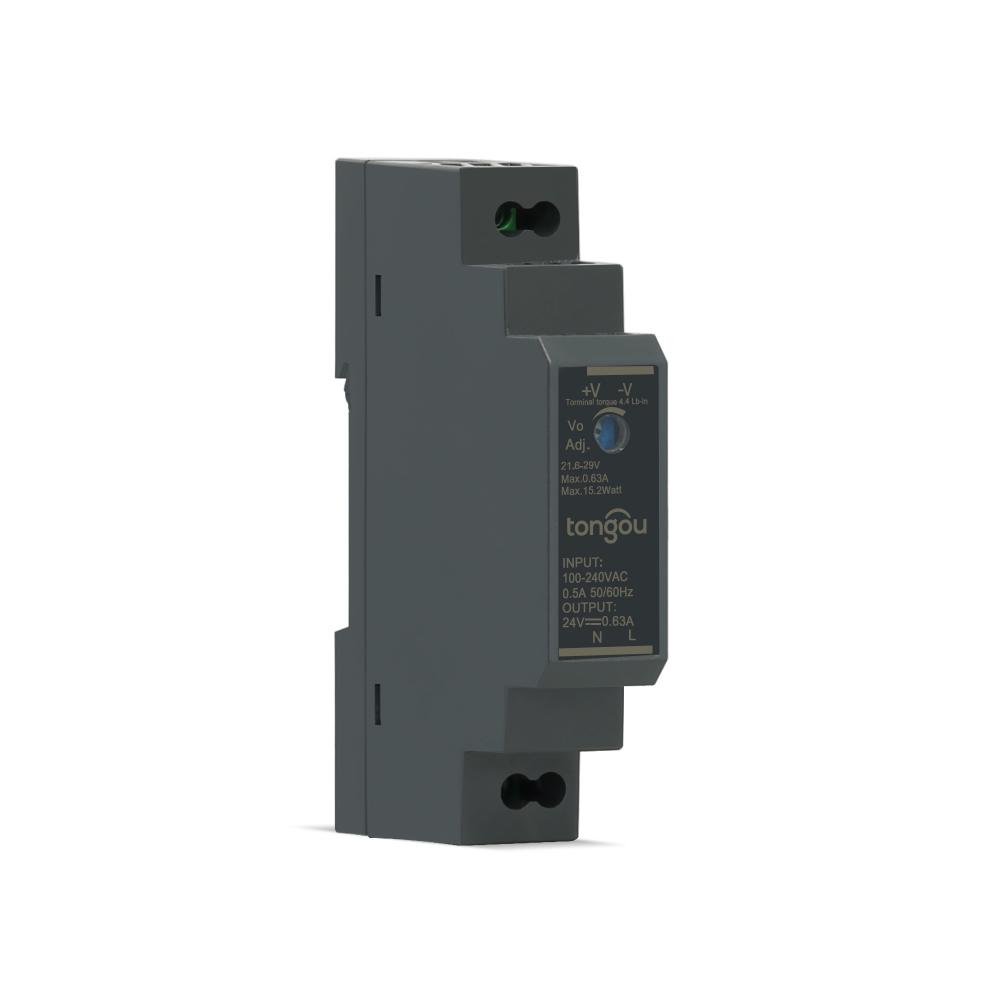

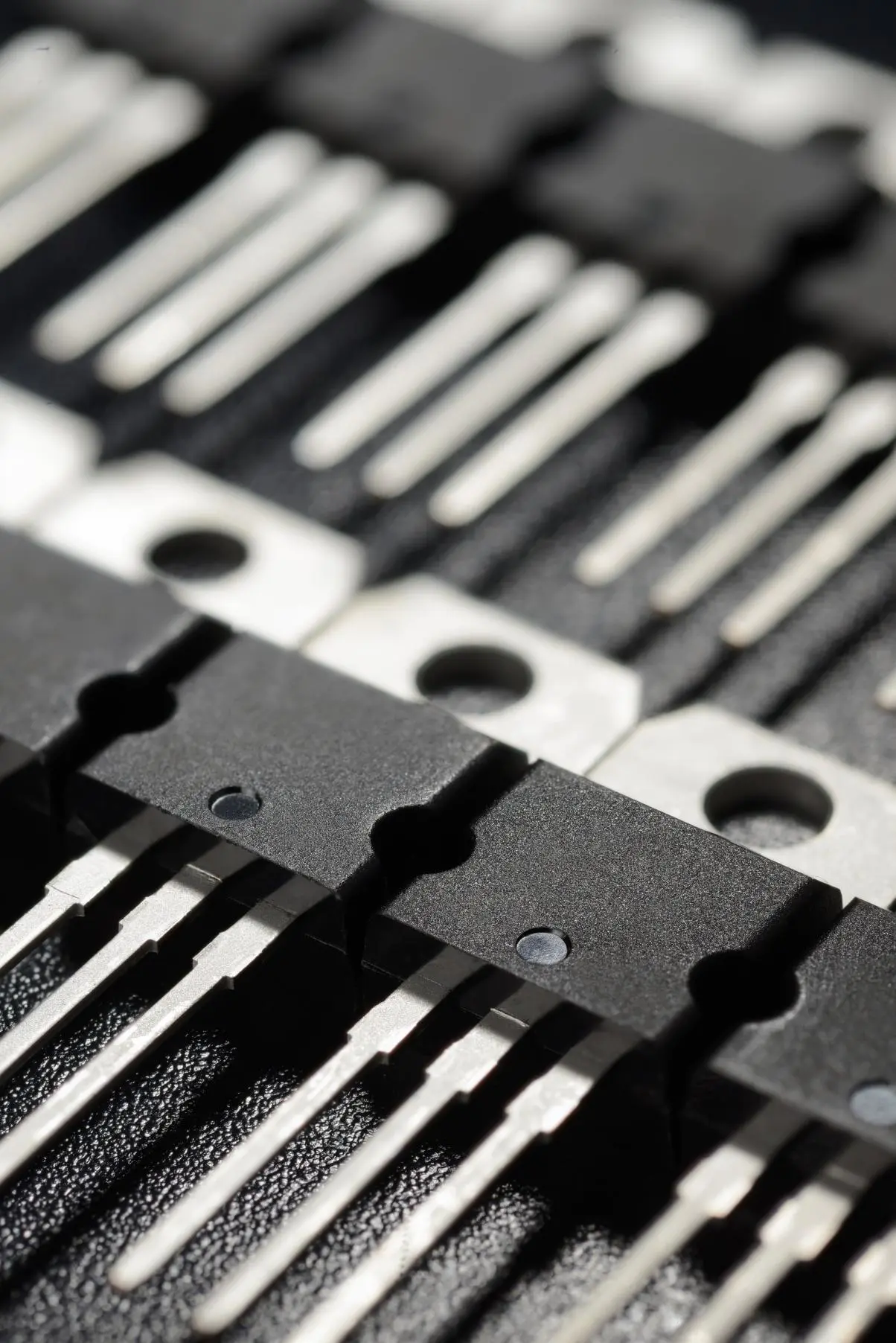

Transistor commutateur : Ce transistor à haute fréquence agit comme l’élément principal de contrôle de puissance, basculant la tension d’entrée en fonction du signal de MLI.
Transformateur et rectificateur de sortie : Le transformateur isole et adapte la tension selon les besoins, tandis que le rectificateur de sortie convertit à nouveau la tension en DC pour être utilisée par la charge.
Circuit de rétroaction et de contrôle : Ce circuit surveille la tension de sortie et ajuste le signal de MLI pour maintenir le niveau de tension de sortie souhaité.
L'un des principaux avantages des alimentations à commutateur est leur haute efficacité. Contrairement aux alimentations linéaires qui dissipent l'énergie excédentaire sous forme de chaleur, les alimentations à commutateur utilisent la MLI pour minimiser la perte d'énergie. En conséquence, elles peuvent atteindre des efficacités de 80 à 90% ou plus.
Les alimentations à commutateur sont généralement plus compactes et légères que les alimentations linéaires, principalement parce qu'elles nécessitent des dissipateurs de chaleur et des transformateurs plus petits. La réduction de la taille et du poids les rend idéales pour les applications portables et les environnements à espace limité.

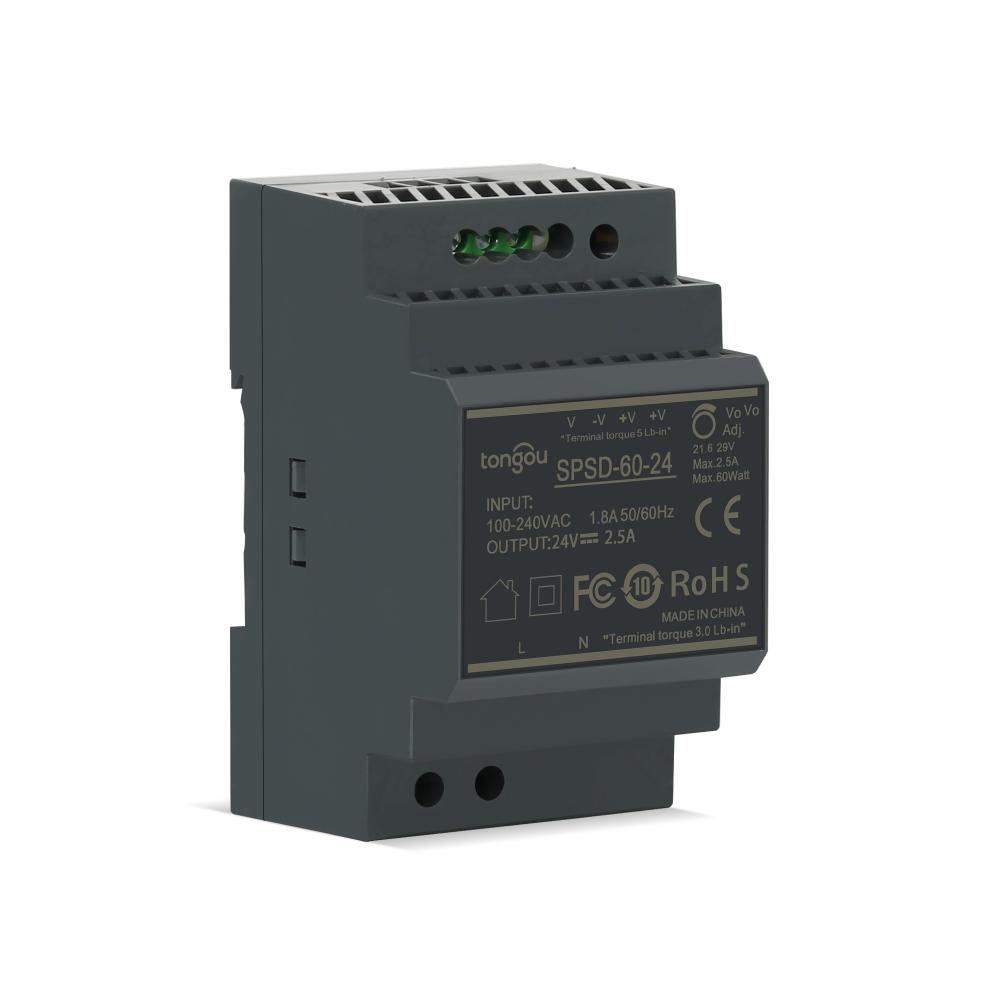

Les alimentations à commutateur peuvent gérer une large gamme de tensions d'entrée, ce qui les rend adaptées à l'utilisation dans diverses régions avec différentes normes d'alimentation. Certains modèles disposent même d'une prise en charge universelle de la tension d'entrée, adaptant les tensions d'entrée de 100V à 240V AC.
Les alimentations à commutateur sont largement utilisées dans divers appareils électroniques et systèmes, y compris :
Les téléviseurs, ordinateurs, smartphones et consoles de jeux dépendent des alimentations à commutateur pour fournir une alimentation efficace et stable à leurs composants internes.
Les alimentations à commutateur sont couramment trouvées dans les systèmes de automatisation, les équipements de fabrication et autres applications industrielles qui nécessitent une régulation de tension précise et une efficacité énergétique.
Les équipements de télécom, tels que les stations de base, les commutateurs réseau et les routeurs, utilisent des alimentations à commutateur pour répondre à leurs exigences d'alimentation exigeantes tout en minimisant la consommation d'énergie.

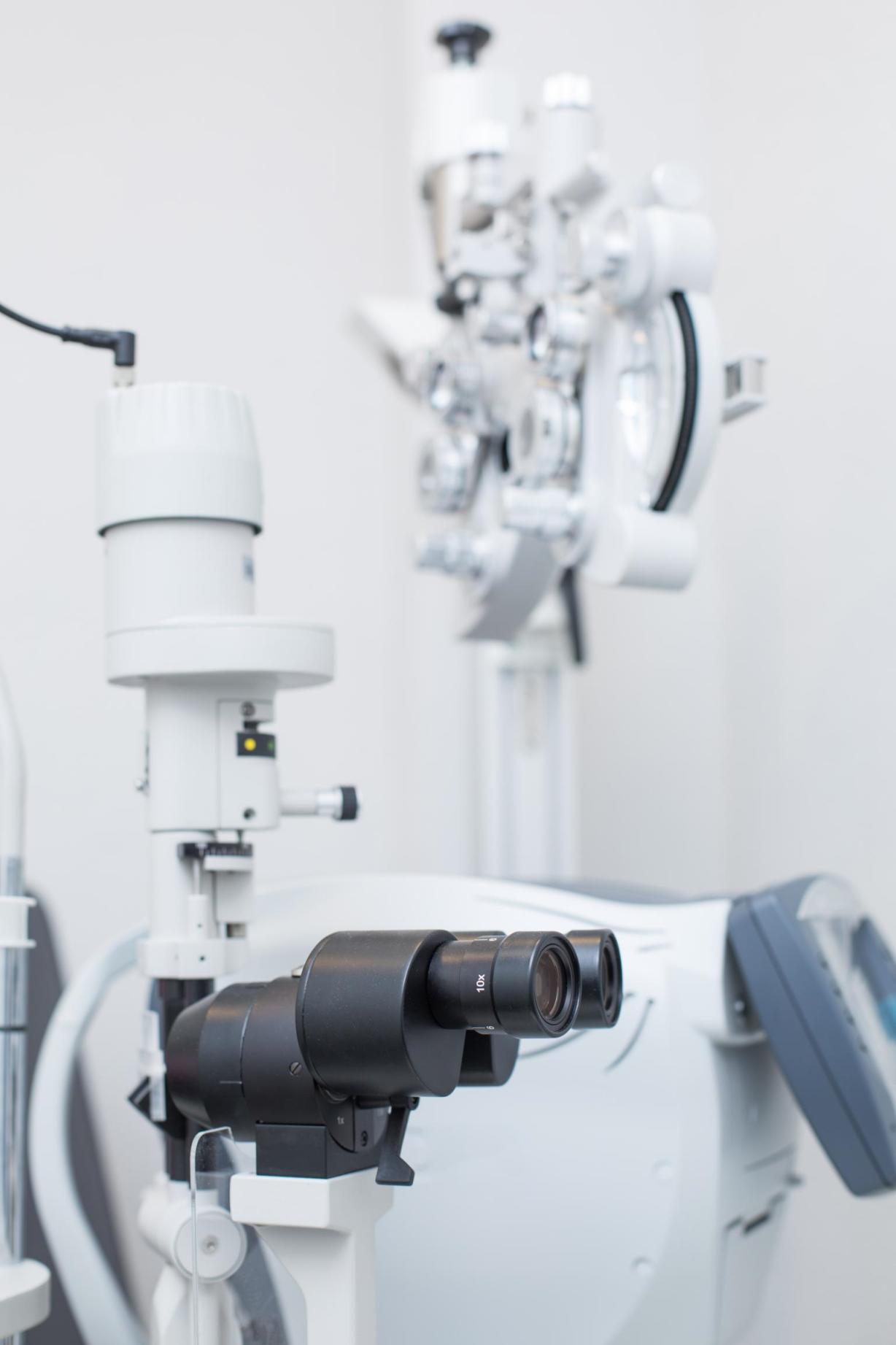

Les équipements médicaux, y compris les moniteurs pour patients, les systèmes d'imagerie diagnostique et les instruments de laboratoire, emploient souvent des alimentations à commutateur pour assurer le fonctionnement sûr et fiable des composants critiques.
Avant de choisir une alimentation à commutateur, pensez aux besoins spécifiques en énergie de votre application, y compris :
Tension de sortie : Choisissez une alimentation avec la tension de sortie appropriée pour votre appareil ou votre système.
Courant de sortie : Assurez-vous que l’alimentation puisse fournir un courant suffisant pour répondre aux besoins de votre charge.
Plage de tension d’entrée : Sélectionnez une alimentation avec une plage de tension d’entrée correspondant au réseau d’alimentation local.
En plus des exigences d’alimentation principales, pensez à tous les fonctionnalités ou spécifications supplémentaires qui pourraient être pertinentes pour votre application :
Efficacité : Les alimentations à haute efficacité génèrent moins de chaleur et consomment moins d’énergie, ce qui peut entraîner des économies sur les coûts d’exploitation.
Taille et facteur de forme : Selon les contraintes d’espace de votre application, vous pouvez devoir choisir une alimentation compacte ou d’un facteur de forme spécifique.
Certifications de sécurité : Vérifiez que l’alimentation dispose des certifications de sécurité nécessaires pour votre région.
Spécifications environnementales : Vérifiez la plage de température de fonctionnement, la tolérance à l’humidité et la classe de protection contre les intrusions de l’alimentation pour vous assurer qu’elle peut résister aux conditions environnementales de votre application.
Nous fournissons souvent des feuilles de données détaillées, des notes d’application et des designs de référence pour vous aider à choisir la bonne alimentation pour vos besoins. De plus, demander des conseils d’experts à des ingénieurs expérimentés ou des représentants du support technique peut fournir des informations et recommandations précieuses.
Les alimentations à commutateur sont devenues une partie intégrante de l’électronique moderne en raison de leur haute efficacité, de leur petite taille et de leur polyvalence. En comprenant les principes et les avantages des alimentations à commutateur, ainsi que leurs diverses applications, vous pouvez choisir avec confiance l’alimentation adaptée à vos besoins spécifiques. Lorsque vous choisissez une alimentation à commutateur, pensez toujours aux besoins en énergie de votre application, évaluez les fonctionnalités et spécifications supplémentaires, et consultez les ressources du fabricant et les conseils d’experts. Avec les connaissances et les outils appropriés, vous pouvez exploiter les avantages des alimentations à commutateur pour optimiser vos appareils et systèmes électroniques pour un rendement et une fiabilité maximaux.
