Dans le monde des systèmes d’automatisation et de contrôle, le temps est de l’essentiel. Le contrôle précis de l’arrêt d’un appareil ou d’un système peut être aussi critique que son rendement pendant le fonctionnement. C’est là que le relais de minuterie avec délai d’arrêt entre en jeu — un dispositif essentiel dans un large éventail d’industries. Grâce à la technologie de temporisation avancée, ces relais fournissent le contrôle nécessaire pour arrêter des systèmes ou du matériel après un délai préétabli suivant un signal, offrant une couche supplémentaire de précision et de fiabilité aux opérations.
Un relais de minuterie avec délai d’arrêt fonctionne en lançant un compte à rebours lorsqu’un signal de contrôle est éteint. Une fois le temps de délai écoulé, le relais coupe l’alimentation de l’équipement, assurant que tous les processus supplémentaires ou protocoles de sécurité aient le temps de se terminer avant que le système ne s’arrête. Ce délai est ajustable et peut être finement calibré pour répondre aux besoins spécifiques de l’application, que ce soit des secondes, des minutes ou des heures, offrant une utilité précieuse pour la personnalisation des séquences opérationnelles.
On peut trouver des relais de minuterie avec délai d’arrêt dans tous les domaines du commerce et de l’industrie. Que ce soit pour gérer l’arrêt ordonné d’un moteur, contrôler l’éclairage des bâtiments pour maximiser l’efficacité énergétique ou encore pour d’autres applications, les relais de minuterie avec délai d’arrêt sont à la fois diversifiés et significatifs. À mesure que l’automatisation continue de s’intégrer dans le tissu des processus industriels, le rôle de ces dispositifs de temporisation devient de plus en plus clé, assurant et améliorant les performances des systèmes complexes.
Comprendre comment ceux-ci fonctionnent
La fonction primaire d’un module de relais est d’allumer et d’éteindre des appareils ou des systèmes électriques. Il sert également à isoler les circuits de contrôle, garantissant ainsi que des dispositifs à faible puissance, tels que les microcontrôleurs, peuvent contrôler en toute sécurité des tensions et des courants plus élevés. Cette capacité est particulièrement bénéfique dans les scénarios où un petit signal de contrôle d’un microcontrôleur doit basculer des courants plus importants. En substance, un module de relais amplifie ce signal de contrôle, lui permettant de gérer des charges électriques plus importantes.
Il est essentiel de différencier un relais d’un module de relais. Alors qu’un relais est un seul dispositif comprenant un électromagnétique et un commutateur, un module de relais englobe plusieurs relais et des composants supplémentaires. Ces composants additionnels assurent des couches de protection et d’isolation supplémentaires, garantissant ainsi un fonctionnement sûr et efficace du module.

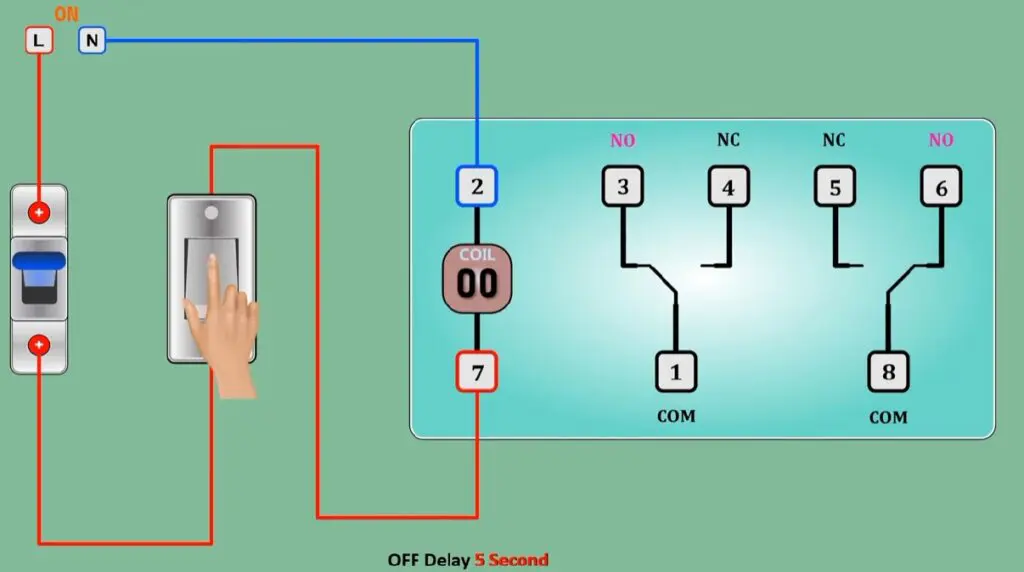

Comment le relais minuterie avec délai d’arrêt fonctionne
Cliquez ici pour la ressource
Les relais de minuterie avec délai d’arrêt jouent un rôle crucial dans diverses applications, garantissant qu’un circuit reste alimenté pendant une période déterminée après que l’interrupteur de contrôle a été éteint. Voici comment ils fonctionnent :
Mécanisme de fonctionnement : Un relais de minuterie avec délai d’arrêt comprend un interrupteur de contrôle et un mécanisme de temporisation. Lorsque vous activez l’interrupteur de contrôle, le relais permet immédiatement le passage du courant. Cependant, la véritable magie se produit lorsque vous éteignez l’interrupteur. Au lieu de couper l’alimentation immédiatement, le relais commence son compte à rebours en fonction du délai de temps préétabli. Une fois le temps écoulé, le relais s’ouvre et arrête finalement le passage du courant vers le circuit.
Composants et circuitrie : Le cœur d’un relais de minuterie avec délai d’arrêt est le circuit de temporisation, qui comprend généralement un condensateur et un résistance. Lorsque l’interrupteur est éteint, le condensateur commence à se décharger lentement à travers la résistance. Cette période de décharge crée le délai. Le relais en lui-même est un commutateur électromécanique, qui peut comprendre des enroulements, une armature, des contacts et des ressorts.
Ces composants fonctionnent ensemble pour maintenir le passage du courant après que l’interrupteur de contrôle soit éteint et jusqu’à ce que le mécanisme de temporisation se termine. Vous pouvez ajuster le délai de temps en changeant les valeurs du condensateur et de la résistance, ce qui offre une flexibilité pour répondre à différentes exigences et applications.
En somme, les relais de minuterie avec délai d’arrêt sont précieux pour les processus qui nécessitent une période de fonctionnement continu après l’extinction. Avec une compréhension de leur mécanisme et de leurs composants, vous pouvez mieux intégrer et dépanner ces dispositifs dans vos systèmes.
La synchronisation des événements dans l’automatisation dépend largement des relais de temporisation utilisés pour contrôler les circuits électriques. Il existe principalement deux types de relais de minuterie : les relais de minuterie avec délai d’arrêt et les relais de minuterie avec délai d’allumage. Chacun a une fonction unique et joue un rôle clé dans divers environnements industriels ou commerciaux.
délai d’arrêt et délai d’allumage
Cliquez ici pour la ressource
Relais de minuterie avec délai d’arrêt : Le relais de minuterie avec délai d’arrêt, également connu sous le nom de relais à déclenchement différé, maintient le circuit fermé pendant une période déterminée après que l’alimentation soit coupée. Ce relais n’ouvrira et n’arrêtera le passage de l’électricité qu’après que le délai de temps réglé se soit écoulé suite à l’interruption de l’interrupteur de contrôle.
Relais de minuterie avec délai d’allumage : En contraste, le relais de minuterie avec délai d’allumage, également connu sous le nom de relais à déclenchement différé à l’allumage, fonctionne de manière opposée. Lorsque l’alimentation est appliquée à l’interrupteur de contrôle, ce relais démarre un minuteur. Uniquement après que le délai de temps prédéterminé se soit écoulé, le relais ferme le circuit, permettant le passage de l’électricité.
Utilisations distinctes dans des scénarios : Pour illustrer, considérons un système de convoyeur industriel. Un relais de minuterie avec délai d’arrêt pourrait être utilisé pour permettre quelques secondes supplémentaires de fonctionnement après l’activation du commutateur d’arrêt, assurant que tous les articles aient quitté le convoyeur avant qu’il ne s’arrête complètement. Cela est particulièrement utile pour la sécurité ou l’achèvement du processus.
D’autre part, un relais de minuterie avec délai d’allumage serait adapté à un scénario où la machinerie ne devrait commencer à fonctionner qu’après une période de warm-up une fois l’activation, comme les systèmes de chauffage qui nécessitent une température stable avant de commencer les opérations.
En fin de compte, le choix entre un relais de minuterie avec délai d’arrêt et un relais de minuterie avec délai d’allumage dépend des exigences spécifiques du processus ou de l’application, et de la séquence d’événements la plus bénéfique pour la tâche en cours.
Les relais de minuterie avec délai d’arrêt sont essentiels pour gérer les opérations dans divers secteurs. Ils sont particulièrement performants dans les applications nécessitant une poursuite contrôlée de l’alimentation électrique après que le signal initial a cessé. Explorons les implications de ces dispositifs dans les environnements industriels et leur utilité dans les environnements commerciaux, en particulier concernant les systèmes d’éclairage.
Efficacité industrielle : Dans le domaine industriel, les relais de minuterie avec délai d’arrêt sont fondamentaux pour maintenir un flux de travail harmonieux. Envisagez un scénario de ligne de production impliquant plusieurs étapes. Un relais de minuterie avec délai d’arrêt permet aux machines de fonctionner pendant une période déterminée après la commande, assurant que la tâche en cours soit terminée avant l’arrêt, réduisant ainsi les risques d’interruption. Cela augmente non seulement l’efficience mais apporte également des avantages en termes de sécurité opérationnelle.
Par exemple, les systèmes de ventilation d’urgence dans les usines peuvent compter sur les minuteurs à déclenchement différé pour garantir que les gaz nocifs sont complètement évacués avant que les ventilateurs ne s’éteignent. De même, ces relais sont cruciaux pour les machines complexes qui nécessitent une phase de refroidissement pour prévenir la surchauffe après l’utilisation, leur permettant d’opérer des cycles de refroidissement de manière appropriée.
Intégration durable dans le secteur commercial : Solutions d’éclairagePassant aux services commerciaux, les relais de minuterie avec délai d’arrêt s’avèrent précieux pour la conservation de l’énergie et la gestion opérationnelle. L’éclairage, par exemple, est un domaine où ces minuteurs peuvent avoir un impact significatif sur la consommation d’énergie. En garantissant que les lumières restent allumées uniquement pendant la durée nécessaire après les heures de travail, par exemple, les entreprises peuvent considérablement réduire les coûts d’électricité.
Ceci est particulièrement bénéfique dans des espaces comme les centres commerciaux ou les bâtiments de bureaux où l’éclairage abondant est essentiel pendant les heures d’ouverture, mais beaucoup moins après la fermeture. Ici, les minuteurs à déclenchement différé peuvent gérer l’illumination, assurant que l’éclairage reste actif pour les équipes de nettoyage ou les mesures de sécurité, puis s’éteint de manière systématique pour préserver l’énergie.
En dernier lieu, la mise en œuvre stratégique des relais de minuterie avec délai d’arrêt peut rationaliser les processus industriels pour une productivité maximale et imprégner les pratiques commerciales de méthodes énergétiquement efficaces. Leur capacité à gérer judicieusement l’alimentation électrique après l’activité démontre leur fonctionnalité et souligne leur importance dans les systèmes d’automatisation contemporains.
L’intégration de relais de minuterie avec délai d’arrêt dans les configurations d’automatisation apporte un nouveau niveau de précision et de fiabilité. Ces dispositifs sont cruciaux pour assurer des opérations efficaces sans sacrifier la sécurité ou le contrôle. Dans cette section, nous explorerons comment les relais de minuterie avec délai d’arrêt peuvent être assimilés dans les systèmes automatisés et discuterons des exemples qui soulignent leur valeur dans l’amélioration des processus industriels et commerciaux.
Les systèmes automatisés visent tous à optimiser l’efficacité et le flux de travail. Les relais de minuterie avec délai d’arrêt contribuent à cela en gérant le timing de la désactivation des machines et du matériel. Par exemple, sur des lignes d’assemblage automatisées, un relais de minuterie avec délai d’arrêt peut assurer que les bras robotiques et les convoyeurs fonctionnent en parfaite unison. Après que le bras ait terminé une tâche, comme la soudage ou l’assemblage, le relais peut retarder l’arrêt du convoyeur, assurant que le prochain élément soit en place avant que le bras ne se réactive, rationalisant le processus sans intervention humaine.
La sécurité est une autre préoccupation primordiale dans les environnements automatisés. Les relais de minuterie avec délai d’arrêt peuvent être utilisés dans les systèmes de sécurité pour maintenir en fonction de la lumière d’urgence, l’alimentation des dispositifs de sécurité critiques ou des systèmes d’alarme pendant une période déterminée après une panne de courant, garantissant que les individus aient le temps d’évacuer en toute sécurité un établissement ou de réaliser des tâches essentielles.
Le contrôle et la précision sont également les domaines où ces relais brillent. En agriculture de précision, par exemple, les systèmes dépendent de minuteurs pour réguler précisément l’approvisionnement en eau ou en nutriments. Un relais de minuterie avec délai d’arrêt pourrait maintenir les systèmes d’irrigation en marche pendant une courte période après que les capteurs indiquent que les niveaux d’humidité adéquats ont été atteints. Cela assure une absorption complète et évite le gaspillage, améliorant ainsi la gestion des cultures et les efforts de durabilité.
L’intégration de relais de minuterie avec délai d’arrêt dans ces systèmes automatisés n’optimise pas seulement les séquences opérationnelles, mais renforce également leur résilience face aux changements abrupts, assurant la continuité, le maintien des normes de sécurité et l’amélioration de la précision des processus contrôlés. Ils deviennent des chefs d’orchestre silencieux mais essentiels dans la symphonie de l’automatisation, orchestrant les moments d’activation et de désactivation avec perfection.
La gestion efficace des circuits électriques nécessite la sélection soigneuse et l’installation de composants tels que le relais de minuterie avec délai d’arrêt, qui maintient en énergie un circuit pour une durée déterminée après avoir été coupé. Pour vous assurer que votre système fonctionne de manière optimale, il est essentiel de choisir le bon relais et de l’installer correctement. Vous trouverez ci-dessous un guide pour vous aider dans ces étapes essentielles.
Comprendre vos besoins : Déterminez la plage de délai, la tension système et les exigences de gestion de courant pour votre application.
Vérifier la compatibilité : Assurez-vous que les spécifications techniques du relais sont conformes aux besoins de votre système, y compris la tension de contrôle, la capacité en courant de charge et les réglages du délai de temps.
Prendre en compte l’environnement : Si le relais fonctionnera dans des conditions exigeantes, choisissez-en un avec une protection adéquate contre la poussière, l’humidité et les fluctuations de température.
Qualité et certifications : Choisissez un relais chez un fabricant de confiance avec les certifications pertinentes pour votre région ou votre secteur.
Coupez l’alimentation : Déconnectez l’alimentation avant de commencer l’installation pour éviter tout danger pour la sécurité.
Suivez le manuel : Respectez le schéma de câblage du fabricant pour connecter correctement le relais.
Connexions sécurisées : Assurez-vous que toutes les connexions électriques sont solides pour éviter les échecs potentiels.
Fixation adéquate : Placez le relais comme prévu par sa conception, ce qui peut nécessiter une fixation verticale pour la dissipation de la chaleur.
Testez avant l’utilisation : Une fois installé, testez le relais avec le circuit alimenté en puissance pour vérifier qu’il fonctionne dans le délai de temps souhaité.
Entretien régulier : Inspectez régulièrement le relais et ses connexions pour maintenir une opération cohérente et durable.
En suivant ces conseils pour sélectionner et installer le bon relais de minuterie avec délai d’arrêt, vous préparez le terrain pour un fonctionnement fluide et efficace de vos systèmes électriques.
Vérifier les paramètres de temps : Assurez-vous que les paramètres de délai de temps sont correctement calibrés pour l’application spécifique.
Calibrer le minuteur : Chronométrez le délai d’arrêt avec une montre pour voir si cela correspond à la durée réglée. Effectuez des ajustements si des écarts sont constatés.
Évaluer les conditions ambiantes : Les températures extrêmes peuvent affecter le mécanisme de temporisation. Assurez-vous que le relais fonctionne dans les limites de température recommandées.
Inspection de la fusible : Cherchez une fusible qui a créé une interruption et remplacez-la si nécessaire, en vous assurant de choisir la bonne intensité.
Tester le bobinage du relais : Vérifiez la résistance du bobinage avec un multimètre pour déterminer si elle est dans la plage attendue.
Rechercher des dommages visibles : Inspectez le relais pour toute signe de surchauffe, de fissures ou d’autres dommages physiques qui pourraient nécessiter un remplacement.
En concluant notre examen approfondi des relais de minuterie avec délai d’arrêt, nous avons exploré leur fonction, leur importance dans les applications industrielles et commerciales, leur installation, leur dépannage et leur entretien. Ces dispositifs sont essentiels pour divers systèmes, fournissant des séquences d’arrêt contrôlées pour les machines et l’équipement, assurant une opération plus sûre et aidant à économiser l’énergie.
Le relais de minuterie avec délai d’arrêt peut être un petit composant, mais son impact sur l’efficacité et la fonctionnalité des systèmes automatisés est considérable. De contrôler les bandes transporteuses dans une usine de production à gérer les lumières dans un bâtiment commercial ou les mesures de sécurité dans un établissement, ces relais sont cruciaux pour un ensemble de processus chronométrés.
La sélection adéquate, l’installation et l’entretien sont les clés de la durabilité et de la fiabilité de ces relais. En comprenant et en appliquant les connaissances partagées dans cet article, vous pouvez vous assurer que vos systèmes fonctionnent avec le meilleur rendement et avec un temps d’arrêt minimal.
Que vous soyez un technicien chevronné ou un novice dans le monde de l’automatisation, le relais de minuterie avec délai d’arrêt est un composant qui mérite attention et compréhension en raison de ses nombreuses applications et de son importance.
En suivant les directives établies pour le dépannage et l’entretien préventif, vous serez mieux équipé pour gérer toute situation qui se présente, garantissant que vos opérations restent ininterrompues et efficaces.
N’oubliez pas, les systèmes les plus réussis sont ceux qui sont bien compris et soigneusement entretenus. Le relais de minuterie avec délai d’arrêt est incontestablement une petite pièce de ce puzzle plus large, mais elle détient le pouvoir de modifier considérablement le résultat de vos processus automatisés.
