Description

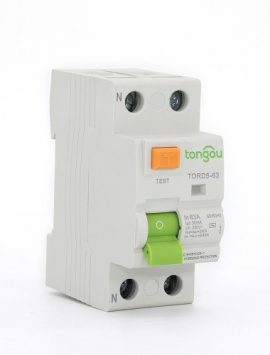

2P Электронный RCD
2P Электронный RCD RCCB остаточный токной переключатель цепи применим к электрическим цепям с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
Основной принцип работы заключается в предоставлении косвенной защиты для тела оператора при наличии неизолированных живых частей, которые должны быть подключены к подходящему земельному электроду.
Он также обеспечивает защиту от опасности пожара, вызванной токовыми земными короткими замыканиями из-за неисправности функции защиты от перегрузки.
2P Электронный RCD Особые советы:
1. RCCB с номинальной чувствительностью 10мА может использоваться в качестве вспомогательного защитного устройства для предотвращения невозможности предотвращения электрических ударов другими защитными устройствами.
2. RCCB разработан для непрофессиональной установки в домашних условиях и других аналогичных приложений. И не требует обслуживания.
3. Рекомендуется установить специальные устройства на верхней линии RCCB, такие как перенапряжение защиты, грозовые арестаторы и т.д., чтобы предотвратить потенциальные всплески напряжения и тока на стороне ввода питания.
4. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми линиями или утечковым током между этими двумя проводами.
5. Для удовлетворения вышеуказанных условий и применений RCCB с устройством “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD4-63 |
| Тип модели | Электромагнитный тип |
| Характеристика остаточных токов: | A,AC |
| Количество полов: | 2P |
| Номинальная вместимость для взрыва и разрыва: | 630А |
| Номинальный ток (A): | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение: | 220V/380V |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.01 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткое замыкание тока inc: | 3КА |
| Условный номинальный остаточный короткое замыкание тока |△c: | 3КА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость: | ≥4000 циклов |
| Вместимость соединения: | Жесткая проводка 25мм² |
| Терминалы соединения: | Терминальный винт Столбчатый терминал с зажимом |
| Момент затяжки: | 2.0 Нм |
| Установка: | На симметричный DIN рельс 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz |
