Description

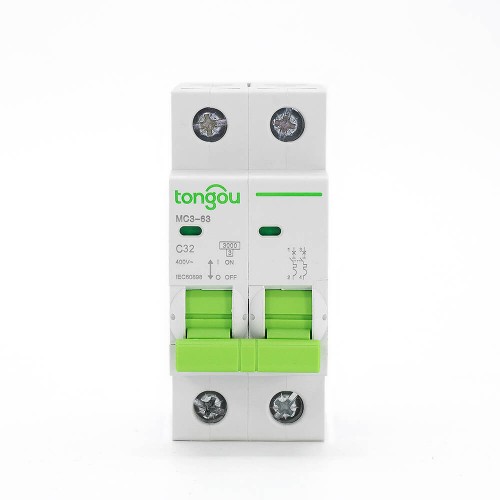

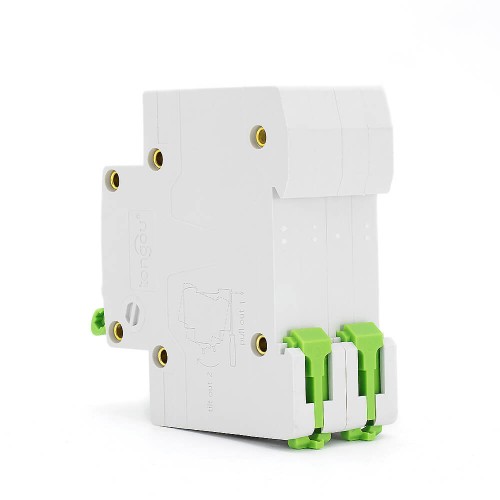

Мини-автоматический выключатель TOMC3-63 AC 63А 2P MCB защищает цепь от короткого замыкания и перегрузки.
Он подходит для системы распределения световой электроэнергии или системы распределения электроэнергии для электродвигателей.
Мини-автоматический выключатель TOMC3-63 AC 2P MCB имеет красивый внешний вид, малый размер, легкую вес, отличные характеристики и надежную работу.
Высокая способность к разрушению, быстрое срабатывание, монтаж на гидравлическом треке, высокая стойкость корпуса и компонентов к разрушению, негорючие и удароустойчивые пластики, продолжительная срок службы.
Специальные советы по мини-автоматическому выключателю 2P
1. MCB предназначен для использования непрофессионалами без требования обслуживания.
2. Кривая срабатывания B, C, D.
3. Рекомендуется установить специальные устройства на входящей линии MCB, такие как устройства защиты от перенапряжения, грозовые арестеры и т.д., чтобы предотвратить потенциальные всплески напряжения и тока на стороне входа питания.
4. Выберите подходящую кривую срабатывания и установите его правильно. В случае аварии MCB сработает и отключит свою защищаемую цепь, обеспечивая защиту от elektricheskogo ударa.
5. Для выполнения вышеуказанных условий и применений считается, что MCB с устройством индикации “ВКЛ-ВЫКЛ” подходит для функции изоляции.
| Название модели | TOMC3-63/2/C63 |
| Количество полюсов: | 2 |
| Номинальное напряжение: | АС 110В 220В |
| Номинальный ток(А): | 63 |
| Кривая срабатывания: | C |
| Номинальная вместимость короткого замыкания (lcn): | 3 кА |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное пороговое сопротивление импульсов: | 6.2 кВ |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминалы для подключения: | Терминалы с винтом / Столбовые терминалы с клеммой |
| Вместимость подключения: | Жесткий провод до 25мм² |
| Крутящий момент зафиксировать: | 2.0 Нм |
| Установка: | На симметричный рельс DIN 35мм / Установка на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Уровень защиты по IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Высота работы | 2000 м |
| Температура окружающего воздуха при работе | -35°C до +70°C |
| Тип | Ширина в 9 мм модуле | ||||
| 2P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
