Description

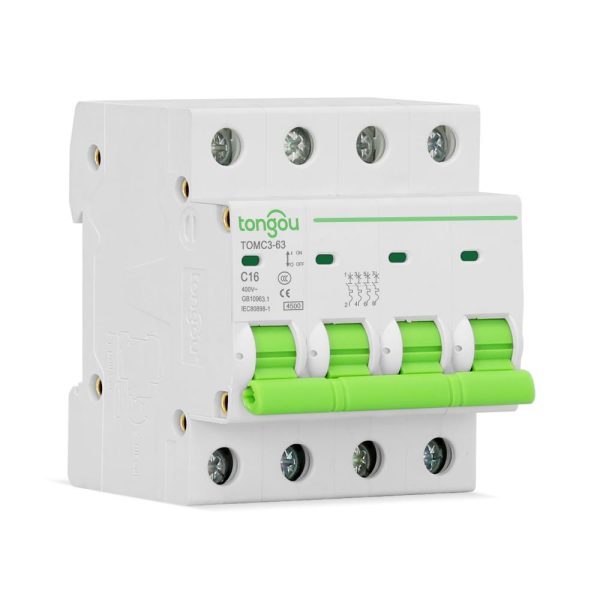

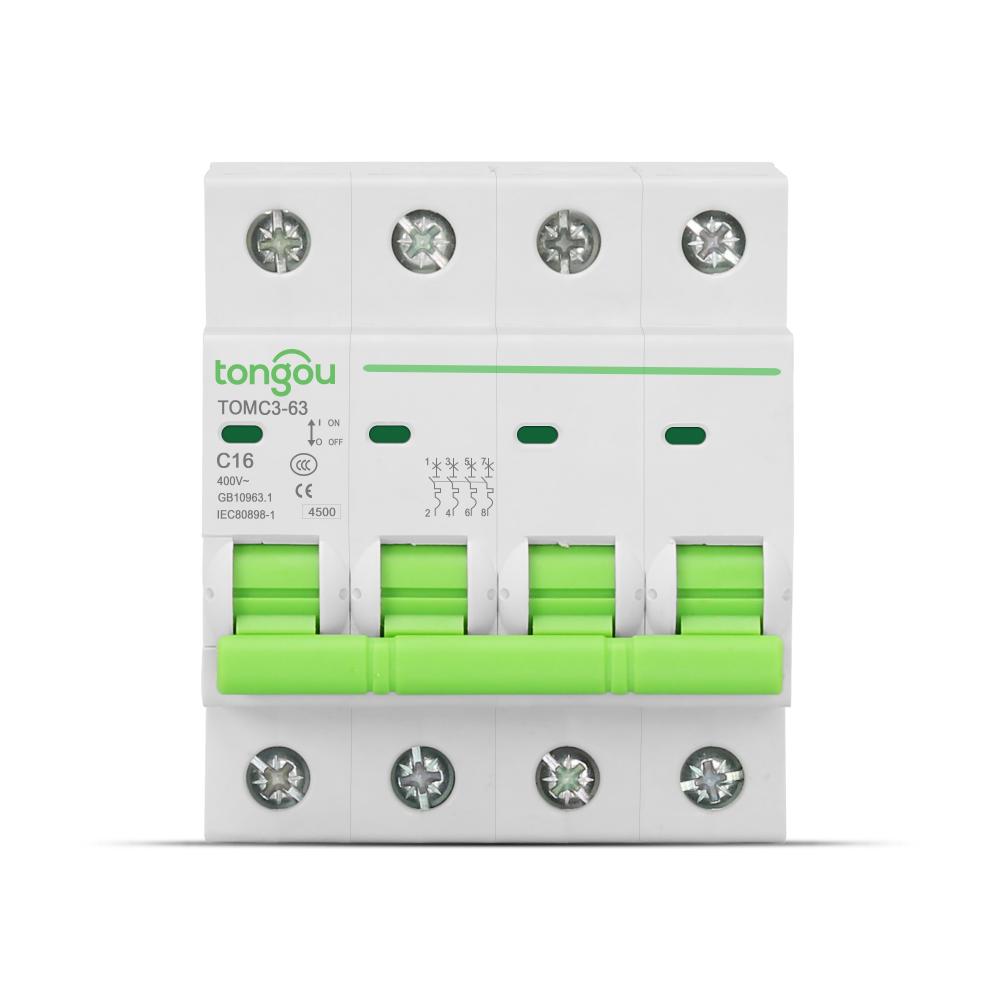

АС 4P 16А МКБ
TOMC3-63 АС 4P 16А МКБ обеспечивает косвенную защиту тела оператора при таких условиях, что освещенные живые части должны быть подключены к правильному уземненному стержню.
Он также обеспечивает защиту от опасности пожара, вызванной токовым земным коротким замыканием из-за сбоя работы устройства перегрузного защиты.
Особые советы по АС 4P 16А МКБ
1. Кривая срабатывания B, C, D.
2. Выберите подходящую кривую срабатывания и установите ее правильно. МКБ срабатывает и отключает свою защищаемую цепь при возникновении неисправности, обеспечивая защиту от электрических ударов.
3. Рекомендуется установить специальные устройства, такие как устройства защиты от перенапряжения, аэроизоляторы и т. д., на входной линии МКБ для предотвращения потенциальных всплесков напряжения и тока на стороне входа питания.
4. МКБ предназначен для использования непрофессионалами без обслуживания.
5. Для удовлетворения вышеуказанных условий и применений МКБ с “ВКЛ-ВЫКЛ” считается подходящим для изоляционной функции.
| Название модели | TOMC3-63/4/C16 |
| Количество полюсов: | 4 |
| Номинальное напряжение: | АС 110В 220В 400В |
| Номинальный ток(А): | 16 |
| Кривая срабатывания: | C |
| Номинальная короткое замыкание мощности (lcn): | 3kA |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное токовое сопротивление импульсов: | 6.2kV |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминалы для соединения: | Терминалы с гвинтом / Столбовые терминалы с зажимом |
| Мощность соединения: | Жесткий провод до 25мм² |
| Торк зажимки: | 2.0Нм |
| Установка: | На симметричную рельсовую рельсу DIN 35мм / Установка на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Степень защиты IP | IP40 для модульного корпуса, соответствующего IEC 60529 |
| IP20 в соответствии с IEC 60529 | |
| Высота эксплуатации | 2000 м |
| Температура окружающего воздуха для эксплуатации | -35°C до +70°C |
| Температура окружающего воздуха для хранения | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 4P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
