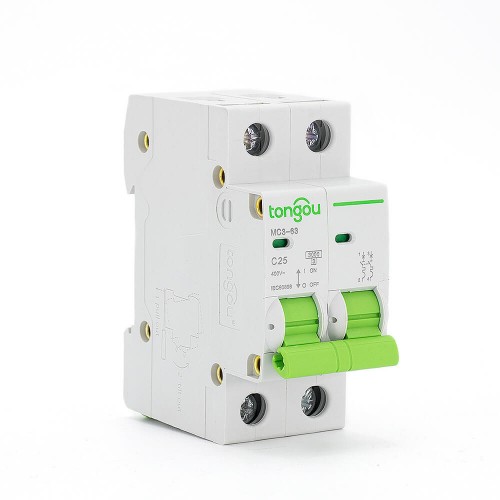

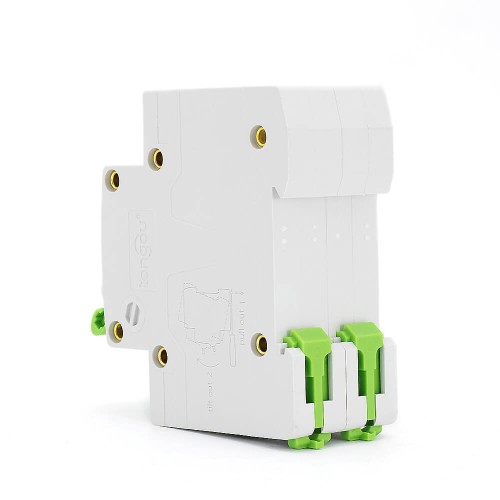

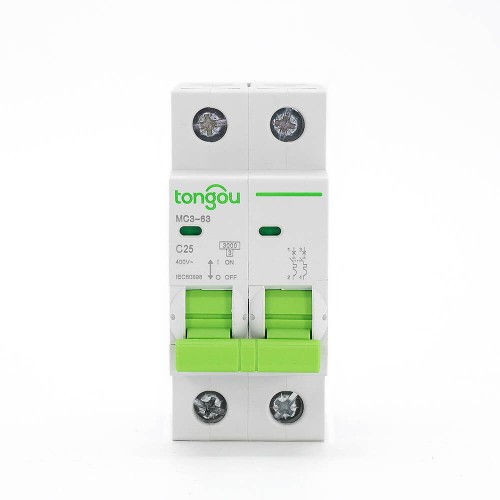

2P 25А Распределительный автоматический выключатель МКБ
TOMC3-63 АС 2P 25А Распределительный автоматический выключатель МКБ от TONGOU используется в системах распределения освещения или системах распределения мощности для защиты от перегрузок и коротких замыканий в системе.
Продукт новаторский в конструкции, легкий в весе, надежный и отличается высокой работоспособностью. Рама и детали изделия используют пластики с высокой огнестойкостью и ударопрочностью.
Продукт с долгой сроком службы, в основном используется в однополюсных цепях АС 50Гц/60Гц 240В или двух, трех, четырех полюсов до 415В для защиты от перегрузок и коротких замыканий, а также для нечастого включения и выключения электрооборудования и освещения в обычном режиме.
Особые советы по 2P 25А Распределительному автоматическому выключателю
1. МКБ предназначен для использования непрофессионалами без специального обучения, и не требует обслуживания.
2. Кривая срабатывания B, C, D.
3. Рекомендуется установить специальные устройства, такие как устройства защиты от перенапряжения, аэроизоляторы и т. д., на входной линии МКБ для предотвращения потенциальных всплесков напряжения и тока на стороне входа питания.
4. При выборе подходящей кривой срабатывания и правильной установки МКБ срабатывает и выключает свою защищаемую цепь в случае неисправности, и таким образом обеспечивает защиту от elektricheского удара.
| Название модели | TOMC3-63/2/C25 |
| Количество полюсов: | 2 |
| Номинальное напряжение: | АС 110В/220В/400В |
| Номинальный ток (А): | 25 |
| Кривая срабатывания: | C |
| Условная короткое замыкание мощности (lcn): | 3kA |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное токовое сопротивление импульсов: | 6.2kV |
| Выносливость электромеханических устройств: | ≥ 6000 |
| Терминалы для соединения: | Терминалы с гвинтом / Столбовые терминалы с зажимом |
| Мощность соединения: | Жесткий провод до 25мм² |
| Торк зажимки: | 2.0Нм |
| Установка: | На симметричную рельсовую рельсу DIN 35мм / Установка на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1, AS/NES 60898.1 |
| Степень защиты IP | IP40 для модульного корпуса, соответствующего IEC 60529 |
| IP20 в соответствии с IEC 60529 | |
| Высота эксплуатации | 2000 м |
| Температура окружающего воздуха для эксплуатации | -35°C до +70°C |
| Температура окружающего воздуха для хранения | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 2P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D | 4 |
 | 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
