Description
Описание

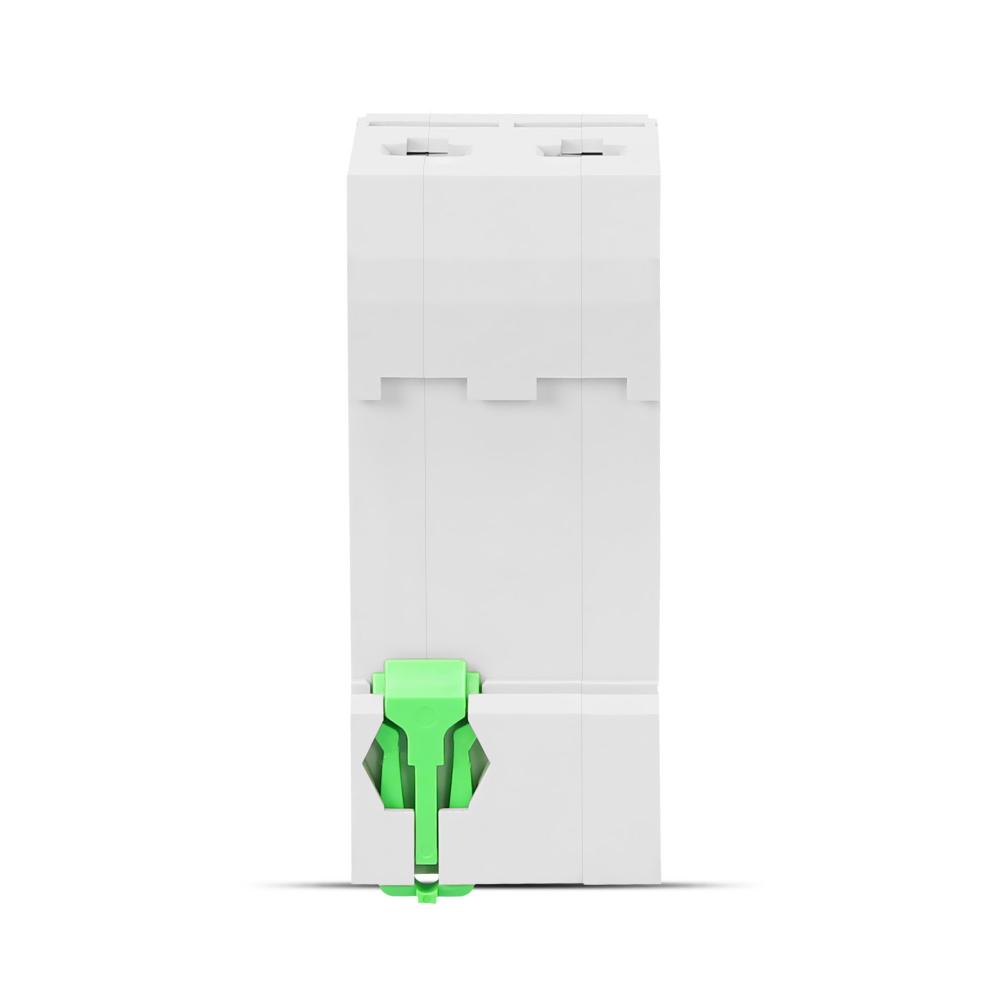

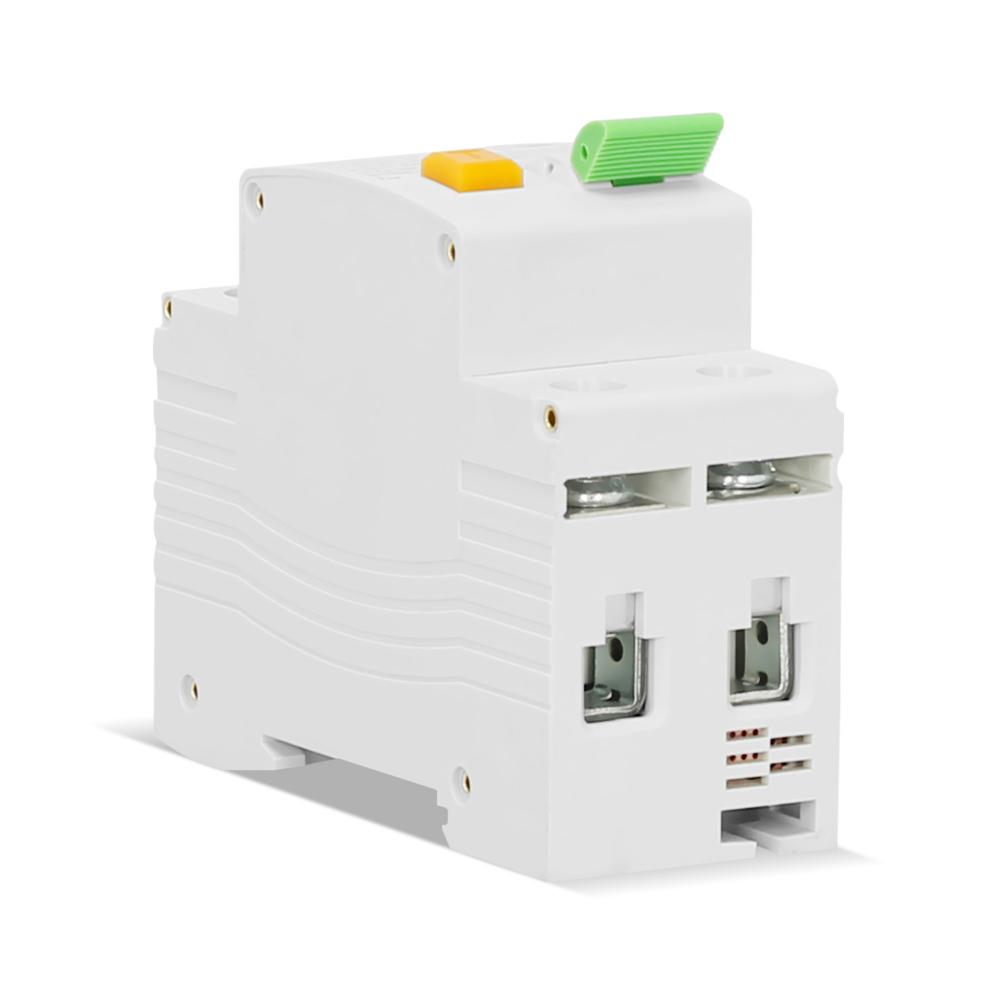

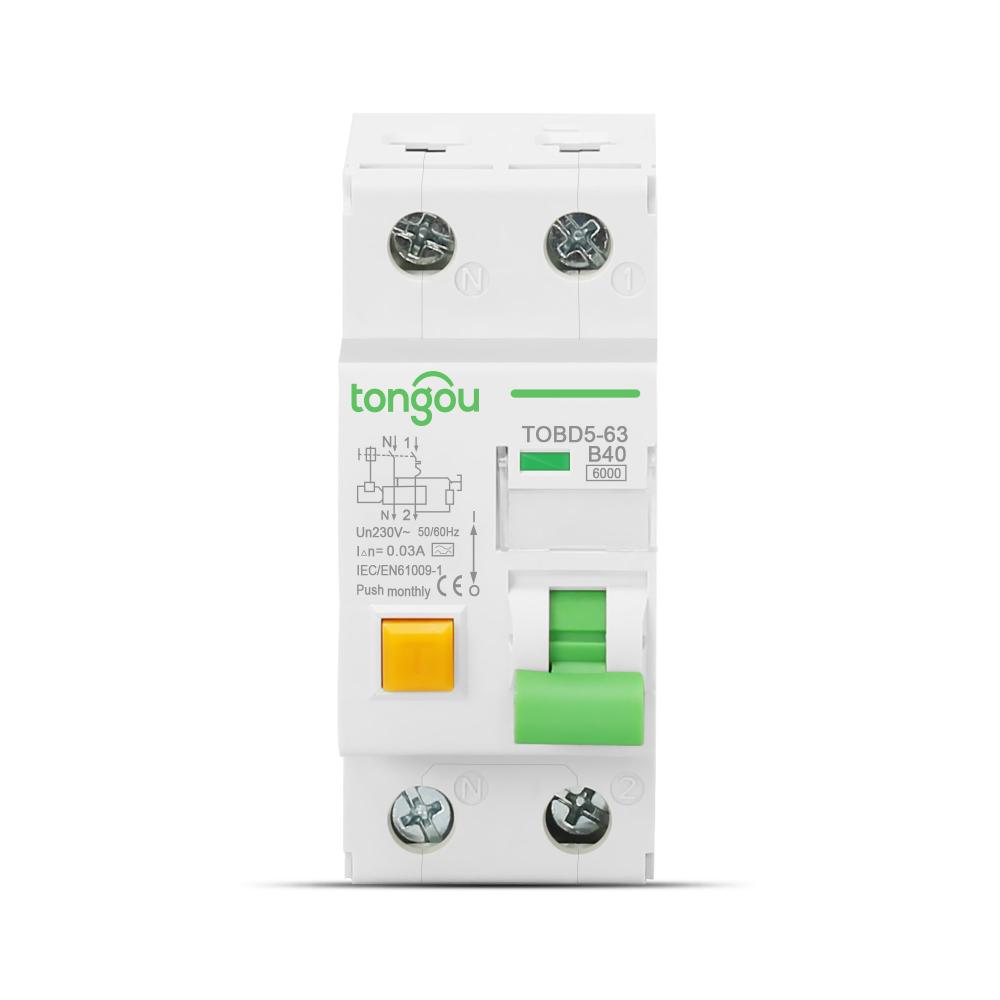

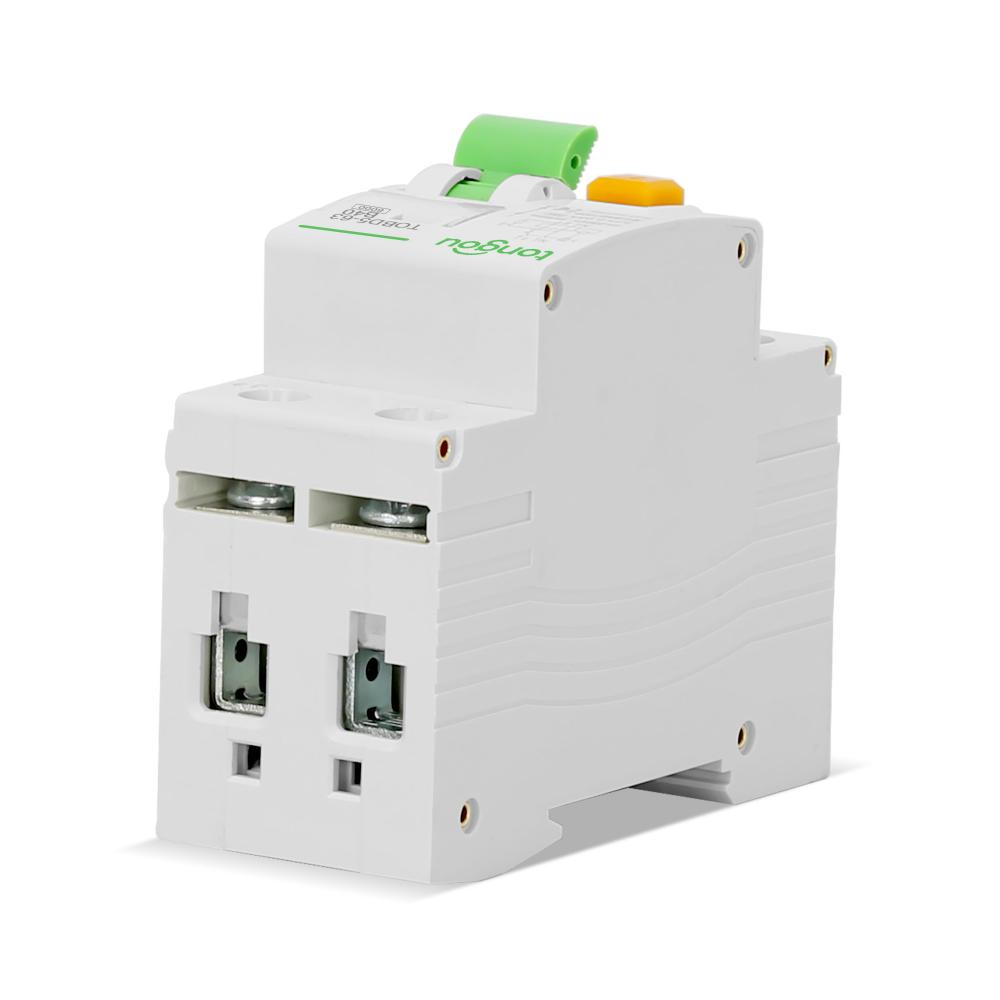

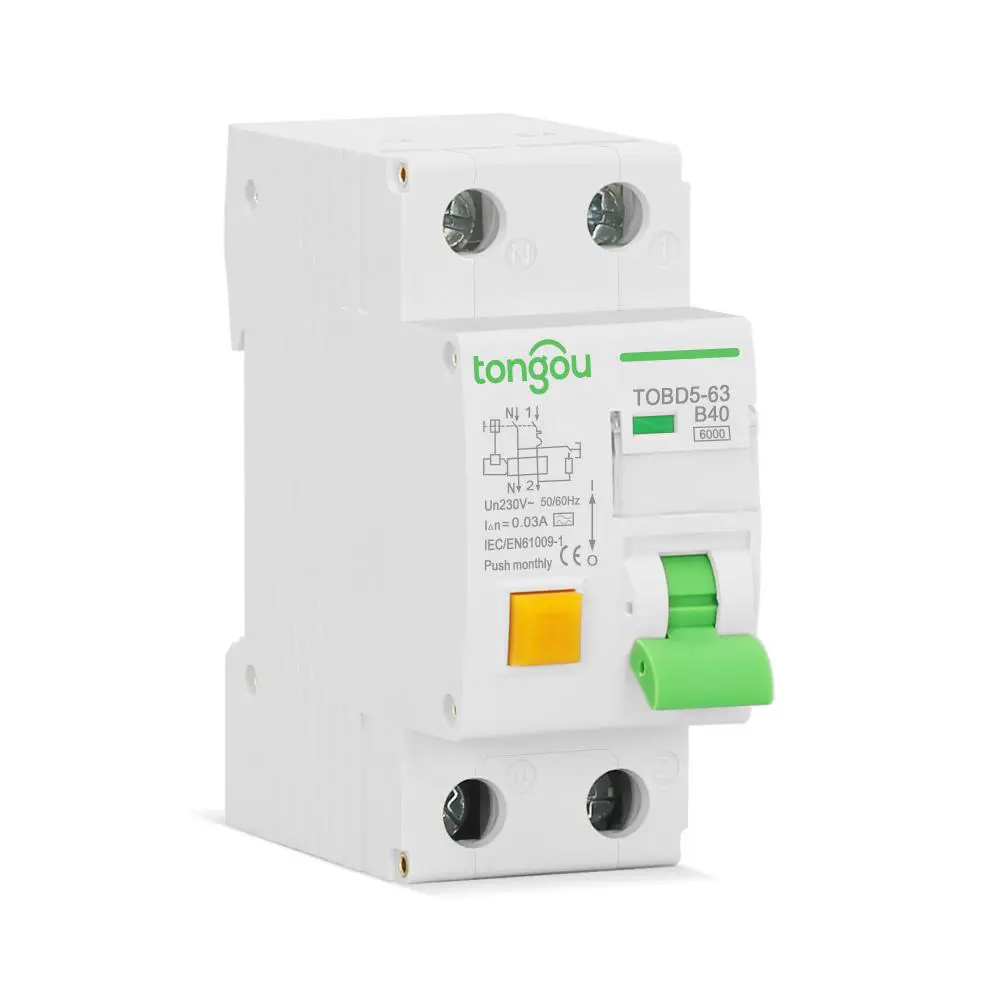

ТОБД5-63 RCBO подходит для цепей с номинальным напряжением 230В AC, частотой 50/60Гц и номинальным током 40Амп. или ниже.
RCBO обеспечивает косвенную защиту тела оператора в таких ситуациях, когда изложенные живые части должны быть подключены к правильному земному полю.
RCBO также обеспечивает защиту от перегрузки цепей в бытовых, коммерческих и других аналогичных установках. Кроме того, он предотвращает потенциальную опасность пожара, вызванную током земельной неисправности, в случае сбоя устройства защиты от перегрузки.
Особые замечания
1. RCBO с номинальной чувствительностью до 30мА может использоваться в качестве дополнительного устройства защиты в случае сбоя другого устройства защиты против электрических ударов.
2. RCBO специально разработан для бытовой установки и других аналогичных применений, непрофессиональной работы и не требует обслуживания.
3. RCBO не может предотвратить электрический удар, вызванный прямым контактом между двумя защищенными цепями или утечкой тока между двумя цепями.
4. Рекомендуется установить специальное оборудование, такое как перенапряжение и грозовые устройства, на входной провод RCBO, чтобы предотвратить потенциальное появление перенапряжения и тока на входной стороне питания.
5. Значение защиты от перегрузки RCBO фиксировано и не подлежит дальнейшему корректированию.
| Название модели | TOBD5-63 |
| Применение устройства | Распределение |
| Описание полюсов | 1P+N |
| Количество защищенных полюсов | 2 |
| Тип сети | AC Тип A |
| Возможность разрыва | 6kA |
| Номинальное рабочее напряжение | 110В, 196В/253В, 230В/240В, 380В/400В AC |
| Номинальная частота | 50/60Гц |
| Номинальное остаточное рабочее ток |Δ(mA): | 10, 30, 100 |
| Тип управления | Переключатель |
| Код кривой | B, C |
| Локальное сигналирование | Указание ВКЛ/ВЫКЛ |
| Установка крепежа | Рельс DIN 35мм |
| Цвет | Серый |
| Электромеханическая выносливость | ≥20 000 циклов |
| Стандарты | IEC 61009-1, EN61009, AS/NZS 61009-1 |
| Высота работы | 2000м |
| Температура окружающего воздуха при работе | -5°C до +60°C |
| Температура окружающего воздуха при хранении | -40°C до +85°C |
