Description

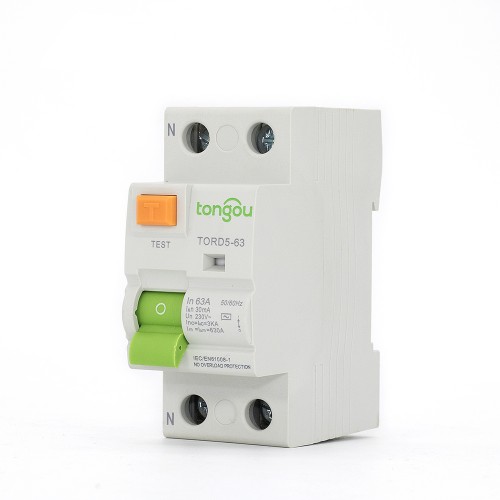

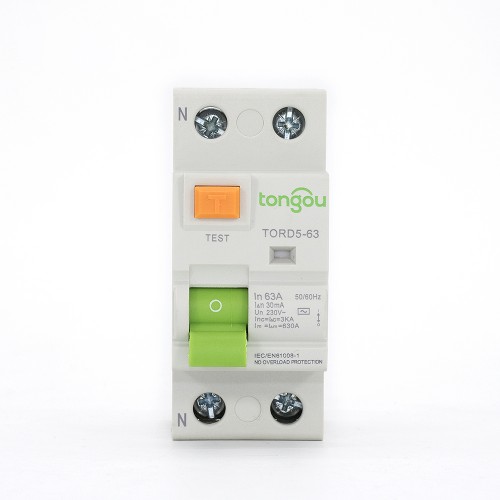

РКК 63А 30мкА Остаточная Токовая Выключателя применим к электрическим цепям с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
Его принцип работы заключается в предоставлении косвенной защиты тела оператора при наличии открытых живых частей. Он должен быть подключен к правильному земельному электроду.
РКК 63А 30мкА Особые советы:
1. РКК с номинальной чувствительностью до 30мкА могут использоваться в качестве вспомогательного защитного устройства в случае, если другие защитные устройства не способны предотвратить электрический удар.
2. РКК обеспечивает защиту от опасности пожара, вызванной токовым земельным коротким замыканием из-за сбоя функции защиты от перегруза.
3. РКК обеспечивает защиту от электрических ударов, вызванных прямым контактом с обеими защищаемыми линиями или утечным током между ними.
4. Рекомендуется устанавливать специальные устройства, такие как перенапряждающие защитники, грозовые удерживатели и т.д., на входе в цепь РКК для предотвращения потенциального появления перенапряжения и тока на его входе питания.
5. В случае, если выполняются условия и применения, упомянутые выше, РКК с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD5-63 |
| Тип модели | Электромагнитный тип |
| Остаточная характеристика тока: | A,AC |
| Количество полюсов: | 2P |
| Номинальная мощность замыкания и разрыва | 630А |
| Номинальный ток (А) | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение | 220В/380В |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.01, 0.03, 0.1, 0.5 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный короткое замыкание тока inc: | 3 кА |
| Условный остаточный короткое замыкание тока |△c: | 3 кА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Вместимость соединения: | Жесткий провод 25мм² |
| Контактное соединение | Винтовое терминал Столбик с зажимом |
| Момент затяжки | 2.0 Нм |

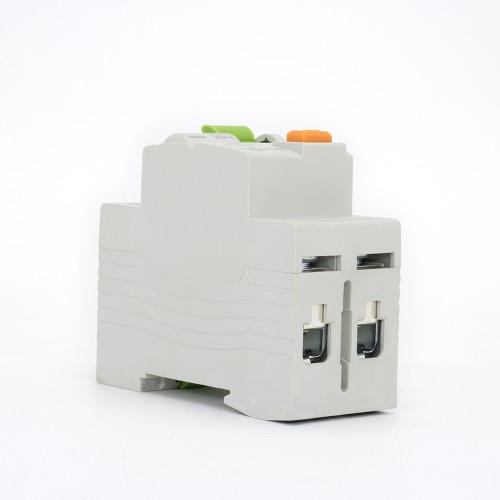

| Установка | На симметричную DIN рельс 35мм Установка на панель |
Тип Продукт | A | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD5A-63/2/16/001 | – | – | – | – |
4 |
| 25A | TORD5A-63/2/25/001 | TORD5A-63/2/25/003 | – | TORD5A-63/2/25/03 | – | ||
| 40A | – | TORD5A-63/2/40/003 | – | TORD5A-63/2/40/03 | TORD5A-63/2/40/05 | ||
| 63A | – | TORD5A-63/2/63/003 | – | TORD5A-63/2/63/03 | TORD5A-63/2/63/05 | ||
| 100A | – | TORD5A-63/2/100/003 | – | TORD5A-63/2/100/03 | TORD5A-63/2/100/05 | ||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz | ||||||
