Description

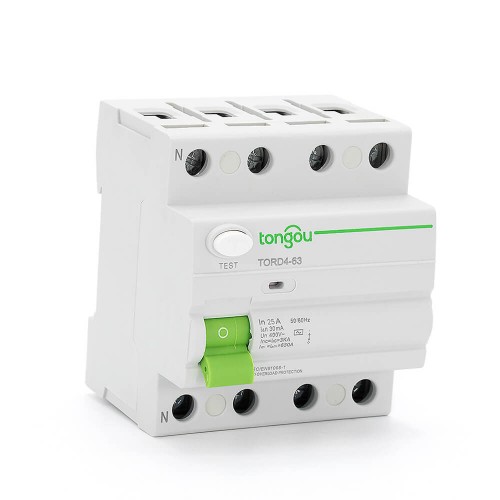

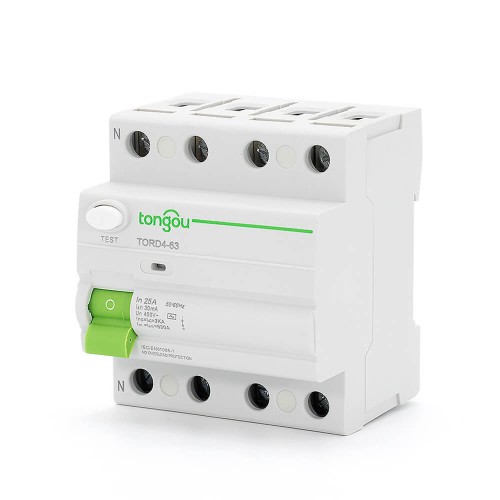

RCCB 63А Остаточная Токовая Переключатель подходит для электрических схем с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
Его принцип работы заключается в предоставлении косвенной защиты для тела оператора при условиях обнажения живых частей.
Он должен быть подключен к подходящему земельному электроду.
Кроме того, он также обеспечивает защиту от опасностей пожара, вызванных токовыми земельного замыкания из-за сбоя функционирования устройства защиты от перегруза.
Из-за своей стабильности и преимуществ эффективного снижения потенциальных опасностей использования электричества, он может удовлетворить применение большинства сценариев.
RCCB 63А Специальные советы:
1. RCCB с номинальной чувствительностью до 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения электрошока, который другие
защитное устройство не может предотвратить.
2. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми схемами или утечным током между этими двумя проводами.
3. Рекомендуется устанавливать на входном проводе RCCB специальные устройства, такие как перенапряжение защиты, грозовые арестеры и т.д.
Для предотвращения потенциальных всплесков напряжения и тока на стороне входа питания.
4. Для удовлетворения вышеуказанных условий и применений, RCCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD4-63 |
| Тип модели | Электромагнитный |
| Характеристика остаточной тока: | AC |
| Количество полюсов: | 2P, 4P |
| Номинальная вместимость для включения и выключения: | 630А |
| Номинальный ток (А): | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение: | 220В/380В |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.01, 0.03, 0.1, 0.5 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткий ток inc: | 6kA |
| Условный номинальный остаточный короткий ток |△c: | 6kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость: | ≥4000 циклов |
| Вместимость соединения: | Жесткий провод 25мм² |
| Терминалы соединения: | Терминалы с винтами Столбчатые терминалы с зажимом |
| Момент зажимки: | 2.0 Нм |

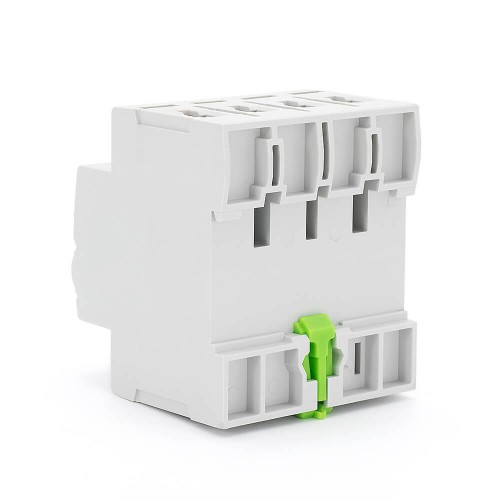

| Установка: | На симметричную DIN-рельсу 35мм Установка на панель |
| Type Product | AC | Width in 9 mm module | |||||
| 4P | Sensitivity | 10mA | 30mA | 100mA | 300mA | 500mA | |
Rating
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Voltage rating(Ue） | 4P | 400-415V | |||||
| Operating frequency | 50/60Hz |
