Общее

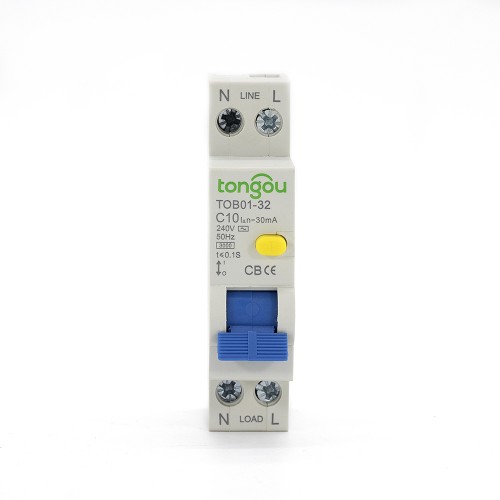

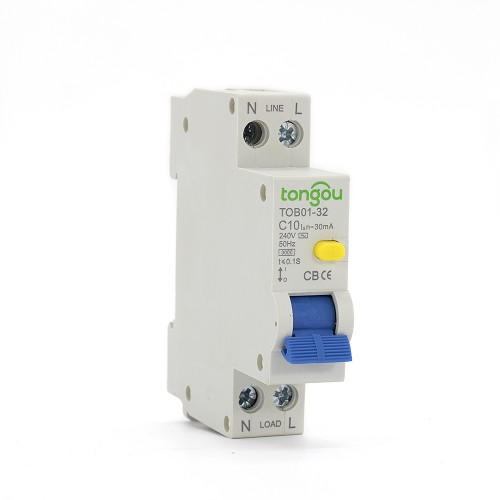

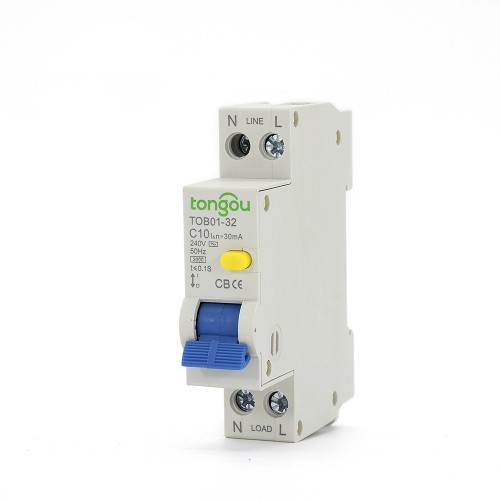

10 Ампер РЦБО является устройством защиты от протечек, которое обеспечивает косвенную защиту тела оператора, кроме случаев, когда освещенные живые части должны быть подключены к подходящему земному электроду. РЦБО подходит для номинального напряжения 230В AC, частоты 50/60Гц и номинального тока. Сетевые цепи до 32Амп. Кроме того, он может предотвратить потенциальную опасность пожара, вызванную токовым земным коротким замыканием при сбое устройства защиты от перегруза.
Особые советы по 10 Ампер РЦБО
- Рекомендуется установить специальное оборудование, такое как устройства защиты от перенапряжения и аэроизоляторы, на входной линии РЦБО для предотвращения появления потенциальных всплесков напряжения и тока на стороне входа питания.
- РЦБО с номинальной чувствительностью до 100мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения невозможности других защитных устройств предотвратить электрический удар.
- РЦБО не может предотвратить электрический удар, вызванный прямым контактом между двумя защищаемыми цепями или протечкой между двумя цепями.
- Значение защиты от перегруза РЦБО фиксировано и не подлежит дополнительному корректированию.
- РЦБО специально разработано для бытовой установки и других аналогичных применений, использования непрофессионалами, без обслуживания.
- Для удовлетворения вышеуказанных условий и применений, РЦБО с “ВКЛ-ВЫКЛ” считается устройством, подходящим для изоляционной функции.
Технические данные
| Название модели | TOB01-32 |
| Модель | Электронный тип |
| Характеристика остаточного тока: | АС |
| Количество полюсов: | 1P+N |
| Кривая срабатывания | C |
| Номинальный ток (А): | 6 |
| Номинальное напряжение | 240В/ |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.03 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткое замыкание тока inc: | 3kA |
| Условный номинальный остаточный короткое замыкание тока |△c: | 3kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон срабатывания остаточных токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Мощность соединения: | Жесткий провод 16мм² |
| Терминалы для соединения | Терминалы с гвинтом Столбовые терминалы с зажимом |
| Торк зажимки | 2.0 Нм |
| Установка | На симметричную рельсовую рельсу DIN 35мм Установка на панель |
