Description

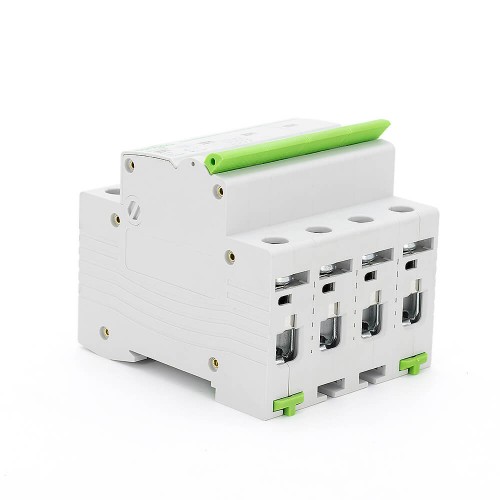

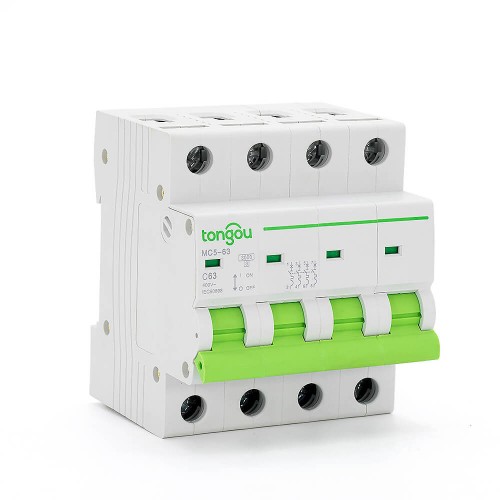

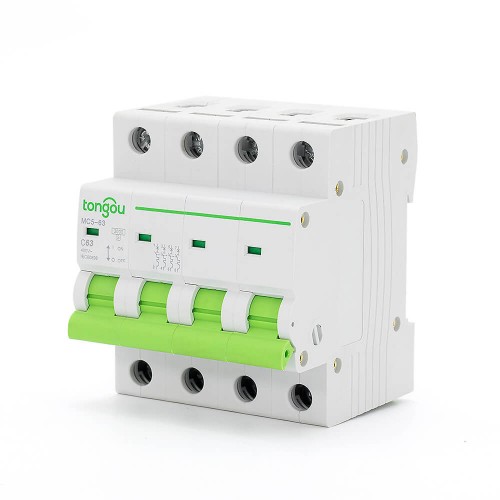

TOMC5-63 3KA Кривая C 63А MCB 4 Полюс
Кривая C 63А MCB 4 Полюс TOMC5-63 ограничивает ток. Он подходит для задержанного термически-автоматической системы срабатывания для защиты от перегрузки и электромеханической системы срабатывания для защиты от короткого замыкания.
Все MCB из диапазона продуктов TOMC5-63 соответствуют IEC/EN 60898-1, IEC/EN 60947-2, AS/NZS 60898.1, что позволяет использовать их в жилых, коммерческих и промышленных приложениях.
Особенности 4-полюсного MCB
1. MCB предназначен для использования непрофессионалами, требует не требует обслуживания.
2. Удовлетворяя условиям и применениям, указанным выше, MCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
3. Рекомендуется устанавливать специальные устройства, такие как устройства защиты от перенапряжения, устройства сглаживания перенапряжения и т. д., на линии перед MCB в качестве меры предосторожности против потенциальных всплесков напряжения и токов на его входе питания.
4. При правильном выборе и установке соответствующей характеристики автоматического срабатывания, MCB срабатывает и выключает свою защищаемую цепь в случае аварии, тем самым обеспечивая защиту от электрических ударов.
5. Характеристики срабатывания кривых B, C, D (см. график 1):
| Название модели | TOMC5-63/4/C63 |
| Количество полюсов: | 4 |
| Номинальное напряжение: | AC 110V 220V |
| Номинальный ток (А): | 63 |
| Характеристика срабатывания: | C |
| Номинальная короткозащитная мощность (lcn): | 3kA |
| Номинальная частота: | 50/60Hz |
| Класс ограничения энергии: | 3 |
| Номинальное impulse withstand напряжение: | 6.2kV |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминалы для подключения: | Терминалы с винтами / Столбовые терминалы с клеммами |
| Вместимость подключения: | Жесткая проводка до 25мм² |
| Крутящий момент крепления: | 2.0Нм |
| Установка: | На симметричную рельсовую рельсу 35мм / Установка на панель |
| Стандарты | IEC 609947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Уровень защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Высота работы: | 2000м |
| Температура окружающего воздуха при работе: | -35℃ до +70 ℃ |
| Температура окружающего воздуха при хранении: | -40℃ до + 85℃ |
| Тип | Ширина в 9 мм модуле | ||||
| 4P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
