Description
Описание

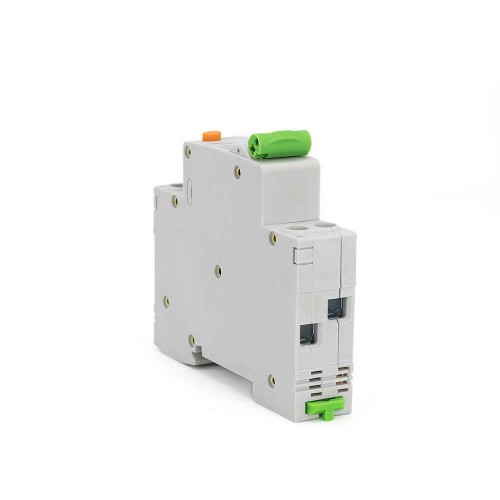

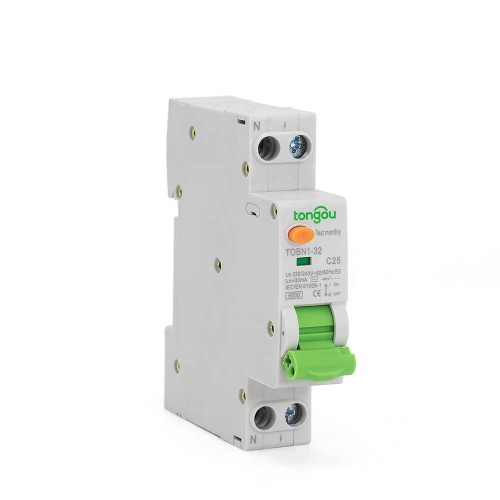

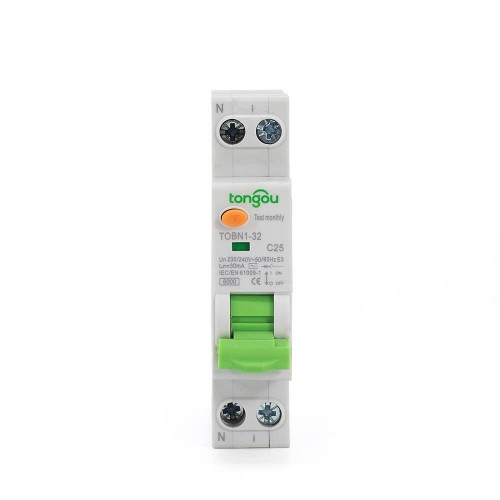

32 Ампер RCBO подходит для цепей с номинальным напряжением 230В AC, частотой 50/60Гц и номинальным током до 32Амп.
Его принцип работы заключается в том, что 32 Ампер RCBO обеспечивает косвенную защиту тела оператора, когда экспонированные живые части подключены к соответствующему земельному электроду.
Кроме того, RCBO также обеспечивает защиту от перенапряжения для цепей в домах, предприятиях и других подобных устройствах. В то же время, он также может предотвратить потенциальную опасность пожара, вызванную током земельной протечки, когда устройство защиты от перенапряжения не работает.
Особые замечания о 32 Ампер RCBO
1. RCBO не может предотвратить электрический удар, вызванный прямым контактом между двумя защищаемыми линиями или протечкой между двумя линиями.
2. RCBO разработан для установки в домах и других подобных приложениях, непрофессиональной эксплуатации и без обслуживания.
3. RCBO с номинальной чувствительностью 100мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения невозможности предотвращения электрических ударов другими защитными устройствами.
4. Рекомендуется устанавливать специальные устройства на входящей линии RCBO, такие как перенапряжение, грозовые диоды и т.д., чтобы предотвратить потенциальное появление перенапряжения напряжения и тока на стороне входа питания.
5. Значение защиты от перенапряжения RCBO фиксировано, и не предусмотрены дополнительные настройки.
| Название модели | TOBN1-32 |
| Модель | Электронный тип |
| Особенность остаточных токов: | AC |
| Количество полюсов: | 1P+N |
| Кривая выключения | C |
| Номинальный ток (A) | 6-32 |
| Номинальное напряжение | 240V |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.03 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткое замыкание тока inc: | 6 кА |
| Условный номинальный остаточный короткое замыкание тока |△c: | 6 кА |
| Время выключения: | Мгновенное выключение ≤0.1с |
| Диапазон остаточных токов выключения: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Емкость соединения: | Жесткая проводка 16мм² |
| Терминалы соединения | Терминалы винта Столбчатые терминалы с зажимом |
| Момент затяжки | 2.0 Нм |
| Установка | На симметричную DIN-рельсу 35мм Установка на панель |
| 1P+N | AC | Ширина в 9 мм модуле | ||||
| Кривая B | Номинальное напряжение (In) | Чувствительность (Len) | 10mA | 30mA | 100mA | 2 |
230V 240V | Номинальное значение (In) | 6A | TOBN1-32/1N/B6/001 | TOBN1-32/1N/B6/003 | – | |
| 10A | TOBN1-32/1N/B10/001 | TOBN1-32/1N/B10/003 | ||||
| 16A | TOBN1-32/1N/B16/001 | TOBN1-32/1N/B16/003 | ||||
| 20A | TOBN1-32/1N/B20/001 | TOBN1-32/1N/B20/003 | ||||
| 25A | TOBN1-32/1N/B25/001 | TOBN1-32/1N/B25/003 | ||||
| 32A | TOBN1-32/1N/B32/001 | TOBN1-32/1N/B32/003 | ||||
| Кривая C | Номинальное напряжение (In) | Чувствительность (Len) | 10mA | 30mA | 100mA | |
| 110V | Номинальное значение (In) | 10A | – | TOBN1-32/1N/C10/003 | – | 2 |
| 16A | TOBN1-32/1N/C16/003 | |||||
| 20A | TOBN1-32/1N/C20/003 | |||||
| 25A | TOBN1-32/1N/C25/003 | |||||
| 32A | TOBN1-32/1N/C32/003 | |||||
230V 240V | Номинальное значение (In) | 6A | TOBN1-32/1N/C6/001 | TOBN1-32/1N/C6/003 | TOBN1-32/1N/C6/01 | |
| 10A | TOBN1-32/1N/C10/001 | TOBN1-32/1N/C10/003 | TOBN1-32/1N/C10/01 | |||
| 16A | TOBN1-32/1N/C16/001 | TOBN1-32/1N/C16/003 | TOBN1-32/1N/C16/01 | |||
| 20A | TOBN1-32/1N/C20/001 | TOBN1-32/1N/C20/003 | TOBN1-32/1N/C20/01 | |||
| 25A | TOBN1-32/1N/C25/001 | TOBN1-32/1N/C25/003 | TOBN1-32/1N/C25/01 | |||
| 32A | TOBN1-32/1N/C32/001 | TOBN1-32/1N/C32/003 | TOBN1-32/1N/C32/01 |
