Description
Цена 3-фазного RCCB – остаточный токовый переключатель (Residual Current Circuit Breaker) применим к электрическим схемам с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
Основная функция заключается в предоставлении косвенной защиты для тела оператора при подключении обнаженных частей к соответствующем земельному электроду.
RCCB также обеспечивает защиту от опасности пожара, вызванной токовым земельного замыкания из-за сбоя функционирования устройства перегрузочного защиты.
3 Phase RCCB Price Специальные советы:
1. RCCB с номинальной чувствительностью 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения сбоев других защитных устройств.
2. RCCB разработан для установки в домашних условиях и других аналогичных применениях для непрофессиональной эксплуатации, и не требует обслуживания.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми схемами или утечным током между этими двумя проводами.
4. RCCB разработан для непрофессиональной установки в домашних условиях и других аналогичных применениях. И не требует обслуживания.
| Тип продукта или компонента | Остаточная тока |

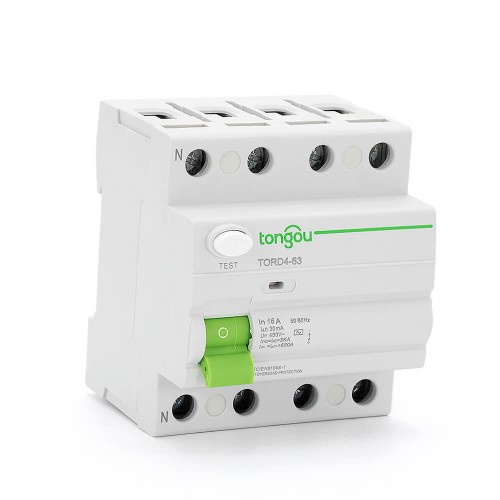

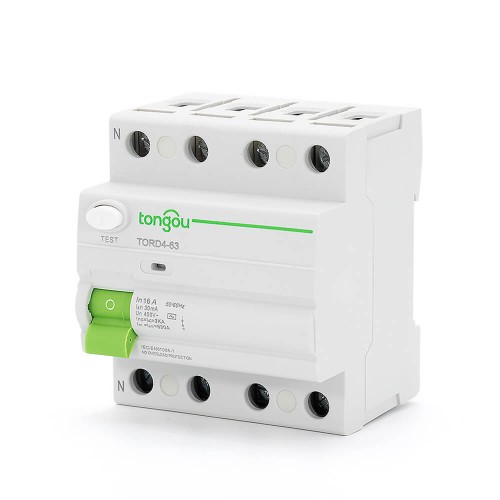

| Модель | TORD4-63 |
| Характеристика остаточной тока: | AC |
| Описание полюсов: | 4P |
| Номинальная вместимость для включения и выключения | 630A |
| Номинальный ток [In] | 16A, 25A, 32A, 40A, 63A, 80A, 100A |
| Номинальное напряжение | 380/415 В |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток : | 30мА Соответствует IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Стандарты | IEC/EN 61008-1 IEC/EN 61008-2-1 AS/NZS 61008-1 |
| Номинальное амплитудно-зависимое напряжение [uimp] | 4 кВ |
| Условный номинальный остаточный короткий ток : | 6kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Номинальная вместимость для разрыва и включения: | Im 500A Соответствует IEC/EN 61008-1 61008-2 |
| Электромеханическая выносливость | ≥2000 циклов |
| Вместимость соединения: | Верх или низ – 1…16 мм² – гибкий с ободком Верх или низ – 1…16 мм² – гибкий Верх или низ – 1…25 мм² – жесткий |

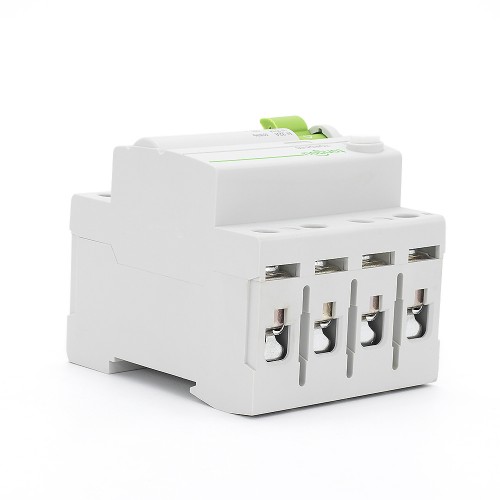

| Терминалы соединения | Терминалы с винтами Столбчатые терминалы с зажимом |
| Момент зажимки | 2.0 Нм Верх или низ |
| Установка | На симметричную DIN-рельсу 35мм Установка на панель |
Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 4P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | 8 | |||||
| 25A | TORD4-63/4/25/003 | TORD4-63/4/25/01 | TORD4-63/4/25/03 | TORD4-63/4/25/05 | |||
| 40A | – | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/2/40/03 | TORD4-63/4/40/05 | ||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63//80/01 | TORD4-63/4/80/03 | ||||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | ||||
Номинальное напряжение (Ue) | 4P | 380-415V 50/60Hz |
