Description

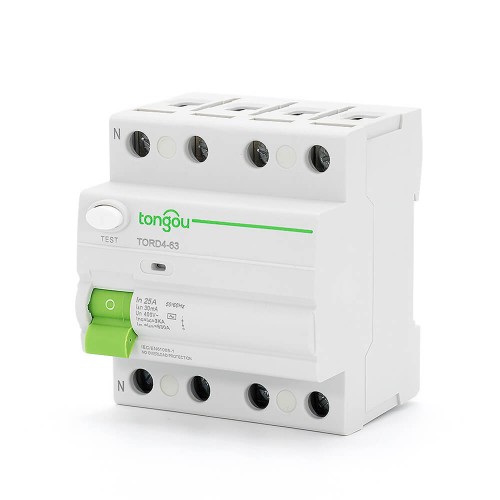

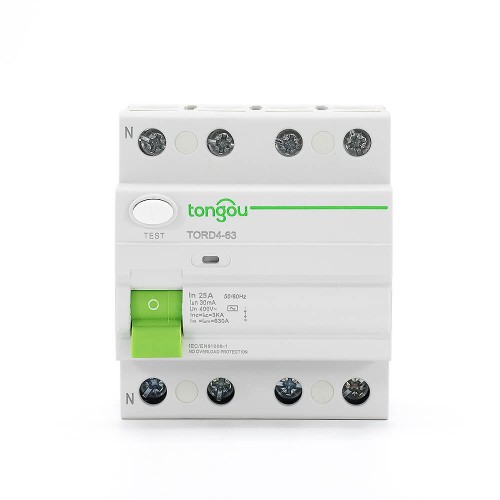

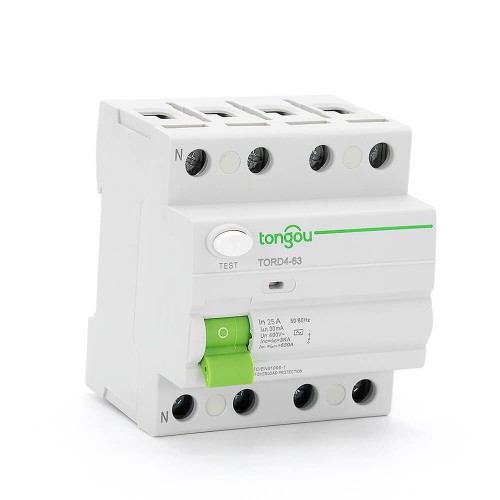

25А RCCB Остаточная Токовая Переключатель подходит для электрических схем с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
RCCB обеспечивает косвенную защиту для тела оператора, когда обнаженные части должны быть подключены к соответствующему земельному электроду.
25А RCCB Специальные советы:
1. RCCB с номинальной чувствительностью 30мкА может использоваться в качестве вспомогательного защитного устройства для предотвращения сбоев других защитных устройств.
2. RCCB, разработанный для установки в домашних условиях и других аналогичных применениях, предназначен для непрофессиональной эксплуатации и не требует обслуживания.
3. RCCB также обеспечивает защиту от опасностей пожара
Ток земельного замыкания, вызванный сбоем функционирования устройства защиты от перегруза.
5. В условиях и применениях, упомянутых выше, RCCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TORD4-63 |
| Тип модели | Электромагнитный тип |
| Характеристика остаточной тока: | AC |
| Количество полюсов: | 2P, 4P |
| Номинальная вместимость для включения и выключения | 630A |
| Номинальный ток (A) | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение | 220В/380В |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток |△(A): | 0.01, 0.03, 0.1, 0.5 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Условный номинальный короткий ток inc: | 6kA |
| Условный номинальный остаточный короткий ток |△c: | 6kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон остаточных срабатывающих токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Вместимость соединения: | Жесткий провод 25мм² |

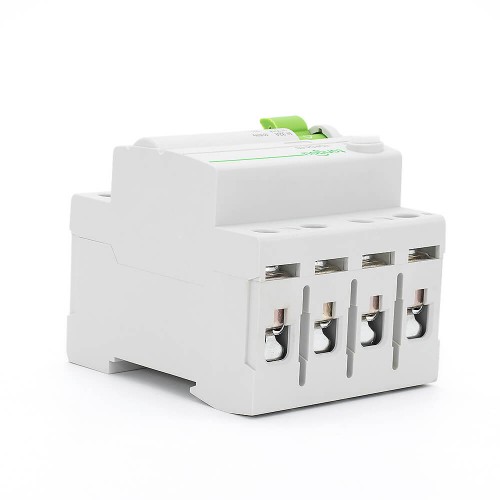

| Терминалы соединения | Терминалы с винтами Столбчатые терминалы с зажимом |
| Момент зажимки | 2.0 Нм |
| Установка | На симметричную DIN-рельсу 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 4P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 25A | TORD4-63/4/25/003 | – | TORD4-63/4/25/03 | TORD4-63/4/25/05 | ||
| 8 | |||||||
| – | |||||||
| 40A | TORD4-63/4/40/003 | TORD4-63/4/40/01 | TORD4-63/4/40/03 | TORD4-63/4/40/05 | |||
| 63A | TORD4-63/4/63/003 | TORD4-63/4/63/01 | TORD4-63/4/63/03 | TORD4-63/4/63/05 | |||
| 80A | TORD4-63/4/80/003 | TORD4-63/4/80/01 | TORD4-63/4/80/03 | TORD4-63/4/80/05 | |||
| 100A | TORD4-63/4/100/003 | TORD4-63/4/100/01 | TORD4-63/4/100/03 | – | |||
| Номинальное напряжение (Ue) | 4P | 400-415V | |||||
| Рабочая частота | 50/60Hz |
