Description

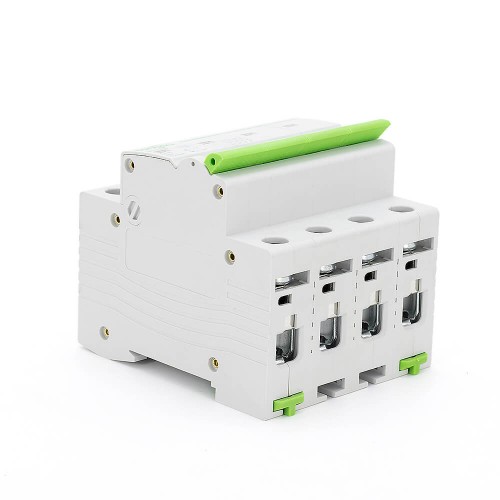

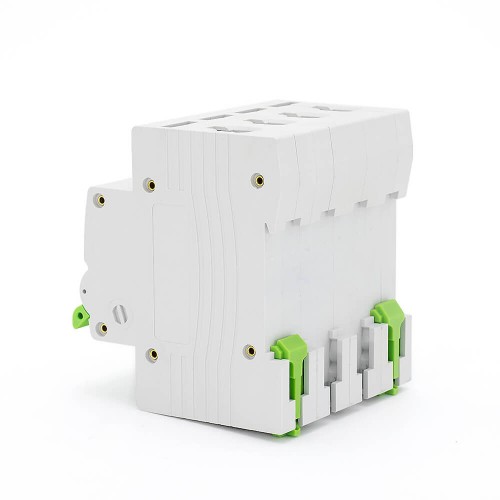

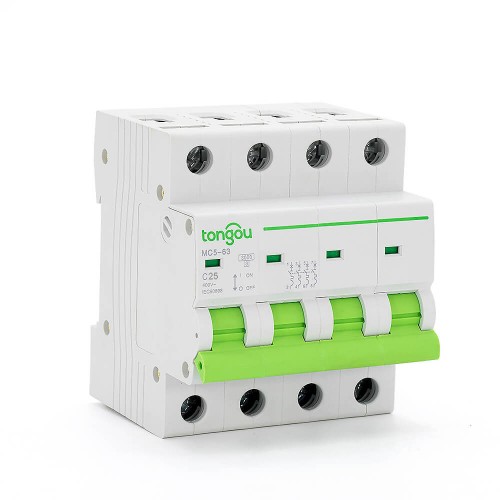

Мини-переключатель TOMC5-63
Мини-переключатель TOMC5-63 3KA 110V 220V Кривая C 4P 32A MCB идеально подходит для устройств, где пространство ограничено или требуется мало исходящих цепей.
Элементы могут быть добавлены к любым входящим или исходящим устройствам, если это необходимо.
В ассортименте много преимуществ, включая то, что они изготовлены из прочного стали, что делает их долговечными, они готовы к установке, что делает монтаж очень простым, и они используют компактные переключатели, которые обеспечивают превосходную защиту.
Особенности мини-переключателя TOMC5-63 MCB
1. Кривые срабатывания B, C, D.
2. Мини-переключатель MCB предназначен для непрофессиональной эксплуатации неподготовленным персоналом без техобслуживания.
3. Рекомендуется установить специальные устройства, такие как устройства защиты от перенапряжения, аресторы и т.д., на входной провод перед MCB в качестве предосторожности против возможных перенапряжений напряжения и тока на его входной стороне.
4. При правильном выборе и установке кривой срабатывания MCB срабатывает и выключает свою защищаемую цепь в случае аварии, тем самым обеспечивая защиту от электрических ударов.
5. Удовлетворив условиям и применениям, упомянутым выше, MCB с устройством “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Название модели | TOMC5-63/4/C25 |
| Количество полюсов: | 4 |
| Номинальное напряжение: | АС 110В 220В |
| Номинальный ток(А): | 25 |
| Кривая срабатывания: | C |
| Номинальная короткозащитная способность (lcn): | 3kA |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное ударное выносимое напряжение: | 6.2kV |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминал подключения: | Терминал с винтом / Столбовой терминал с клеммой |
| Вместимость подключения: | Жесткий провод до 25мм² |
| Момент затяжки: | 2.0Нм |
| Установка: | На симметричную рельсовую рельсу DIN 35мм / Установка на панель |
| Стандарты | IEC 60947-2 IEC 60898-1 EN60898-1 AS/NES 60898.1 |
| Уровень защиты IP | IP40 для модульного корпуса, соответствующего IEC 60529 |
| IP20, соответствующий IEC 60529 | |
| Высота эксплуатации | 2000м |
| Температура окружающего воздуха при эксплуатации | -35℃ до +70℃ |
| Температура окружающего воздуха при хранении | -40℃ до +85℃ |
| Тип | Ширина в 9 мм модуле | ||||
| 4P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
8 |
 | 1A | TOMC5-63/4/B1 | TOMC5-63/4/C1 | TOMC5-63/4/D1 | |
| 3A | TOMC5-63/4/B3 | TOMC5-63/4/C3 | TOMC5-63/4/D3 | ||
| 5A | TOMC5-63/4/B5 | TOMC5-63/4/C5 | TOMC5-63/4/D5 | ||
| 6A | TOMC5-63/4/B6 | TOMC5-63/4/C6 | TOMC5-63/4/D6 | ||
| 10A | TOMC5-63/4/B10 | TOMC5-63/4/C10 | TOMC5-63/4/D10 | ||
| 16A | TOMC5-63/4/B16 | TOMC5-63/4/C16 | TOMC5-63/4/D16 | ||
| 20A | TOMC5-63/4/B20 | TOMC5-63/4/C20 | TOMC5-63/4/D20 | ||
| 25A | TOMC5-63/4/B25 | TOMC5-63/4/C25 | TOMC5-63/4/D25 | ||
| 32A | TOMC5-63/4/B32 | TOMC5-63/4/C32 | TOMC5-63/4/D32 | ||
| 40A | TOMC5-63/4/B40 | TOMC5-63/4/C40 | TOMC5-63/4/D40 | ||
| 50A | TOMC5-63/4/B50 | TOMC5-63/4/C50 | TOMC5-63/4/D50 | ||
| 63A | TOMC5-63/4/B63 | TOMC5-63/4/C63 | TOMC5-63/4/D63 | ||
