Description

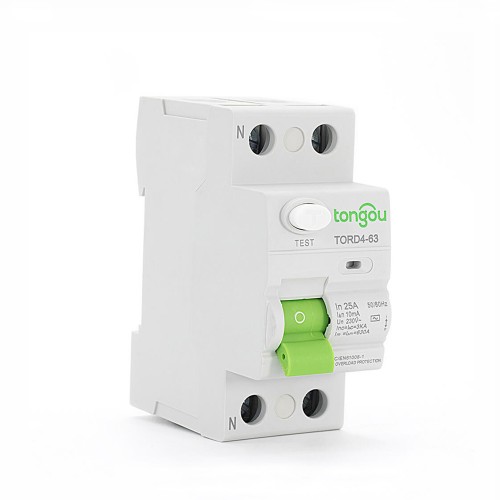

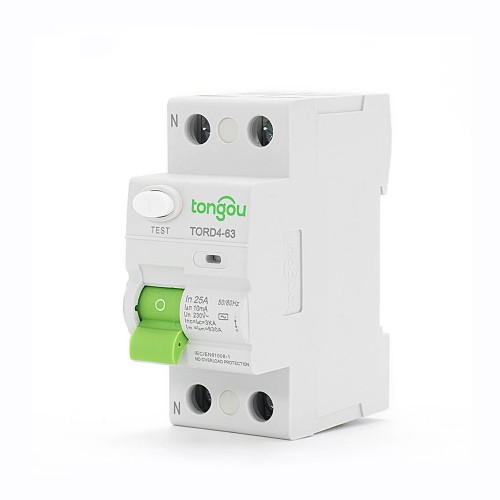

Электронный тип RCD RCCB A/AC Переключатель остаточных токов применим к электрическим цепям с номинальным напряжением 230/400В AC, частотой 50/60Гц и номинальным током до 125Амп.
Основная функция – обеспечение безопасности оператора и также предоставление защиты от пожарных опасностей. Ток земляного замыкания вызван неисправностью устройства защиты от перегрузки.
Специальные советы по электронному типу RCD RCCB:
1. RCCB с номинальной чувствительностью 10мА может использоваться в качестве вспомогательного устройства защиты для предотвращения потери питания других защитных устройств.
2. RCCB специально разработан для домашней установки и других аналогичных применений. Оно управляется непрофессионалами и не требует обслуживания.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямой контактностью между двумя защищаемыми линиями или током утечки между двумя линиями.
4. Для соответствия вышеуказанным условиям и применениям, RCCB с “ВКЛ-ВЫКЛ” указывает, что устройство считается подходящим для функции изоляции.
| Название модели | TORD4-63 |
| Модель | Электромагнитный тип |
| Характеристика остаточных токов: | A,AC |
| Количество полюсов: | 2P |
| Номинальная вместимость для замыкания и разрыва: | 630А |
| Номинальный ток (А): | 16, 25, 32, 40, 63, 80 |
| Номинальное напряжение: | 220В/380В |
| Номинальная частота: | 50/60Гц |
| Номинальный остаточный рабочий ток |△(А): | 0.01 |
| Номинальный остаточный нерабочий ток |△ no: | 0.5|△ n |
| Номинальный условный короткозамыкающий ток inc: | 3КА |
| Номинальный условный остаточный короткозамыкающий ток |△c: | 3КА |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Диапазон срабатывания остаточных токов: | 0.5||△n~|△n |
| Электромеханическая выносливость | ≥4000 циклов |
| Вместимость соединения: | Жесткая проводка 25мм² |
| Соединительный терминал | Терминальный стержень Столбчатый терминал с зажимом |
| Момент затяжки | 2.0 Нм |
| Установка | На симметричный DIN-рельс 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz |
