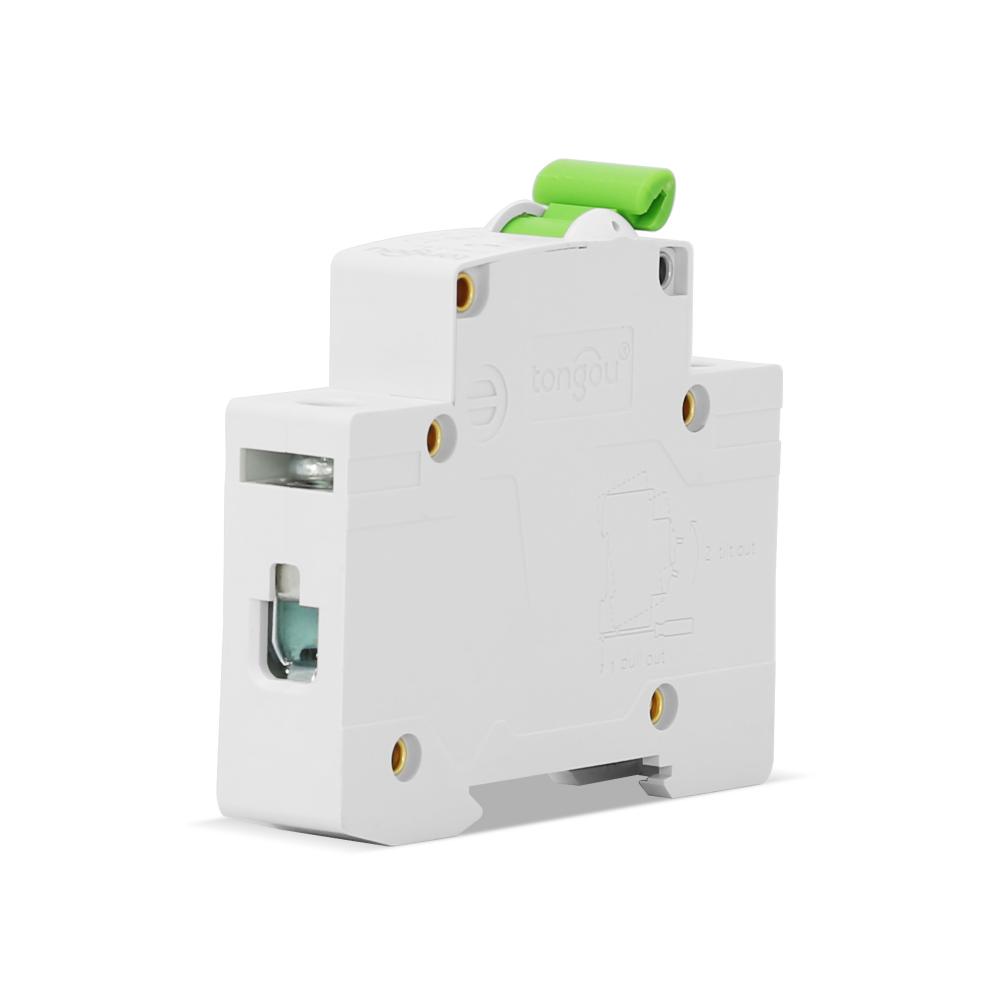

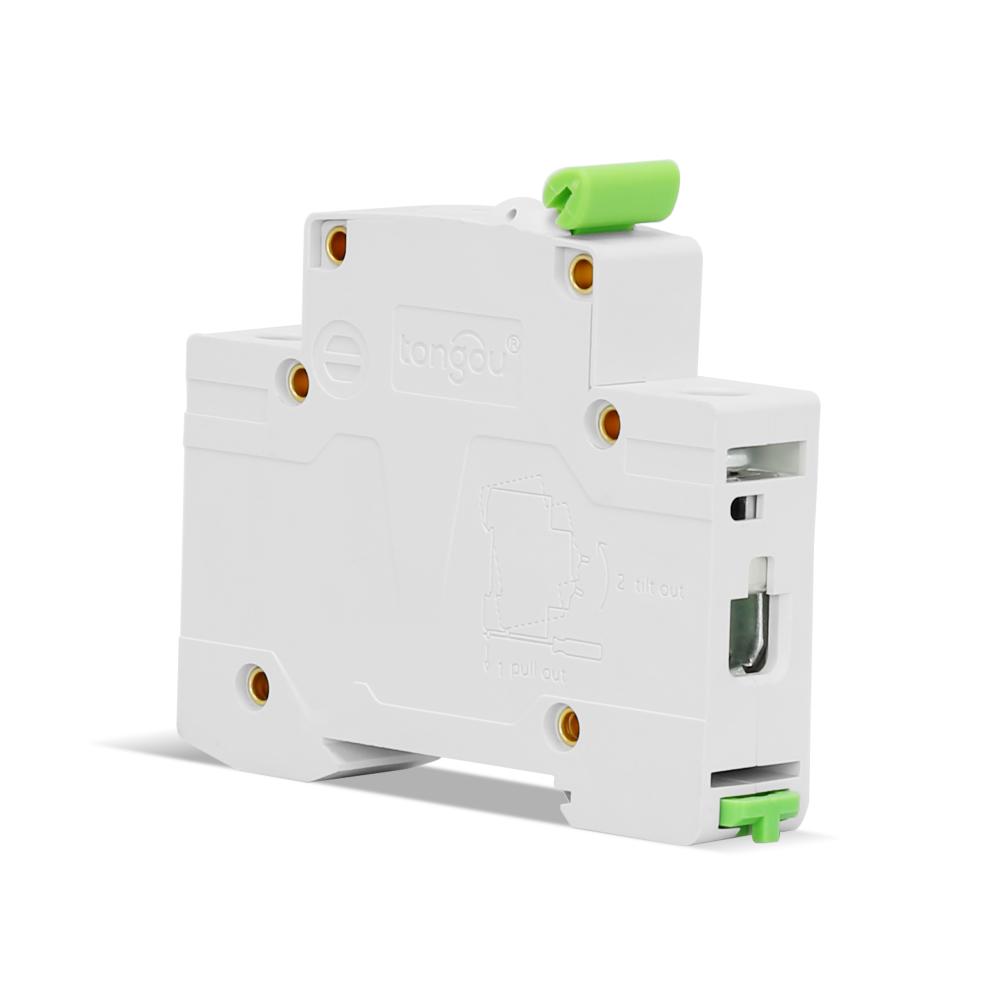

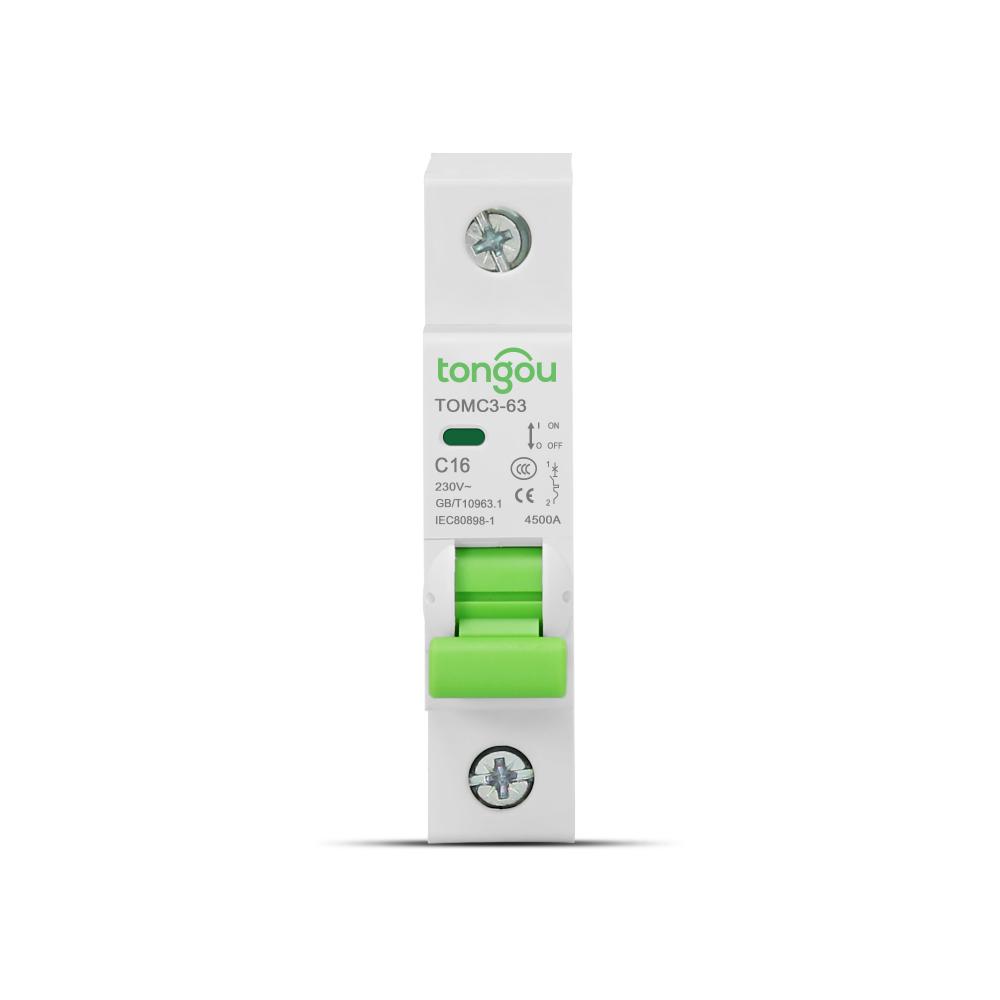

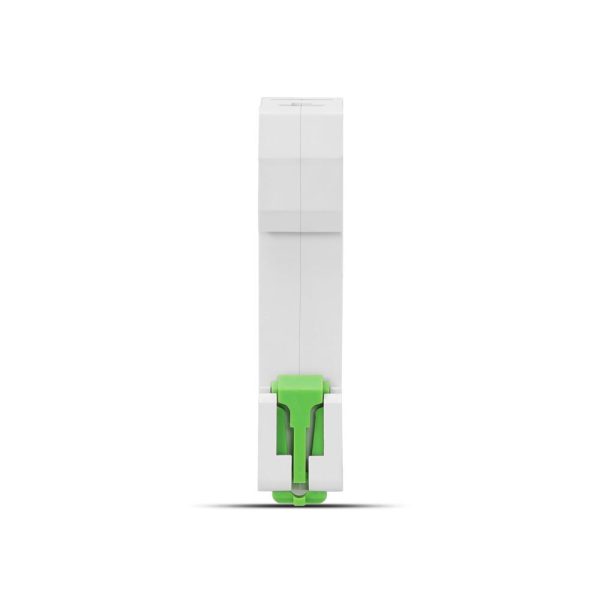

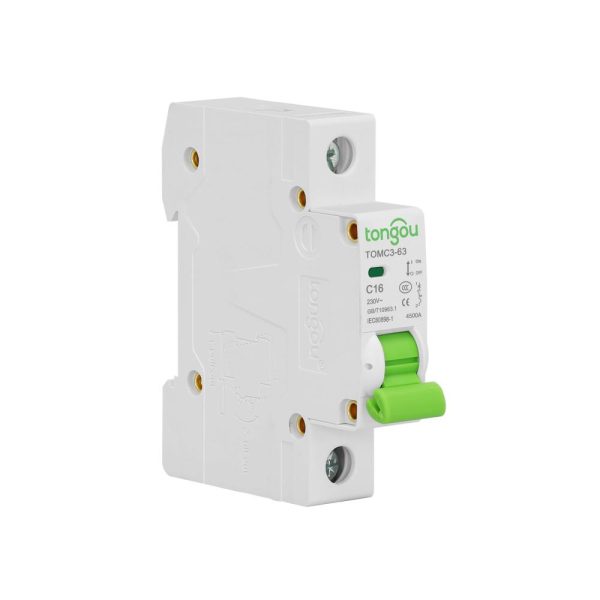

TOMC3-63 3KA 1P 32A MCB Микросхемный Переключатель
АС 1P 32А MCB TOMC3-63 является очень распространенным видом преобразователя, подходящим для малых AC напряжений. Например, он широко используется в некоторых коммерческих, промышленных и жилых зданиях.
АС 1P 32А MCB имеет множество аксессуаров для выбора, модульные и гибкие комбинации, и он очень удобен для установки пользователей.
Он использует механизм с энергией для работы, и контакты быстро закрываются, что преодолевает негативные эффекты, вызванные скоростью ручной работы ручки, и улучшает срок службы продукта.
Особые советы 1P 32A MCB
1. MCB предназначен для использования непрофессионалами, не требует обучения и не требует обслуживания.
2. Удовлетворяя условиям и применениям, упомянутым выше, MCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
3. Рекомендуется устанавливать особые устройства, такие как устройства защиты от перенапряжения, грозовые аресты и т.д., на входной провод к MCB в качестве предосторожности против потенциальных перенапряжений напряжения и тока на его стороне питания.
4. Выберите подходящую кривую выключения и установите ее правильно, MCB выключится и закроет свою защищенную цепь при возникновении сбоя, тем самым обеспечивая защиту от электрических ударов.
5. Кривые выключения B, C, D (см. график 1):
Изображение не может быть отображено. Если это изображение является неотъемлемой частью контента, пожалуйста, проверьте корректность веб-ссылки и доступность изображения.
| Название модели | TOMC3-63/1/C32 |
| Количество полюсов: | 1 |
| Номинальное напряжение: | АС 110В 220В |
| Номинальный ток(А): | 32 |
| Кривая выключения: | C |
| Номинальная короткозамыкающая способность (lcn): | 3 кА |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное импульсное выносное напряжение: | 6.2 кВ |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминал соединения: | Терминалы с зажимом / стержневые терминалы с зажимом |
| Ёмкость соединения: | Жесткая проводка до 25мм² |
| Момент затяжки: | 2.0 Нм |
| Установка: | На симметричный DIN рельс 35мм / монтаж на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Класс защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Рабочая высота: | 2000 м |
| Температура окружающего воздуха для работы: | -35°C до +70°C |
| Температура окружающего воздуха для хранения: | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 1P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
2 |
| 1A | TOMC3-63/1/B1 | TOMC3-63/1/C1 | TOMC3-63/1/D1 | |
| 3A | TOMC3-63/1/B3 | TOMC3-63/1/C3 | TOMC3-63/1/D3 | ||
| 5A | TOMC3-63/1/B5 | TOMC3-63/1/C5 | TOMC3-63/1/D5 | ||
| 6A | TOMC3-63/1/B6 | TOMC3-63/1/C6 | TOMC3-63/1/D6 | ||
| 10A | TOMC3-63/1/B10 | TOMC3-63/1/C10 | TOMC3-63/1/D10 | ||
| 16A | TOMC3-63/1/B16 | TOMC3-63/1/C16 | TOMC3-63/1/D16 | ||
| 20A | TOMC3-63/1/B20 | TOMC3-63/1/C20 | TOMC3-63/1/D20 | ||
| 25A | TOMC3-63/1/B25 | TOMC3-63/1/C25 | TOMC3-63/1/D25 | ||
| 32A | TOMC3-63/1/B32 | TOMC3-63/1/C32 | TOMC3-63/1/D32 | ||
| 40A | TOMC3-63/1/B40 | TOMC3-63/1/C40 | TOMC3-63/1/D40 | ||
| 50A | TOMC3-63/1/B50 | TOMC3-63/1/C50 | TOMC3-63/1/D50 | ||
| 63A | TOMC3-63/1/B63 | TOMC3-63/1/C63 | TOMC3-63/1/D63 | ||
