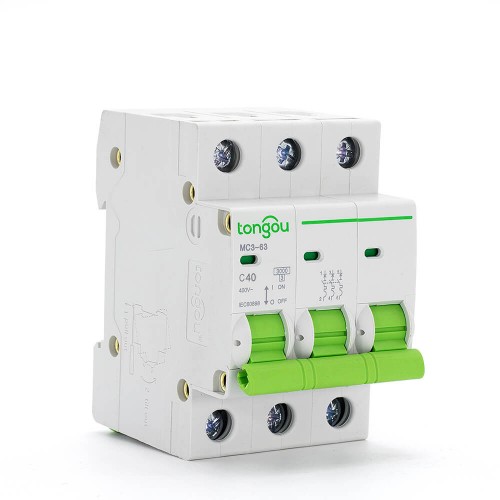

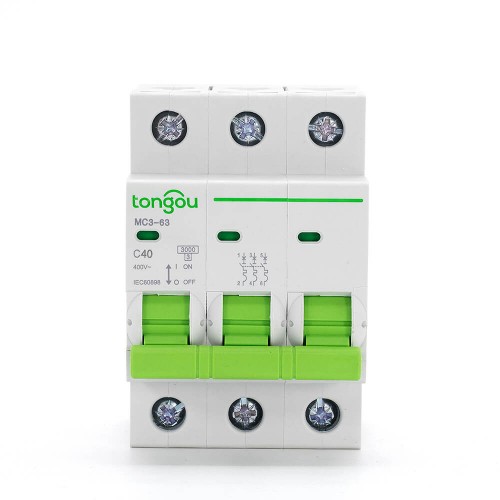

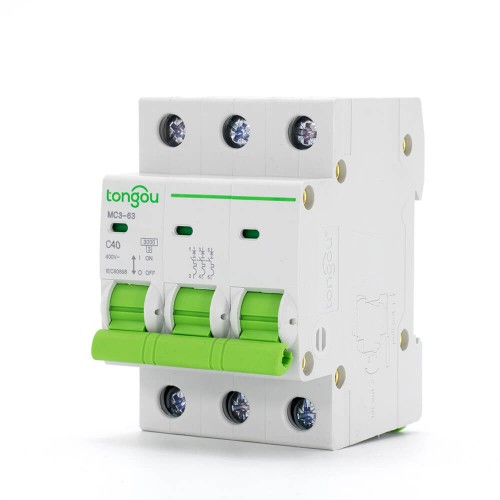

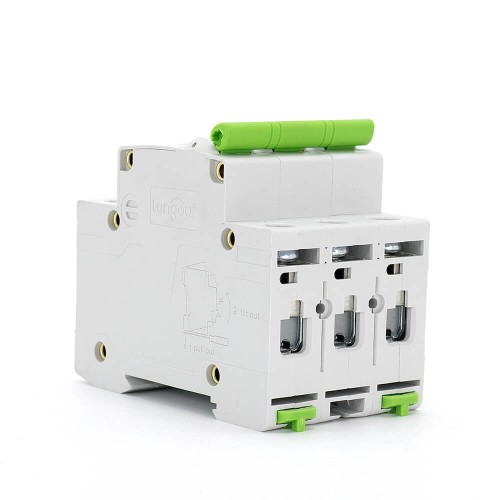

TOMC3-63 УА 3P 40А Микросхемный Переключатель MCB
УА 3P 40А Микросхемный Переключатель TOMC3-63 использует новый эталон в конечной распределенной сети и обеспечивает абсолютную безопасность защиты цепей. Он предлагает большую непрерывность работы и просто выбирать с понятными номерами деталей.
УА 3P 40А Микросхемный Переключатель TOMC3-63 удобен для установки с быстрыми, эргономичными и безопасными зажимами терминалов и крепкими соединениями (в два раза больше стандартного момента затяжки).
Также он экологически дружен с 100% перерабатываемыми и восстанавливаемыми материалами.
Особые советы для УА 3P 40А Микросхемного Переключателя
1. MCB предназначен для использования непрофессионалами, не требует обучения и не требует обслуживания.
2. Удовлетворяя условиям и применениям, упомянутым выше, MCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
3. При правильном выборе и установке соответствующей кривой выключения MCB выключается и переключает свою защищенную цепь в случае сбоя, тем самым обеспечивая защиту от электрических ударов.
4. Кривые выключения B, C, D (см. график 1):
Изображение не может быть отображено. Пожалуйста, проверьте доступность ссылки на изображение.
| Название модели | TOMC3-63/3/C40 |
| Количество полюсов: | 3 |
| Номинальное напряжение: | АС 110В 220В 400В |
| Номинальный ток(А): | 40 |
| Кривая выключения: | C |
| Номинальная короткозамыкающая способность (lcn): | 3 кА |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное импульсное выносное напряжение: | 6.2 кВ |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминал соединения: | Терминалы с зажимом / стержневые терминалы с зажимом |
| Ёмкость соединения: | Жесткая проводка до 25мм² |
| Момент затяжки: | 2.0 Нм |
| Установка: | На симметричный DIN рельс 35мм / монтаж на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Класс защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Рабочая высота: | 2000 м |
| Температура окружающего воздуха для работы: | -35°C до +70°C |
| Температура окружающего воздуха для хранения: | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 3P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
6 |
| 1A | TOMC3-63/3/B1 | TOMC3-63/3/C1 | TOMC3-63/3/D1 | |
| 3A | TOMC3-63/3/B3 | TOMC3-63/3/C3 | TOMC3-63/3/D3 | ||
| 5A | TOMC3-63/3/B5 | TOMC3-63/3/C5 | TOMC3-63/3/D5 | ||
| 6A | TOMC3-63/3/B6 | TOMC3-63/3/C6 | TOMC3-63/3/D6 | ||
| 10A | TOMC3-63/3/B10 | TOMC3-63/3/C10 | TOMC3-63/3/D10 | ||
| 16A | TOMC3-63/3/B16 | TOMC3-63/3/C16 | TOMC3-63/3/D16 | ||
| 20A | TOMC3-63/3/B20 | TOMC3-63/3/C20 | TOMC3-63/3/D20 | ||
| 25A | TOMC3-63/3/B25 | TOMC3-63/3/C25 | TOMC3-63/3/D25 | ||
| 32A | TOMC3-63/3/B32 | TOMC3-63/3/C32 | TOMC3-63/3/D32 | ||
| 40A | TOMC3-63/3/B40 | TOMC3-63/3/C40 | TOMC3-63/3/D40 | ||
| 50A | TOMC3-63/3/B50 | TOMC3-63/3/C50 | TOMC3-63/3/D50 | ||
| 63A | TOMC3-63/3/B63 | TOMC3-63/3/C63 | TOMC3-63/3/D63 | ||
