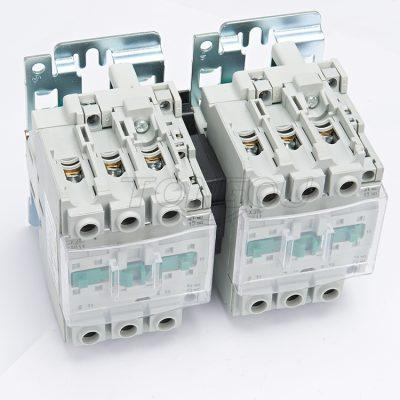

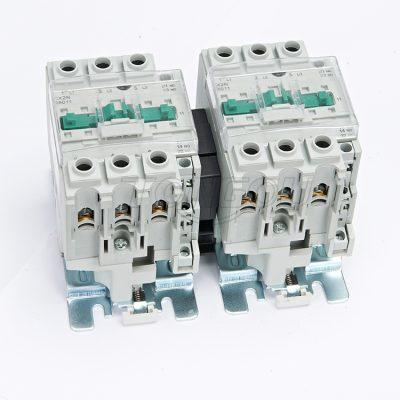

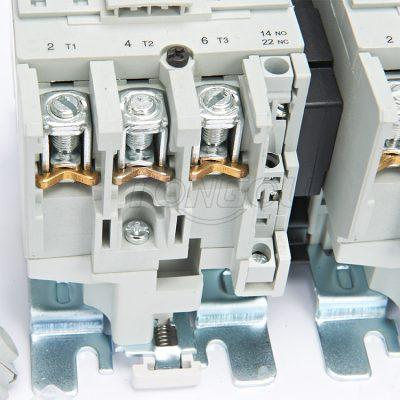

Контактор с механической блокировкой TOC2XN-MI50 50А – это электроуправляемый переключатель, используемый для переключения электрической силовой цепи, аналогично реле, но с более высокими номинальными токами и некоторыми другими различиями, контактор управляется цепью, имеющей гораздо ниже уровень мощности, чем переключаемая цепь.
Контакторы бывают разных форм и мощностей с различными функциями. В отличие от автоматического выключателя, контактор не предназначен для прерывания тока короткого замыкания. Контакторы варьируются от тех, имеющих мощность нескольких ампер, до тех, у которых она достигает тысяч ампер, и от 24 В DC до многих киловольт.
Физический размер контакторов варьируется от устройств, размером достаточных для удержания одной рукой, до больших устройств, размером примерно метр на сторону. Контакторы используются для управления электрическими двигателями, освещением, обогревом, конденсаторными баками, термическими испарителями и другими электрическими нагрузками.
Контакторы классифицируются по номинальному току, предназначенному для нагрузки на контакт (полюс), максимальной точке выдержки перенапряжения, циклу работы, ожидаемой продолжительности службы, напряжению и напряжению катушки. Универсальный контактор управления двигателями может быть подходящим для тяжелой стартовой работы на больших двигателях; так называемые “контакторы определенного назначения” тщательно адаптированы для таких приложений, как старт двигателя компрессора кондиционирования.
Категории применения IEC
Номинальный ток контактора зависит от категории применения. Примеры категорий IEC в стандарте 60947 описаны следующим образом:
- AC-1 – Неиндуктивные или слабоиндуктивные нагрузки, сопротивление печей
- AC-2 – Старт однокольцевых двигателей: старт, выключение
- AC-3 – Старт одно_PHASE двигателей и только после того, как двигатель достигнет скорости. (Make Locked Rotor Amps (LRA), Break Full Load Amps (FLA))
- AC-4 – Старт одно_PHASE двигателей с кратковременным стартом и забиванием. Быстрый старт/останов. (Make and Break LRA)
Реле и вспомогательные контактные блоки классифицируются согласно IEC 60947-5-1.
- AC-15 – Управление электромагнитными нагрузками (>72 ВА)
- DC-13 – Управление электромагнитами
| Тип | Номинальный ток | Управляемая мощность (кВт) | ||||
| AC-3(A) | ||||||
| 220V | 380V | 415V | 440V | 660V | ||
| TOC2XN-MI-09 | 9 | 2.2 | 4 | 4 | 4 | 5.5 |
| TOC2XN-MI-12 | 12 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 |
| TOC2XN-MI-18 | 18 | 7.5 | 7.5 | 9 | 9 | 10 |
| TOC2XN-MI-25 | 25 | 5.5 | 11 | 11 | 11 | 15 |
| TOC2XN-MI-32 | 32 | 7.5 | 15 | 15 | 15 | 18.5 |
| TOC2XN-MI-40 | 40 | 18.5 | 18.5 | 22 | 22 | 30 |
| TOC2XN-MI-50 | 50 | 15 | 22 | 25 | 30 | 33 |
| TOC2XN-MI-63 | 63 | 18.5 | 30 | 37 | 37 | 37 |
| TOC2XN-MI-80 | 80 | 22 | 37 | 45 | 45 | 45 |
| TOC2XN-MI-95 | 95 | 22 | 45 | 45 | 45 | 41 |
