Description

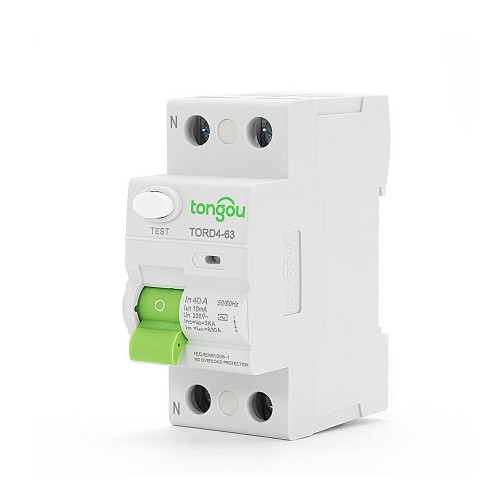

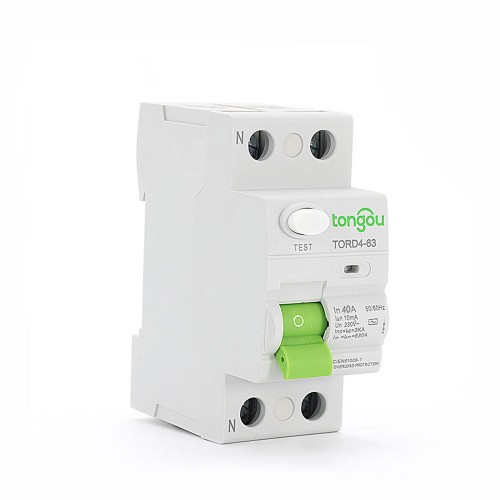

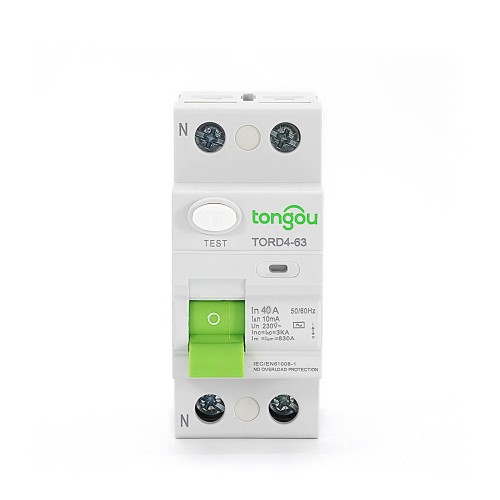

Двуполный RCCB 40 Ампер RCD подходит для цепей с номинальным напряжением 230/400V AC, частотой 50/60Гц и номинальным током до 125Амп.
RCCB обеспечивает защиту от пожарных опасностей, вызванных токовыми земными короткими замыканиями, вызванными неисправностью устройства защиты от перегрузки.
Его принцип работы заключается в предоставлении косвенной защиты для тела оператора при наличии неизолированных живых частей. Он должен быть подключен к подходящему земельному электроду.
Очень важно обращать внимание на безопасность использования электричества, и также очень важно выбрать качественное устройство защиты от утечки тока.
Двуполный RCCB 40 Ампер Особые советы:
1. RCCB предназначен для непрофессиональной установки в домашних условиях и других аналогичных приложениях. И не требует обслуживания.
2. RCCB с номинальной чувствительностью 10мА может использоваться в качестве вспомогательного защитного устройства для предотвращения невозможности предотвращения электрических ударов другими защитными устройствами.
3. RCCB обеспечивает защиту от электрических ударов, вызванных прямым контактом между двумя защищаемыми линиями или утечковым током между этими двумя проводами.
5. Для удовлетворения вышеуказанных условий и применений RCCB с устройством “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
| Тип продукта или компонента | Остаточная тока |
| Название модели | TORD4-63 |
| Характеристика остаточных токов: | AC |
| Описание полюсов: | 2P |
| Номинальная вместимость для взрыва и разрыва | 630A |
| Номинальный ток [In] | 40A |
| Номинальное напряжение | 230/240 В |
| Номинальная частота | 50/60Гц |
| Номинальный остаточный рабочий ток : | 30мА Соответствует IEC/EN 61008-1 IEC/EN 61008-2-1 |
| Стандарты | IEC/EN 61008-1 IEC/EN 61008-2-1 AS/NZS 61008-1 |
| Номинальное withstand напряжение импульса [uimp] | 4 кВ |
| Условный номинальный остаточный короткое замыкание тока : | 6kA |
| Время срабатывания: | Мгновенное срабатывание ≤0.1с |
| Номинальная вместимость для разрыва и взрыва: | Im 500A Соответствует IEC/EN 61008-1 61008-2 |
| Электромеханическая выносливость | ≥2000 циклов |
| Вместимость соединения: | Верх или Низ – 1…16 мм² – гибкий с ободком Верх или Низ – 1…16 мм² – гибкий Верх или Низ – 1…25 мм² – жесткий |
| Терминалы соединения | Терминальный винт Столбчатый терминал с зажимом |
| Момент затяжки | 2.0 Нм Верх или Низ |
| Установка | На симметричный DIN рельс 35мм Установка на панель |
| Тип Продукт | AC | Ширина в 9 мм модуле | |||||
| 2P | Чувствительность | 10mA | 30mA | 100mA | 300mA | 500mA | |
Номерация
| 16A | TORD4-63/2/16/001 | – | – | – | – | |
| 4 | |||||||
| 25A | TORD4-63/2/25/001 | TORD4-63/2/25/003 | – | TORD4-63/2/25/03 | TORD4-63/2/25/05 | ||
| 40A | TORD4-63/2/40/003 | TORD4-63/2/40/01 | TORD4-63/2/40/03 | TORD4-63/2/40/05 | |||
| 63A | – | TORD4-63/2/63/003 | TORD4-63/2/63/01 | TORD4-63/2/63/03 | TORD4-63/2/63/05 | ||
| 80A | TORD4-63/2/80/003 | TORD4-63/2/80/01 | TORD4-63/2/80/03 | – | |||
| 100A | TORD4-63/2/100/003 | TORD4-63/2/100/01 | TORD4-63/2/100/03 | – | |||
| Номинальное напряжение (Ue) | 2P | 110-240V | |||||
| Рабочая частота | 50/60Hz |
