Description

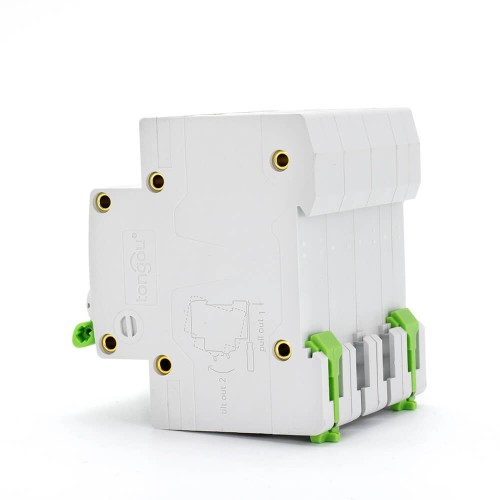

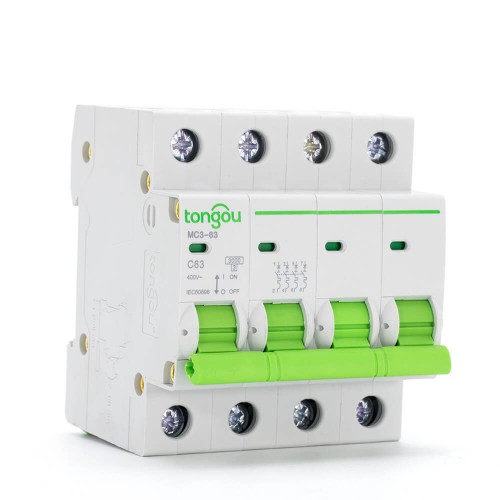

3КА 110В 220В Кривая C 4P 63А Микросхемный Переключатель MCB
УА 4P 63А Микросхемный Переключатель MCB TOMC3-63 имеет элегантный внешний вид; изогнутый крышок и ручки делают операцию комфортной с окном для индикации позиции контактов.
УА 4P 63А Микросхемный Переключатель MCB разработан с прозрачным крылом для ярлыка. В случае перегрузки, чтобы защитить цепь, ручки MCB выключаются и останавливаются в центральном положении, что позволяет быстро решить проблемную линию.
Ручка не может оставаться в этом положении во время ручной операции. Ручка MCB может быть зафиксирована в позиции “ВКЛ” или “ВЫКЛ” для предотвращения ненужной операции продукта.
Особые советы для 4P 63А Микросхемного Переключателя MCB
1. MCB предназначен для использования непрофессионалами без обучения и не требует технического обслуживания.
2. Рекомендуется установить специальные устройства, такие как устройства защиты от перенапряжения, грозовые аресты и т.д., на входном проводе к MCB для предотвращения потенциальных перенапряжений напряжения и тока на его стороне питания.
3. Кривые выключения B, C, D.
4. При правильном выборе и установке соответствующей кривой выключения MCB выключается и переключает свою защищенную цепь в случае сбоя, тем самым обеспечивая защиту от электрических ударов.
5. Для соответствия вышеуказанным условиям и применениям, MCB с индикатором “ВКЛ-ВЫКЛ” считается подходящим для функции изоляции.
Изображение не может быть отображено. Пожалуйста, проверьте доступность ссылки на изображение.
| Название модели | TOMC3-63/4/C63 |
| Количество полюсов: | 4 |
| Номинальное напряжение: | АС 110В 220В 400В |
| Номинальный ток(А): | 63 |
| Кривая выключения: | C |
| Номинальная короткозамыкающая способность (lcn): | 3 кА |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное импульсное выносное напряжение: | 6.2 кВ |
| Электромеханическая выносливость: | ≥ 6000 |
| Терминал соединения: | Терминалы с зажимом / стержневые терминалы с зажимом |
| Ёмкость соединения: | Жесткая проводка до 25мм² |
| Момент затяжки: | 2.0 Нм |
| Установка: | На симметричный DIN рельс 35мм / монтаж на панель |
| Стандарты | IEC 60947-2, IEC 60898-1, EN60898-1 , AS/NES 60898.1 |
| Класс защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Рабочая высота: | 2000 м |
| Температура окружающего воздуха для работы: | -35°C до +70°C |
| Температура окружающего воздуха для хранения: | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 4P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
8 |
| 1A | TOMC3-63/4/B1 | TOMC3-63/4/C1 | TOMC3-63/4/D1 | |
| 3A | TOMC3-63/4/B3 | TOMC3-63/4/C3 | TOMC3-63/4/D3 | ||
| 5A | TOMC3-63/4/B5 | TOMC3-63/4/C5 | TOMC3-63/4/D5 | ||
| 6A | TOMC3-63/4/B6 | TOMC3-63/4/C6 | TOMC3-63/4/D6 | ||
| 10A | TOMC3-63/4/B10 | TOMC3-63/4/C10 | TOMC3-63/4/D10 | ||
| 16A | TOMC3-63/4/B16 | TOMC3-63/4/C16 | TOMC3-63/4/D16 | ||
| 20A | TOMC3-63/4/B20 | TOMC3-63/4/C20 | TOMC3-63/4/D20 | ||
| 25A | TOMC3-63/4/B25 | TOMC3-63/4/C25 | TOMC3-63/4/D25 | ||
| 32A | TOMC3-63/4/B32 | TOMC3-63/4/C32 | TOMC3-63/4/D32 | ||
| 40A | TOMC3-63/4/B40 | TOMC3-63/4/C40 | TOMC3-63/4/D40 | ||
| 50A | TOMC3-63/4/B50 | TOMC3-63/4/C50 | TOMC3-63/4/D50 | ||
| 63A | TOMC3-63/4/B63 | TOMC3-63/4/C63 | TOMC3-63/4/D63 | ||
