Description

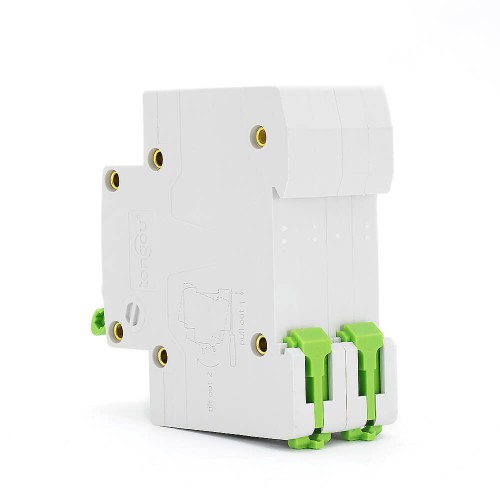

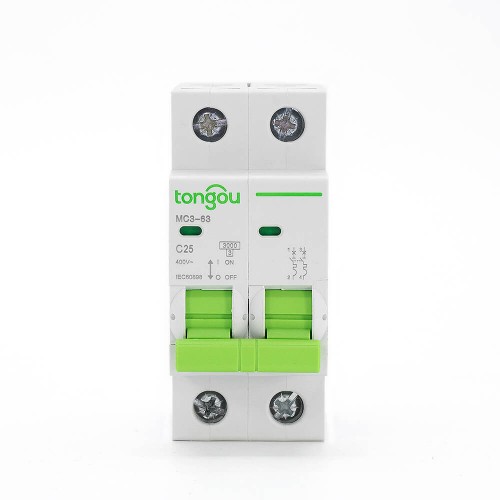

TOMC5-63 2P 63A MCB
Это автоматически управляемый электрический выключатель, разработанный для защиты электрической схемы от повреждения, вызванного избыточным током, обычно связанным с перегрузкой или коротким замыканием. Его основная функция – прервать поток тока после обнаружения дефекта.
Специальные советы по 63A MCB
1. MCB предназначен для непрофессиональной эксплуатации лицами, не прошедшими обучение, и не требует обслуживания.
2. Выберите подходящую кривую срабатывания и установите ее правильно, MCB сработает и закроет свою защищенную схему при возникновении дефекта, тем самым обеспечивая защиту от электрических ударов.
3. Рекомендуется установить особые устройства, такие как устройства защиты от перенапряжения, аресторы и т.д. на линии перед MCB в качестве предосторожности против потенциальных всплешек напряжения и тока на его входной стороне.
4. Удовлетворив вышеуказанным условиям и применениям, MCB с устройством индикации “ВКЛ-ВЫКЛ” считается подходящим для изоляционной функции.
5. Кривая срабатывания B, C, D (см. график 1):
| Название модели | TOMC5-63/2/C63 |
| Количество полюсов: | 2 |
| Номинальное напряжение: | AC 110V 220V |
| Номинальный ток (A): | 63 |
| Кривая срабатывания: | C |
| Номинальная вместимость короткого замыкания (lcn): | 3 кА |
| Номинальная частота: | 50/60Гц |
| Класс ограничения энергии: | 3 |
| Номинальное токовый устойчивое напряжение: | 6.2 кВ |
| Электромеханическая выносливость: | ≥ 6000 |
| Контактный терминал: | Терминал с винтом / Столбчатый терминал с зажимом |
| Вместимость соединения: | Жесткая проводка до 25мм² |
| Момент затяжки: | 2.0Нм |
| Установка: | На симметричный DIN-рельс 35мм / Установка на панель |
| Стандарты | IEC 61009-1, EC 61008-1, AS/NZS 61008-1 |
| Класс защиты IP | IP40 для модульного корпуса соответствующего IEC 60529 |
| IP20 соответствующий IEC 60529 | |
| Высота работы | 2000 м |
| Температура окружающего воздуха при эксплуатации | -5°C до +60°C |
| Температура окружающего воздуха при хранении | -40°C до +85°C |
| Тип | Ширина в 9 мм модуле | ||||
| 2P | Номинальное значение (In) | Кривая B | Кривая C | Кривая D |
4 |
 | 1A | TOMC5-63/2/B1 | TOMC5-63/2/C1 | TOMC5-63/2/D1 | |
| 3A | TOMC5-63/2/B3 | TOMC5-63/2/C3 | TOMC5-63/2/D3 | ||
| 5A | TOMC5-63/2/B5 | TOMC5-63/2/C5 | TOMC5-63/2/D5 | ||
| 6A | TOMC5-63/2/B6 | TOMC5-63/2/C6 | TOMC5-63/2/D6 | ||
| 10A | TOMC5-63/2/B10 | TOMC5-63/2/C10 | TOMC5-63/2/D10 | ||
| 16A | TOMC5-63/2/B16 | TOMC5-63/2/C16 | TOMC5-63/2/D16 | ||
| 20A | TOMC5-63/2/B20 | TOMC5-63/2/C20 | TOMC5-63/2/D20 | ||
| 25A | TOMC5-63/2/B25 | TOMC5-63/2/C25 | TOMC5-63/2/D25 | ||
| 32A | TOMC5-63/2/B32 | TOMC5-63/2/C32 | TOMC5-63/2/D32 | ||
| 40A | TOMC5-63/2/B40 | TOMC5-63/2/C40 | TOMC5-63/2/D40 | ||
| 50A | TOMC5-63/2/B50 | TOMC5-63/2/C50 | TOMC5-63/2/D50 | ||
| 63A | TOMC5-63/2/B63 | TOMC5-63/2/C63 | TOMC5-63/2/D63 | ||
