Общее

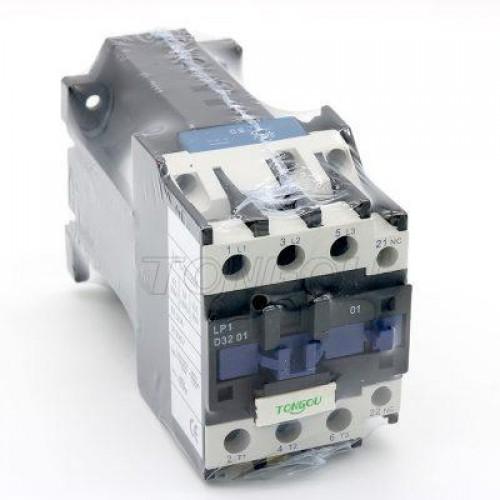

Контактор постоянного тока TOC2-D-32D
Контактор постоянного тока подходит для использования в цепях с номинальным напряжением до 660В постоянного тока (DC) 50Гц или 60Гц, а также в номинальных токах от 9 до 95А в цепях нагрузки DC-3/380В.
Для удаленного управления используется постоянного тока двигатель, который может быть включен, выключен и часто запускаться.
Он также может использоваться в сочетании с вспомогательными контактными группами, аэрозамORAМИ, термореле и другими устройствами.
Технические данные
| Тип | TOC2-09D | TOC2-12D | TOC2-18D | TOC2-25D | TOC2-32D | ||
| Номинальная рабочая | 380v | AC3 | 9 | 12 | 18 | 25 | 32 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | ||
| ток (А) | 660v | AC3 | 6.6 | 8.9 | 12 | 18 | 21 |
| AC4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | ||
| Номинальный тепловой ток (А) | 25 | 25 | 32 | 40 | 50 | ||
| Управляемый | 220/240V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| мощность (кВт) | 415V | 4 | 5.5 | 9 | 11 | 15 | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 600/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Вес (кг) | Контактор постоянного тока | 0.64 | 0.34 | 0.65 | 0.65 | 0.95 | |
| Габариты (мм³) контактор постоянного тока | 76x115x47 | 76x115x47 | 76x120x47 | 88x130x59 | 86x135x59 | ||
| Полюс | 3,4 | 3,4 | 3 | 3,4 | 3 | ||
| Номинальное рабочее напряжение (В) | 380, 660 | 380, 660 | 380, 660 | 380, 660 | 380, 660 | ||
| Номинальное напряжение изоляции (В) | 660 | 660 | 660 | 660 | 660 | ||
| Механическая продолжительность жизни | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Электромагнитная продолжительность жизни | AC x10⁴ | 100 | 100 | 100 | 100 | 80 | |
| AC4 x10⁴ | 20 | 20 | 20 | 20 | 20 | ||
| Работа | Электрический | AC3 x10⁴ | 1200 | 1200 | 1200 | 1200 | 600 |
| продолжительность жизни | AC4 x10⁴ | 300 | 300 | 300 | 300 | 300 | |
| частота | Механическая жизненная способность | 3600 | 3600 | 3600 | 3600 | 3600 | |
| Номинальное управляющее напряжение (В) | 24-660 | 24-660 | 24-660 | 24-660 | 24-660 | ||
| Рабочий | Закрыть | DC% | 0.85~1.1Us 0.85~1.1Us 0.85~1.1Us 0.85~1.1Us 0.85~1.1Us | ||||
| Напряжение | Открыть | DC % 0.10~0.75Us 0.10~0.75Us 0.10~0.75Us 0.10~0.75Us 0.10~0.75Us | |||||
| Тип | TOC2-40D | TOC2-50D | TOC2-65D | TOC2-80D | TOC2-95D | |||
| Номинальная рабочая | 380V | AC3 | 40 | 50 | 65 | 80 | 95 | |
| AC4 | 18.5 | 24 | 28 | 37 | 44 | |||
| ток (А) | 660V | AC3 | 34 | 39 | 42 | 49 | 55 | |
| AC4 | 9 | 12 | 14 | 17.3 | 21.3 | |||
| Номинальный тепловой ток (А) | 60 | 80 | 80 | 125 | 125 | |||
| Управляемый | 220/240V | 11 | 15 | 18.5 | 22 | 25 | ||
| 380/400V | 18.5 | 22 | 30 | 37 | 45 | |||
| мощность (кВт) | 415V | 22 | 30 | 37 | 45 | 45 | ||
| 500V | 22 | 30 | 37 | 55 | 55 | |||
| 600/690V | 30 | 33 | 37 | 45 | 55 | |||
| Вес (кг) | Контактор постоянного тока | 2.185 | 2.185 | 2.185 | 2.525 | 2.525 | ||
| Габариты (мм³) контактор постоянного тока | 128x175x81 | 128x175x87 | 128x183x87 | 128x175x87 | 128x183x87 | |||
| Полюс | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | |||
| Номинальное рабочее напряжение (В) | 380, 660 | 380, 660 | 380, 660 | 380, 660 | 380, 660 | |||
| Номинальное напряжение изоляции (В) | 660 | 660 | 660 | 660 | 660 | |||
| Механическая продолжительность жизни | 800 | 800 | 800 | 600 | 600 | |||
| Электромагнитная продолжительность жизни | AC x10⁴ | 80 | 80 | 80 | 60 | 60 | ||
| AC4 x10⁴ | 15 | 15 | 15 | 10 | 10 | |||
| Работа | Электрический | AC3 x10⁴ | 600 | 600 | 600 | 600 | 600 | |
| продолжительность жизни | AC4 x104 | 300 | 300 | 300 | 300 | 300 | ||
| частота | Механическая жизненная способность3600 | 3600 | 3600 | 3600 | 3600 | |||
| Номинальное управляющее напряжение (В) | 24-660 | 24-660 | 24-660 | 24-660 | 24-660 | |||
| Рабочий | Закрыть | DC % | 0.85~1.1Us | 0.85~1.1Us | 0.85~1.1Us | 0.85~1.1Us | 0.85~1.1Us | |
| Напряжение | Открыть | DC % 0.10~0.75Us | 0.10~0.75Us 0.10~0.75Us 0.10~0.75Us | 0.10~0.75Us | ||||
