Description

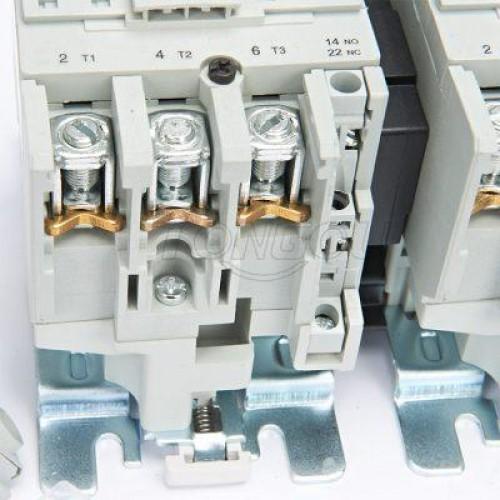

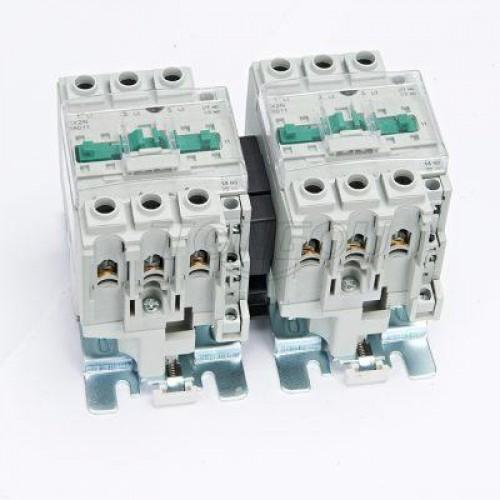

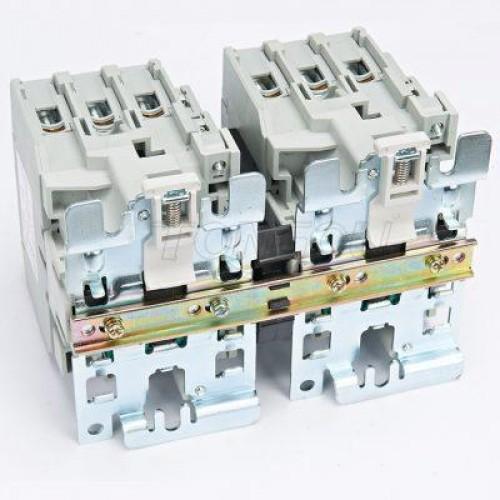

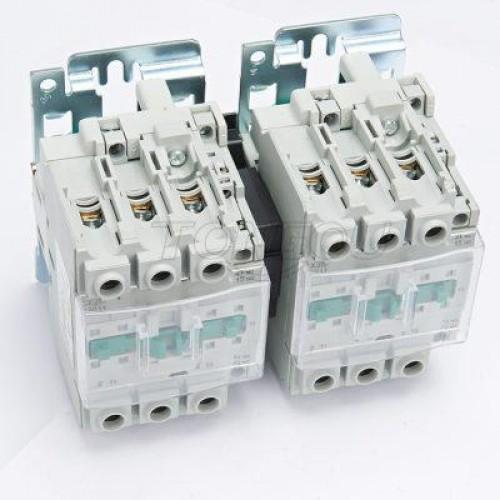

Контактор с механической блокировкой TOC2XN-MI50 50А – это электроуправляемый переключатель, предназначенный для управления электрическими силовыми цепями, аналогично реле, но с более высокой номинальной током и некоторыми другими особенностями, контактор управляется цепью, мощность которой значительно ниже, чем мощность переключаемой цепи.
Контакторы имеют множество форм и различные возможности. В отличие от автоматического выключателя, контактор не предназначен для прерывания тока короткого замыкания.
Контакторы варьируются от моделей с мощностью нескольких ампер до тысяч ампер и от 24 В DC до многих киловольт.
Физический размер контакторов варьируется от размера, достаточных для удержания одной рукой, до размера устройств, примерно метр на сторону. Контакторы используются для управления электрическими двигателями, освещением, обогревом, конденсаторными баками, термическими испарителями и другими электрическими нагрузками.
Контакторы классифицируются по номинальному току на контакт (полюс), максимальной точке выдержки перенапряжения, циклу работы, ожидаемой продолжительности службы, напряжению и напряжению катушки.
Универсальный контактор управления двигателями может быть подходящим для тяжелой стартовой работы на больших двигателях; так называемые “контакторы определенного назначения” тщательно адаптированы для таких приложений, как старт двигателя компрессора кондиционирования.
Категории применения IEC
Номинальный ток контактора зависит от категории применения. Примеры категорий IEC в стандарте 60947 описаны следующим образом:
- AC-1 – Неиндуктивные или слабоиндуктивные нагрузки, сопротивление печей
- AC-2 – Старт однокольцевых двигателей: старт, выключение
- AC-3 – Старт одно_PHASE двигателей и только после того, как двигатель достигнет скорости. (Производить закрытый вращающийся агрегатный амплу (LRA), Прерывать полную нагрузку амплу (FLA))
- AC-4 – Старт одно_PHASE двигателей с кратковременным стартом и забиванием. Быстрый старт/останов. (Производить и прерывать LRA)
Реле и вспомогательные контактные блоки классифицируются согласно IEC 60947-5-1.
- AC-15 – Управление электромагнитными нагрузками (>72 ВА)
- DC-13 – Управление электромагнитами
| Тип | Номинальный ток | Управляемая мощность (кВт) | ||||
| AC-3(A) | ||||||
| 220V | 380V | 415V | 440V | 660V | ||
| TOC2XN-MI-09 | 9 | 2.2 | 4 | 4 | 4 | 5.5 |
| TOC2XN-MI-12 | 12 | 5.5 | 5.5 | 5.5 | 5.5 | 7.5 |
| TOC2XN-MI-18 | 18 | 7.5 | 7.5 | 9 | 9 | 10 |
| TOC2XN-MI-25 | 25 | 5.5 | 11 | 11 | 11 | 15 |
| TOC2XN-MI-32 | 32 | 7.5 | 15 | 15 | 15 | 18.5 |
| TOC2XN-MI-40 | 40 | 18.5 | 18.5 | 22 | 22 | 30 |
| TOC2XN-MI-50 | 50 | 15 | 22 | 25 | 30 | 33 |
| TOC2XN-MI-63 | 63 | 18.5 | 30 | 37 | 37 | 37 |
| TOC2XN-MI-80 | 80 | 22 | 37 | 45 | 45 | 45 |
| TOC2XN-MI-95 | 95 | 22 | 45 | 45 | 45 | 41 |
