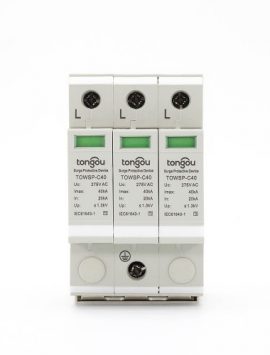

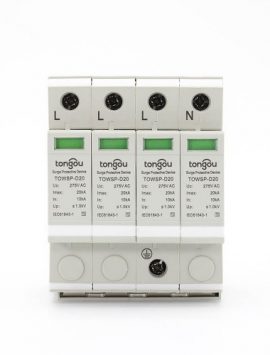

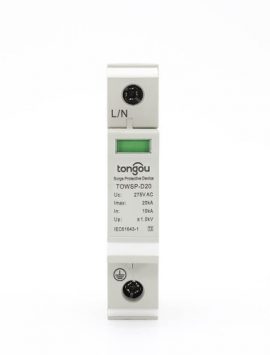

Устройство защиты от всплесков (SPD) является частью системы защиты электрической установки. Оно параллельно подключается к цепи питания нагрузок, которые оно должно защищать. SPD также известен как устройство защиты от грозы.
Если в электрической или коммуникационной схеме внезапно появляется всплеск тока или напряжения из-за внешнего вмешательства, устройство защиты от всплесков в течение очень короткого времени проводит ток в обход, тем самым избегая повреждения всплеском других устройств в системе схемы.
Применение УЗИП

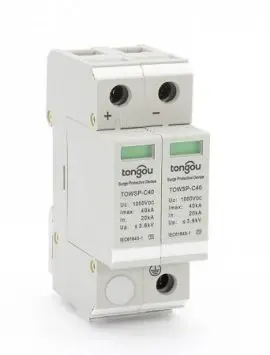

УЗИП защищает систему молниезащиты ведущей электросети от аномально высокого напряжения постоянного тока (DC) или скачков напряжения. SPD состоит из разъединителей, автоматического выключателя, устройства защиты от перенапряжения (SPD) и блока реле перегрузки.
Кроме того, эти устройства защиты от перенапряжения представляют собой экономически эффективный способ сократить время простоя, повысить надежность системы и данных, а также уменьшить повреждение оборудования, вызванное переходными процессами и скачками напряжения в силовых и сигнальных линиях. Устройство защиты от перенапряжения можно использовать на любом объекте или нагрузке (1000 вольт и ниже). Ограничители перенапряжения также служат для различных целей, и их можно использовать где угодно, от дома до коммунальной подстанции. Это устройство устанавливается на автоматических выключателях, накладных трансформаторах, мачтовых трансформаторах, мачтовых стояках и подстанциях электриком.
Как работает СПД?
Проще говоря, устройство защиты от перенапряжения прерывает путь тока, когда в защищаемой цепи возникает переходное напряжение, ограничивает переходное напряжение и отводит ток обратно на землю или его источник, замыкая контакты переключателя. Это предотвращает повреждение подключенного оборудования переходными процессами напряжения.
В устройстве предотвращения перенапряжения требуется по крайней мере один нелинейный компонент. Он переключается между состоянием высокого и низкого импеданса в различных условиях для работы.
Устройство предотвращения перенапряжения находится в состоянии высокого импеданса при стандартных рабочих напряжениях и не влияет на систему. Когда в цепи возникает переходное напряжение, устройство защиты от перенапряжений переходит в состояние проводимости (низкое сопротивление). Он отводит импульсный ток обратно к его источнику или земле, как и номинальный разрядный ток. Затем напряжение ограничивается или фиксируется до более безопасного уровня. После отвода переходного процесса устройство защиты от перенапряжения немедленно сбрасывает свою высокоимпедансную конфигурацию.
Коммерческие, промышленные и бытовые приложения SPD
- шкафы управления,
- Программируемые логические контроллеры,
- Распределение мощности,
- Электронные контроллеры двигателей,
- замер,
- Цепи освещения,
- Критические нагрузки,
- Медицинское оборудование,
- Мониторинг оборудования,
- Резервная мощность,
- климатическое оборудование,
- Каналы кабельного телевидения,
- Телефон факсимильных линий,
- UPS,
- Цепи связи,
- Кухонная или бытовая техника,
- Цепи тревожной сигнализации,
- Системы безопасности,
- Развлекательный центр или стереооборудование.
Как установить СДП?
1.Расположите SDP как можно ближе к защищаемой панели,
2.Просверлите и пробейте отверстие в корпусе устройства защиты от перенапряжения в очень высоком месте, чтобы сократить длину соединительных проводов от наконечников устройства защиты от перенапряжений до автоматического выключателя следующей панели (или наконечников разъединителя с предохранителем).
3.Затем используйте соединение с узкими ниппелями с проводами, идущими к первому выключателю в верхней части панели, где это возможно. Использование соединения с закрытыми ниппелями с проводами, идущими к первому выключателю в верхней части панели, обеспечивает достаточную защиту всех нагрузок, подключенных к панели.
4.Соедините устройство защиты от перенапряжения и панель выключателя многожильным проводом AWG #10 или больше (который широко доступен и прост в установке). Внутри проводки избегайте резких изгибов и ненужной длины. Аккуратные установки не всегда самые успешные. Лучшие связи — короткие и прямые.
5.Наконец, подключите устройство защиты от перенапряжений к автоматическому выключателю соответствующего номинала, а не к основным клеммам панели. Когда автоматические выключатели недоступны или не подходят, электрик должен использовать разъединитель с плавким предохранителем для подключения линий и обеспечения обслуживания устройства защиты от перенапряжения.
В чем разница между ограничителем перенапряжения и ограничителем перенапряжения?
Ограничитель перенапряжения — один из важнейших компонентов любой электрической системы. Он помогает защитить дорогостоящие компоненты цепи, отводя выбросы перенапряжения на землю или в другое безопасное место, предотвращая их попадание на подключенное оборудование. Устройства защиты от перенапряжений, с другой стороны, Устройства защиты от перенапряжений — это электрические устройства, которые защищают от скачков напряжения. Скачки напряжения — это внезапные скачки напряжения или кратковременные повышения напряжения, выдаваемого источником питания. Скачки могут быть вызваны как исправным (часто неправильно установленным), так и неисправным оборудованием. Устройство защиты от перенапряжений защищает систему от таких скачков напряжения, а также продлевает срок службы электронных компонентов.
Разрядники перенапряжения (также известные как грозовые разрядники) защищают электрооборудование от условий перенапряжения так же, как и устройства защиты от перенапряжений. Кроме того, они оба называются SPD (устройства защиты от перенапряжения). Масштаб защиты, с другой стороны, различается между ними. Разрядник для защиты от перенапряжения предназначен для крупномасштабной защиты (от среднего до высокого напряжения), тогда как разрядник для защиты от перенапряжения предназначен для мелкомасштабной защиты (низкое напряжение). Сетевой фильтр может быть предназначен для конкретных устройств, например, для стиральных машин и холодильников, или может быть сетевым фильтром для всего дома.
Разрядники для защиты от перенапряжения (также известные как грозовые разрядники) используются коммунальными предприятиями для защиты своего электронного оборудования и инфраструктуры в сетях передачи и распределения электроэнергии. Такие устройства также используются в крупномасштабных промышленных операциях, таких как добыча полезных ископаемых или нефть и газ. Эти устройства защищают от больших токов короткого замыкания, например, создаваемых молнией, отсюда и название «молниеотвод». Сетевой фильтр — это устройство, которое защищает бытовые и бытовые электроприборы от скачков напряжения. Сетевой фильтр защищает ваш компьютер, телевизор и холодильник, а также другие чувствительные электрические устройства и приборы в вашем доме.
