Полная форма RCBO в электричестве – это Автоматический выключатель с остаточной токовой защитой с защитой от перенапряжения, который в основном используется в приложениях, требующих защиты как от перенапряжения (перегрузки и короткого замыкания), так и защиты от земельных перенапряжений.
Они могут обнаруживать неисправности и своевременно выключаться, обеспечивая безопасность персонала и оборудования. RCBO является наиболее функциональным, с функциями защиты от короткого замыкания, перегрузки, утечки тока и трех видов защиты.
RCBO поддерживает все типы защиты от остаточных токов, такие как AC, A, B и AP-R. Он имеет различные возможности разрыва, подходящие для жилищных и промышленных приложений. Номинальный ток RCBO TOBLE-80 до 80А поддерживает определяемое пользователем количество полюсов. Они подходят для однофазной или трехфазной электросетевого оборудования. Его номинальный остаточный ток составляет от 10 до 500 мкА.
ТИП А RCBO TOBNS-40 6КА 18мм 1P+N Частота 50/60Гц Автоматический выключатель с остаточной токовой защитой с функцией защиты от перенапряжения и утечки тока
ТИП А КРИВИЗНА Р.Б RCBO ТОBD5-63 6КА 1P+N Электромагнитный автоматический выключатель с остаточной токовой защитой с функцией защиты от перенапряжения и утечки тока
RCBO является низковольтным электроприбором безопасности, который часто устанавливается в распределительных коробках нашей обычной бытовой электрической сети для обеспечения безопасности человека.
Он является эффективной защитой от прямого и косвенного контакта с электричеством в низковольтной электросети. Текущая защиты действия определяется максимальным номинальным током нагрузки при нормальной работе линии.
RCBO отражает систему остаточных токов, при нормальной работе системы остаточные токи почти равны нулю. В случае утечки тока и электрической удара в цепях появляются остаточные токи, но эти токи недостаточны, чтобы вызвать выключение автоматического выключателя MCB и фузы, и защитник от утечек будет надежно выключаться.
Ширина RCBO обычно составляет 18 мм, 36 мм (такой же размер, как и 2P RCCB RCD), или шире (модуль защиты от утечек отделен от MCB, но также существуют интегрированные типы шириной 72 мм, например, наши продукты TOBLE-80).
RCBO может напрямую использовать электрический цикл для защиты нагрузок и имеет защиту от утечек, короткого замыкания и перегрузки. Поэтому система для конечных выключателей может быть более гибкой и компактной.
Они используются в однофазных (1P, 2P) световых системах, трехфазных четырехпроводных распределительных линиях (3P, 4P) или для оборудования, использующего рабочий нейтральный провод, нейтральный провод должен проходить через RCBO.
В общем, природный полюс RCBO не имеет функций защиты от перегрузки и утечки тока, только функцию соединения и отключения, поэтому живой провод не должен быть подключен к нейтру, обратите внимание на описание продукта и информационные этикетки при установке их в электрических схемах.

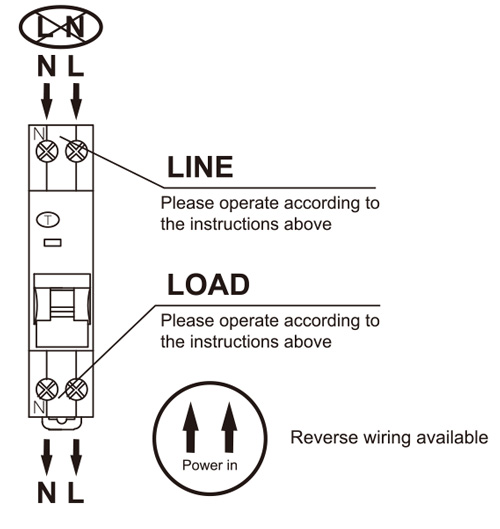

Проводка должна быть выполнена в соответствии с маркировкой мощности и нагрузки на RCBO, и оба не могут быть перевёрнуты, если только не указано особое уведомление, что RCBO может быть перевёрнут. (Некоторые RCBO могут быть перевёрнуты, например, тип RCBO (TOBNS, TOBD5).
В трехфазной четырехпроводной системе или трехфазной пятипроводной системе, где смешанные однофазные и трехфазные нагрузки, нагрузка на три фазы должна быть максимально сбалансирована.
| Сертификаты | Совместимость со стандартами |
| Отмечена CE | EN 61009-1 |
| С сертификатом SAA | AS/NZS 61009.1 |
| С сертификатом ESV | AS/NZS61009.1 |
| С сертификатом CB | IEC 61009-1 |
| С сертификатом TUV | AS/NZS61009.1 |
| Соответствует RoHS |
RCBO устанавливается легко и может быть встроен в существующие системы электроснабжения. В отличие от отдельных RCD и MCB, которые требуют дополнительной проводки и установки, RCBO устанавливается так же, как и традиционный автоматический выключатель. Это облегчает обновление вашей системы электроснабжения до более безопасной и эффективной системы на базе RCBO.
RCBO компактны и экономят пространство, что делает их идеальными для устройств с ограниченным пространством. В отличие от традиционных RCD и MCB, которые требуют отдельных устройств для каждой функции, RCBO объединяет обе функции в одно устройство. Это означает, что вы можете достичь такого же уровня защиты в меньшем пространстве, что позволяет более эффективно использовать вашу электронную панель.
Объединение функций RCD и MCB в RCBO обеспечивает превосходную защиту от электрических опасностей. Функция RCD обнаруживает любые небалансы в электрическом токе, вызванные дефектами в цепи, такие как утечка тока к земле, в то время как функция MCB обеспечивает защиту от перенапряжений, вызванных перегрузкой или коротким замыканием. Эта двойная защита значительно повышает безопасность вашей электросистемы.
Хотя RCBO могут иметь более высокий начальный затраты, чем отдельные устройства RCD и MCB, они предлагают значительные экономии в долгосрочной перспективе. Поскольку RCBO – это одно устройство, которое объединяет обе функции, вы экономите на стоимости покупки и установки отдельных устройств. Кроме того, поскольку RCBO обеспечивает превосходную защиту от электрических опасностей, они могут помочь предотвратить дорогие повреждения вашей электросистемы и оборудования.
Основное отличие между RCD и RCBO заключается в том, что RCBO включает функциональность MCB, в то время как у RCD это не так. Это означает, что RCBO может предоставлять защиту как от небалансированных токов, так и от перенапряжений, в то время как RCD может предоставлять защиту только от небалансированных токов.
Еще одно важное различие между этими двумя устройствами – это способ их установки. RCD обычно устанавливаются на распределительных панелях в качестве основного автоматического выключателя с остаточной токовой защитой, обеспечивая защиту для нескольких цепей одновременно. С другой стороны, RCBO обычно устанавливаются непосредственно в цепях, которые они защищают, обеспечивая защиту отдельных цепей, но они могут обнаруживать неисправности более точно и триггерить автоматический выключатель.
Выбор между RCD и RCBO будет зависеть от конкретных потребностей вашей электрической системы. Если вы ищете простое и экономичное решение для защиты от небалансированных токов, RCD может быть правильным выбором. Однако, если вам нужна защита как от небалансированных токов, так и от перенапряжений, или если у вас ограниченное пространство на распределительной панели, RCBO может быть лучшим вариантом.
Замена электронных компонентов может быть сложной задачей, особенно когда речь заходит о обеспечении безопасности вашего дома или рабочей зоны. Если вы рассматриваете замену RCD (Устройство контроля остаточных токов) на RCBO (Автоматический выключатель с остаточной токовой защитой и защитой от перенапряжения), следует учесть несколько факторов.
Прежде всего, RCBO может предоставлять более всестороннюю защиту, чем RCD, поэтому не всегда необходимо заменять RCD на RCBO. Если у вас установлен стандартный автоматический выключатель вместе с RCD, он уже может обеспечивать защиту от перенапряжения. В этом случае заменить RCD на RCBO может не принести дополнительных преимуществ.
Однако, если вашей электрической системе отсутствует автоматический выключатель или если автоматический выключатель не обеспечивает достаточной защиты, замена RCD на RCBO может быть хорошей идеей. RCBO предоставляет преимущества как RCD, так и автоматического выключателя в одном устройстве, экономя пространство и обеспечивая более эффективную защиту.
Важно отметить, что замена RCD на RCBO требует участия лицензированного электрика. Они должны убедиться, что новое устройство совместимо с вашей электрической системой и правильно установить его для обеспечения максимальной безопасности.
