Переключатели тока постоянного тока относятся к переключателям тока, используемым в системах распределения постоянного тока для защиты от чрезмерного тока и потенциальных опасностей. Они выполняют следующие функции:
Прерывать поток тока, когда он превышает предопределенное пороговое значение.
Защищать электрические компоненты от повреждения, вызванного чрезмерным током.
Предотвращать пожары и другие опасные ситуации, которые могут возникнуть из-за состояния чрезмерного тока.

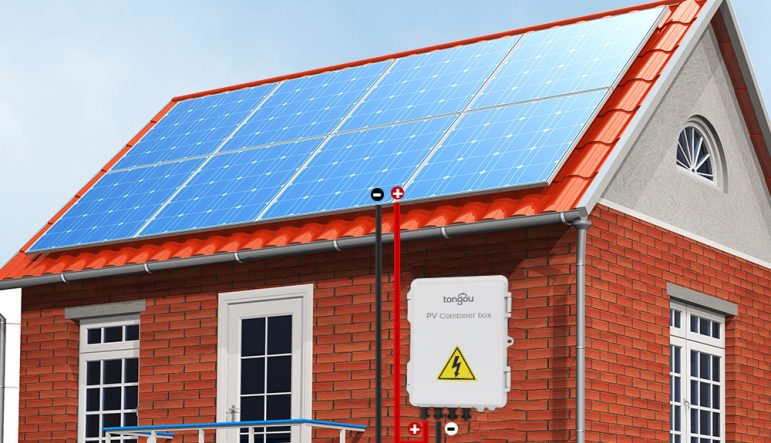

Обычно применяются к системам солнечной фотоэлектрической генерации энергии, системам распределения энергии, системам энергии аккумуляторного хранения, системам зарядки новых энергетических автомобилей с постоянной цепью и т.д.
В системе, где входной источник питания переключателя тока – это постоянное напряжение.
Обычные переключатели тока постоянного тока включают в себя ППТ (миниатюрные переключатели тока), ППС (переключатели тока с корпусом) и УРП (устройство контроля остаточных токов) типа B.
1. Обнаружение тока
Переключатели тока постоянного тока сначала требуют механизма обнаружения тока для мониторинга уровней тока в цепи. Обычно это достигается с помощью встроенного сенсора тока, который может быть сопротивлением, трансформатором тока (ТТ) или другим типом сенсора. Когда ток превышает предустановленный безопасный порог, сенсор активирует механизм защиты переключателя тока.
2. Обработка сигнала
После обнаружения аномального тока сенсор отправляет сигнал в управляющую единицу переключателя тока. Управляющая единица оценивает этот сигнал и определяет, требуется ли принять меры для прерывания цепи. В некоторых передовых переключателях тока постоянного тока процесс оценки может включать сложные алгоритмы для различения между реальными дефектами и временными колебаниями тока.
3. Действие разрыва цепи
Если управляющая единица определяет, что требуется открыть цепь, она активирует механический или электронный переключающий участок переключателя тока. В механическом переключателе это может предполагать быстродействующий пружинный механизм, который быстро отделяет контакты переключателя тока, прерывая поток тока. В электронных переключателях это может предполагать полупроводниковые переключающие устройства, такие как транзисторы или тиристоры, которые могут быстро переключаться.
4. Подавление дугового разряда
Во время процесса разрыва цепи может возникнуть дуговой разряд, так как ток пытается поддерживать свой путь. Дуговой разряд может генерировать высокую температуру, повреждать оборудование и, возможно, вызвать пожары. Поэтому переключатели тока постоянного тока часто содержат устройства подавления дугового разряда, которые быстро охлаждают дуга и рассеивают его энергию, чтобы предотвратить повреждение переключателя тока или подключенного оборудования.
5. Сброс и восстановление
После разрыва цепи система может быть безопасно проверена и отремонтирована. После устранения проблемы переключатель тока может быть сброшен вручную или автоматически. Некоторые переключатели тока постоянного тока имеют функцию автоматического сброса, которая позволяет автоматически восстанавливать соединения после подтверждения того, что цепь безопасна. Однако для определенных типов сбоев может потребоваться ручной сброс для обеспечения безопасности системы.
Переключатели тока постоянного тока доступны в различных типах, каждый из которых обладает своими уникальными характеристиками и областями применения:
Постоянный ток (DC) – это тип электрического тока, который течет в одном постоянном направлении. Он генерируется источниками, такими как батареи, солнечные панели и топливные элементы. В отличие от переменного тока (AC), который периодически меняет направление, DC поддерживает стабильный поток, что делает его предпочтительным выбором для многих электронных устройств и систем.
Постоянный ток (DC) имеет несколько преимуществ по сравнению с переменным током (AC):
Эффективность: Системы постоянного тока обычно испытывают меньшие потерты энергии по сравнению с системами переменного тока.
Совместимость: Многие электронные устройства, такие как компьютеры и смартфоны, требуют питания постоянного тока для работы.
Простота: Системы постоянного тока могут быть проще в проектировании и техническом обслуживании из-за их постоянных уровней напряжения и тока.
Миниатюрный переключатель тока постоянного тока MCB специально разработан для применения в системах с постоянной направленностью тока (DC) и используется для защиты от перегрузки и короткого замыкания в электроустройствах или электрооборудовании.
Переключатели тока постоянного тока MCB и переменного тока AC MCB выполняют одинаковые функции. Однако, области применения AC MCB и DC MCB отличаются.
DC MCB в основном используется для систем с постоянной направленностью тока (DC), таких как новые источники энергии, солнечные фотоэлектрические (PV) и системы энергии солнечных батарей. Обычно напряжение DC MCB составляет DC 12В-1500В.
Разница между AC MCB и DC MCB в физических параметрах на продуктах.
AC MCB маркируют как LOAD и LINE на продуктах, а символ переключателя тока постоянного тока помечается как положительный (+), отрицательный (-) знаки и направление тока на продуктах.

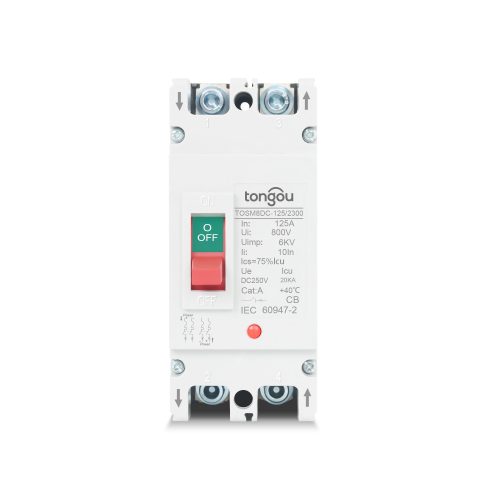

DC MCCB (Переключатель тока постоянного тока с корпусной оболочкой) идеально подходят для систем энергии хранения, транспортировки и промышленных цепей постоянного тока.
Переключатель тока постоянного тока с корпусной оболочкой имеет те же функции, что и AC MCCB, он обеспечивает защиту от перегрузки и короткого замыкания для систем распределения высокой мощности.
Они также используются в не接地ных цепях питания от батарей для аварийного резервного и резервного питания. Доступны до 150А, 750 ВDC и до 2000А, 600 ВDC. Для переключателей постоянного тока, используемых в заземленных фотоvoltaic системах солнечных установок, инженерное применение и обзор гарантируют, что требования защиты соблюдаются.
DC MCCB (Переключатель тока постоянного тока с корпусной оболочкой) – это устройство контроля и защиты цепи для систем энергии хранения, транспортировки и промышленных цепей постоянного тока. Они также используются в не接地ных цепях, питаемых от батарей, для обеспечения аварийного резервного питания и резервного питания. TONGOU производит переключатели тока высокого напряжения постоянного тока, TONGOU DC MCCB может обеспечить до 150-800А, 380В-800В DC.
Сигнал переменного тока постоянно меняет свое значение каждую секунду. Дуга переключателя тока будет гаснуться в точке 0 вольт, и цепь будет защищена от больших токов.
Но сигнал постоянного тока не колеблется, он работает в постоянном состоянии, и значение напряжения изменится только при срабатывании переключателя или при снижении напряжения на определенное значение.
В противном случае цепь постоянного тока будет поддерживать постоянную величину напряжения каждую секунду минуты. Поэтому, поскольку в состоянии постоянного тока нет точки 0 вольт, не рекомендуется использовать переключатель тока переменного тока для состояния постоянного тока.
