Функции DC MCB и AC MCB одинаковы. Они оба защищают электрооборудование и другие нагрузочные устройства от перегрузки и короткого замыкания, а также обеспечивают безопасность цепи. Но сценарии использования AC MCB и DC MCB различаются.
Обычно это зависит от того, используется ли напряжение в состоянии переменного тока или постоянный ток. Большинство DC MCB используется в некоторой прямом токовом системе, как новые источники энергии, солнечные фотоэлектрические и т.д. Напряжение DC MCB обычно находится в диапазоне от DC 12В до 1000В.
Разница между AC MCB и DC MCB заключается только в физических параметрах, у AC MCB на терминах имеются обозначения НАГРУЗКА и ЛИНИЯ, в то время как у DC MCB на терминах будет положительный (+) или отрицательный (-) знак.
Из-за того что у DC MCB есть обозначения ‘+’ и ‘-’, иногда легко соединить неправильно. Если мини-разъемный ключ постоянного тока подключен или проведен неправильно, могут возникнуть проблемы.
В случае перегрузки или короткого замыкания, MCB не сможет разрезать ток и устранить дуга, это может привести к сгоранию разъемного ключа.
Таким образом, у DC MCB есть обозначения ‘+’ и ‘-’ символы, все еще необходимо пометить направление цепи и схему разъема, как показано ниже:

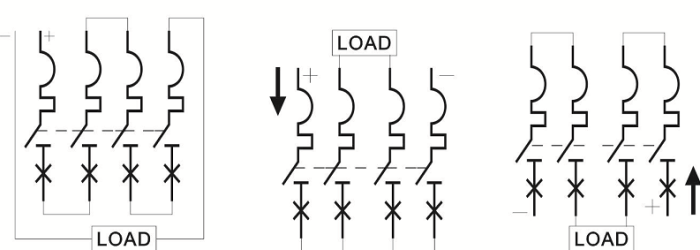

Согласно электрическим схемам, у 2P DC MCB есть два способа подключения: один – верхнее подключение к положительным и отрицательным полюсам, другой метод – нижнее подключение к положительным и отрицательным полюсам согласно обозначениям ‘+’ и ‘-’. У 4P 1000V DC MCB есть три способа подключения, в зависимости от состояния использования, нужно выбрать соответствующую электрическую схему для подключения проводки.
Система солнечной электроenergetики, также известная как фотоэлектрическая (PV) система, является видом энергетической системы, которая преобразует солнечный свет в электричесть для ежедневного использования человека. Она состоит из одного или более солнечных панелей, инверторов и других электронных устройств и механической аппаратуры, которая использует выход солнечной энергии из постоянного тока в переменный ток для генерации электроэнергии.
Системы солнечной электроenergetики варьируются от маленьких систем на крыше или портативных систем, интегрированных в здания системах, до крупных крупномасштабных электростанций, размер системы солнечной электроenergetики может варьироваться от нескольких до несколько десятков киловатт.
Солнечное излучение, падающее на солнечную панель, генерирует определенный постоянный ток через процесс фотоэлектрического эффекта.
Каждая отдельная солнечная панель генерирует не так много энергии, но может быть подключена к другим солнечным панелям параллельно или последовательно для генерации большей энергии в виде солнечной батареи.
Электричество, генерируемое солнечными панелями, представляет собой постоянный ток (DC). Мы можем сохранить часть солнечной энергии с помощью батарей, которые могут поставлять энергию в некоторые удаленные районы, не имеющие систем распределения электроэнергии.
Через солнечные(DC) распределительные ящики, электроэнергия может быть распределена для некоторых электронных устройств, которые напрямую используют постоянный ток.
Но даже если много электронных устройств используют постоянный ток, включая ваш мобильный телефон или ноутбук, они предназначены для работы с электросетевым источником, который предоставляет (и требует) переменный ток (AC).
Таким образом, чтобы использовать солнечную энергию для нашего повседневного использования, нам нужно использовать инвертор для преобразования тока из постоянный в переменный. Мощность переменного тока от инвертора может затем быть использована для живого электрооборудования или отправлена в сеть для использования в других местах.
Обычный солнечный комбинаторный ящик, также известный как фотоэлектрический комбинаторный ящик, согласно различным требованиям конфигурации мощности, диапазон тока от 10А до 800А, а напряжение постоянного тока от 24В до 1500В.

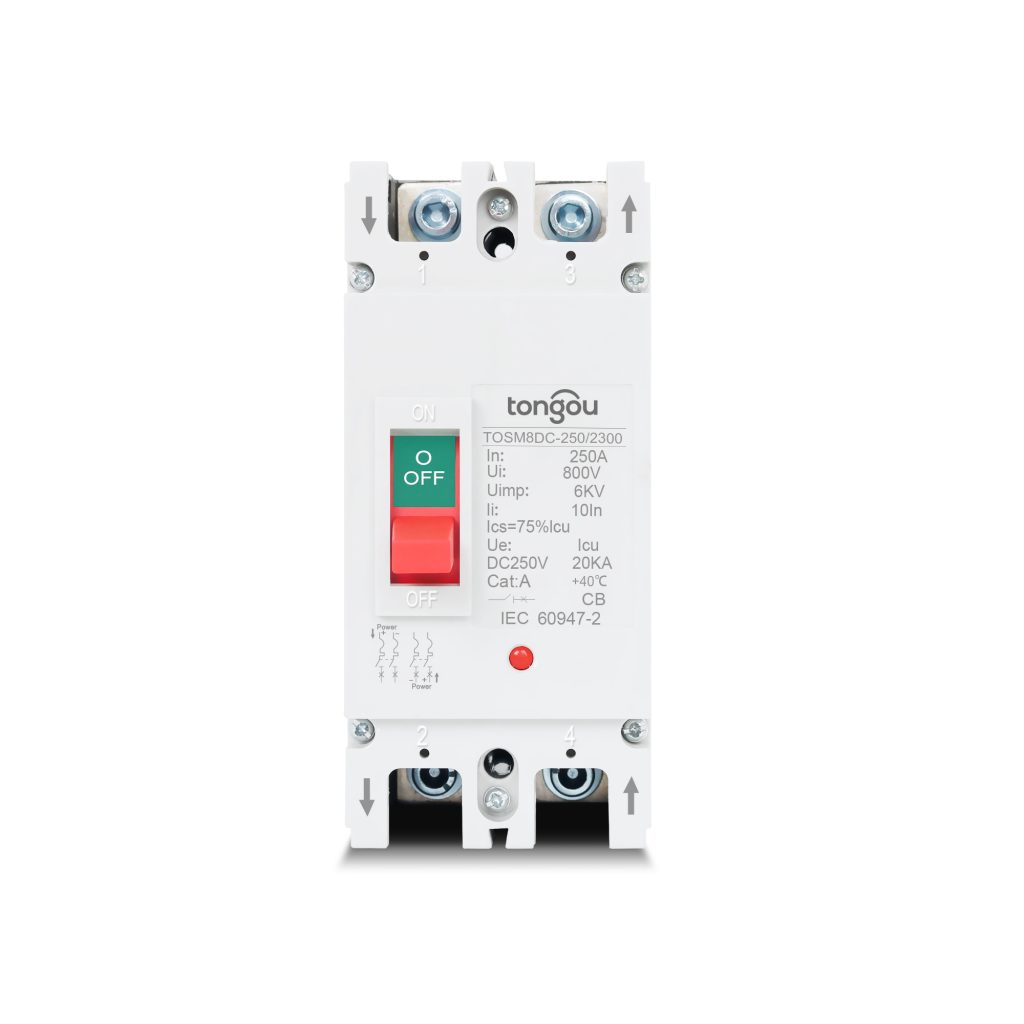

Распространенными напряжениями являются главным образом 550В и 1000В. Для солнечных комбинаторных ящиков с токами более 125А следует выбрать DC MCCB (разъемный ключ с оболочкой) 125А-800А. Для токов меньше 125А выбирают DC MCB (мини-разъемный ключ) 6-125А для разъемных ключей постоянного тока.

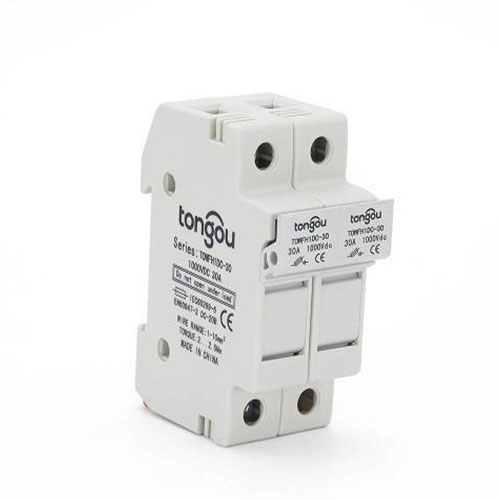

Помимо разъемного ключа постоянного тока, солнечный комбинаторный ящик также должен быть оснащен усилием держателя фuses DC, DC SPD (устройство защиты от всплесков) в соответствии с различными требованиями защиты от перегрузок и молний.
Наш обычной фотоэлектрический комбинаторный ящик подходит для максимальной входной мощности инвертора постоянного тока DC550V/DC1000V.
Комбинаторный ящик TOSSD-PV солнечных батарей изготовлен из высокопрочной водонепроницаемой пластиковой материалы IP66, который устойчив к пожару, не горит, устойчив к повышению температуры, ударам и ультрафиолетовому излучению. Он очень подходит для наружной установки распределения питания системы постоянного тока солнечных электростанций.

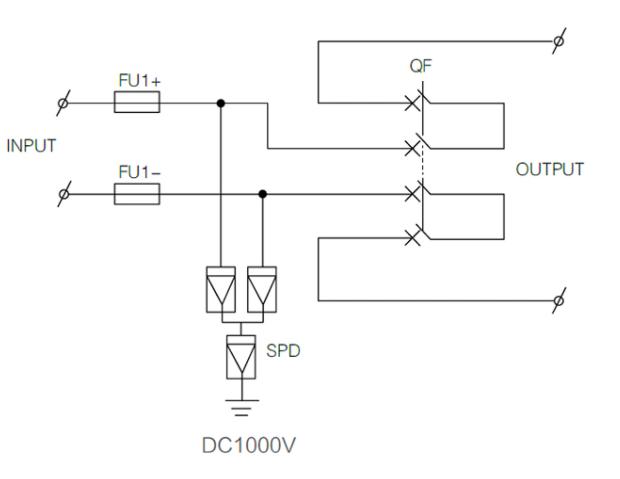

TOSSD-PV1-1-T DC 1000V Солнечный комбинаторный ящик
TOSSD-PV1-1-T DC 1000V Солнечный комбинаторный ящик
| Модель | TOSSD-PV1-1 | TOSSD-PV2-1 | TOSSD-PV4-1 | TOSSD-PV4-2 | ||||||||||||||
| Электрические параметры | ||||||||||||||||||
| Максимальное напряжение постоянного тока системы | 550 | 1000 | 550 | 1000 | 550 | 1000 | 550 | 1000 | ||||||||||
| Максимальный входной ток на канал | 20А | 20А | 20А | 20А | ||||||||||||||
| Максимальное количество входных каналов | 1 | 2 | 4 | 4 | ||||||||||||||
| Максимальный выходной переключающий ток | 16А/20А | 20А/32А | 50А/63А | 20А/32А | ||||||||||||||
| Количество MPPT инвертора | 1 | 1 | 1 | 2 | ||||||||||||||
| Количество выходов | 1 | 1 | 1 | 2 | ||||||||||||||
| Защита от всплесков | ||||||||||||||||||
| Класс | T2 | T2 | T2 | T2 | ||||||||||||||
| Номинальный разрядный ток | 20kA | 20kA | 20kA | 20kA | ||||||||||||||
| Максимальный разрядный ток | 40kA | 40kA | 40kA | 40kA | ||||||||||||||
| Уровень защиты напряжения | 2.8kV | 3.8kV | 2.8kV | 3.8kV | 2.8kV | 3.8kV | 2.8kV | 3.8kV | ||||||||||
| Максимальное непрерывное рабочее напряжение | 630В | 1050В | 630В | 1050В | 630В | 1050В | 630В | 1050В | ||||||||||
| Колонтитуды | 2P | 3P | 2P | 3P | 2P | 3P | 2P | 3P | ||||||||||
| Структурные особенности | Вставной модуль | Вставной модуль | Вставной модуль | Вставной модуль | ||||||||||||||
| Система | ||||||||||||||||||
| Уровень защиты | IP66 | |||||||||||||||||
| Выходной переключатель | Разъемный ключ постоянного тока (стандарт) / Поворотный изолятор постоянного тока (опционально) | |||||||||||||||||
| Водостойкий коннектор TOWMC4 | Стандартный | |||||||||||||||||
| Фьюз постоянного тока солнечных панелей | Стандартный | |||||||||||||||||
| Протектор от всплесков постоянного тока солнечных панелей | Стандартный | |||||||||||||||||
| Мониторинговый модуль | Н | |||||||||||||||||
| Диод противоположного направления | Н | |||||||||||||||||
| Материал коробки | ПВХ | |||||||||||||||||
| Способ установки | Настенный с поверхностного укладки | |||||||||||||||||
| Температурныйрежим работы | -25℃~+55℃ | |||||||||||||||||
| Высота | 2000 м | |||||||||||||||||
| Допустимая относительная влажность | 0~95%, без конденсации | |||||||||||||||||
