Электрический изолятор, также известный как разъединитель, является коммутационным устройством, используемым для обеспечения того, чтобы участок электрической цепи был полностью обесточен для обслуживания или ремонта. Он обеспечивает видимый изоляционный зазор, гарантирующий безопасность персонала, работающего на обесточенном участке.
Электрические изоляторы функционируют за счет физического разделения компонентов цепи, создавая видимый изоляционный зазор, который гарантирует отсутствие тока в изолированной части. Это обычно достигается с помощью ручной операции, хотя некоторые изоляторы могут быть электроприводными или автоматизированными.
1. Открытие: Изолятор открывается, создавая физическое разделение между контактами.
2. Замковый механизм: Обычно он блокируется в открытом положении, чтобы предотвратить случайное закрытие во время проведения обслуживания.
3. Видимый зазор: Видимый зазор подтверждает изоляцию, повышая безопасность.
resource: https://www.youtube.com/watch?v=msIrq-xx3rc
1. Двухразрывные контакты: Этот изолятор имеет две точки разрыва, что повышает способность к изоляции.
2. Центральный зажимной механизм: Центральный вращающийся зажим подключает и отключает цепь, обеспечивая двойной разрыв.
3. Изоляционные опоры: Обычно монтируется на прочные изоляторы для выдерживания высоких напряжений.
При активации изолятора центральный зажим вращается, разделяя цепь в двух различных точках и создавая два видимых зазора. Такая двухразрывная конфигурация обеспечивает полное прерывание остаточного тока, что повышает уровень безопасности.
1. Системы высокого напряжения: Идеально подходят для приложений с высоким напряжением, где требуется повышенная изоляция.
2. Подстанции: Часто используются на электроподстанциях для изоляции трансформаторов или других компонентов высокого напряжения.
3. Линии электропередачи: Обеспечивают безопасную изоляцию участков линий электропередачи высокого напряжения.
Плюсы:
1. Повышенная безопасность: Двойной разрыв обеспечивает лучшую изоляцию и безопасность по сравнению с одинарными изоляторами.
2. Возможность работы с высоким напряжением: Подходит для приложений с высоким напряжением, снижает риск возникновения дуги.
Минусы:
1. Сложный дизайн: Более сложный и дорогой по сравнению с одинарными изоляторами.
2. Обслуживание: Требует регулярного обслуживания для обеспечения надежности, особенно в условиях высокого напряжения.

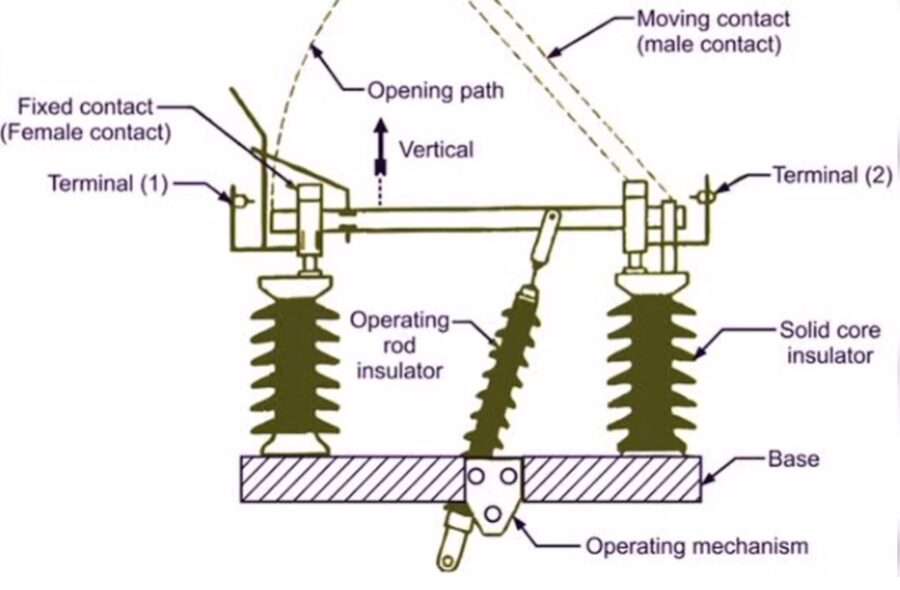

1. Одноразрывные контакты: Имеет одну точку разрыва, отключающую цепь.
2. Простой механизм: Простой вращающийся или скользящий контактный механизм.
3. Изоляционные опоры: Устанавливаются на изоляторы, но обычно предназначены для приложений с более низким напряжением по сравнению с двойными изоляторами.
Изолятор работает за счет вращения или скольжения контакта, создавая один зазор в цепи. Несмотря на более простой дизайн, он эффективно изолирует цепь для целей обслуживания и безопасности.
1. Системы среднего напряжения: Подходят для приложений со средним напряжением, где одного разрыва достаточно.
2. Жилые и коммерческие установки: Распространены в жилых и промышленных системах для изоляции цепей.
3. Процедуры обслуживания: Используются для изоляции определенных участков электрических систем во время операций обслуживания.
Плюсы
1. Простота: Проще в эксплуатации и обслуживании благодаря простому дизайну.
2. Экономичность: Обычно дешевле двойных изоляторов, что делает его экономически выгодным выбором для многих приложений.
Минусы
1. Ограниченная изоляция: Предоставляет меньшую изоляцию по сравнению с двойными изоляторами, что может быть недостатком в приложениях с высоким напряжением.
2. Безопасность: Хотя это подходит для многих применений, в условиях высокого напряжения он может не обеспечить такой же уровень безопасности, как двойной изолятор.
1. Механизм пантографа: Назван по сходству с пантографом, этот изолятор имеет уникальный механизм раздвижной руки.
2. Множественные контакты: Одновременно включает или отключает несколько контактов.
3. Вертикальные и горизонтальные движения: Может работать в вертикальной и горизонтальной плоскостях, предоставляя разнообразные варианты установки.
При работе рука пантографа выдвигается или сжимается, включая или отключая цепь. Это создает изоляционный зазор, часто видимый, и обеспечивает безопасное обесточивание участка цепи.
1. Станции высокого напряжения: Распространены на станциях высокого напряжения, где требуется надежная и безопасная изоляция.
2. Системы электрификации железных дорог: Используются в железнодорожных системах для изоляции участков контактной сети.
3. Промышленные комплексы: Подходят для крупных промышленных комплексов с сложными электрическими системами.
Плюсы
1. Многофункциональность: Возможность установки в различных ориентациях, что обеспечивает гибкость в проектировании и применении.
2. Высокая степень изоляции: Обеспечивает надежный и видимый изоляционный зазор, гарантирующий безопасность в условиях высокого напряжения.
3. Прочность: Конструкция разработана для выдерживания жестких климатических условий, что делает ее подходящей для наружного применения.
Минусы
1. Сложный механизм: Более сложен, чем одинарные и двойные изоляторы, требует квалифицированного персонала для установки и обслуживания.
2. Стоимость: Обычно дороже из-за сложного дизайна и прочной конструкции.
Электрические изоляторы играют незаменимую роль в обеспечении безопасности и операционной эффективности электрических систем. Их способность физически отключать и изолировать части цепи критически важна для проведения работ по обслуживанию и ремонту. В то время как автоматические выключатели (MCB) обеспечивают основную защиту от электрических неисправностей, изоляторы обеспечивают визуальное и безопасное отключение, делая их дополнительными устройствами в комплексных системах электрической безопасности.
Понимая различия, принципы работы, типы и применения электрических изоляторов, можно лучше оценить их важность как в жилых, так и в промышленных электрических установках. Правильный выбор и использование изоляторов и автоматических выключателей (MCB) значительно способствует безопасности и надежности электрических сетей.
