Электричество протекает через наш мир, приводя в действие все, от маленьких бытовых гаджетов до крупных промышленных машин. В основе этих электрических систем лежат два основных способа организации цепей: Серийные и параллельные. Понимание различий, применения и того, как создать каждый тип цепи, может вдохновить любого, от начинающего электрика до любопытного любителя DIY. Эта статья стремится разъяснить эти основные, но критически важные концепции в ясной и компетентной манере.

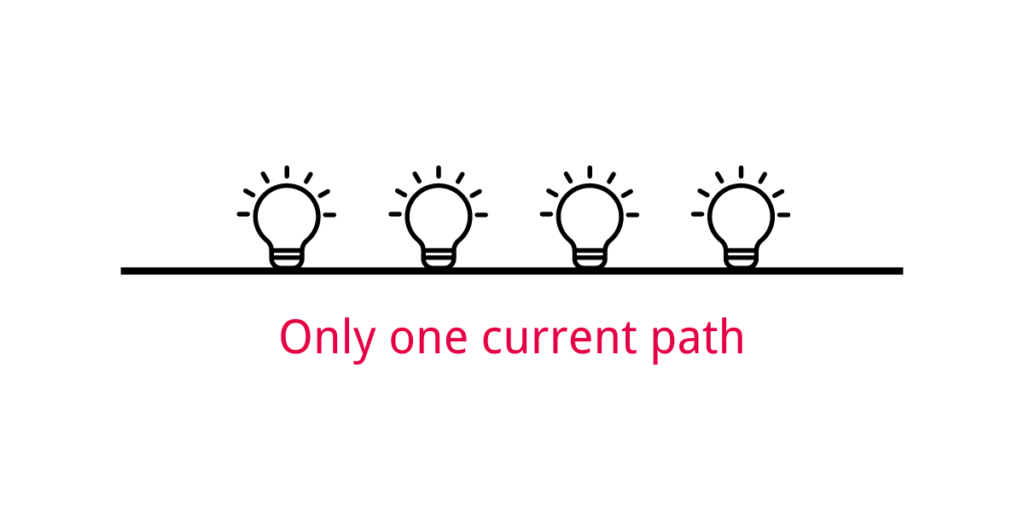

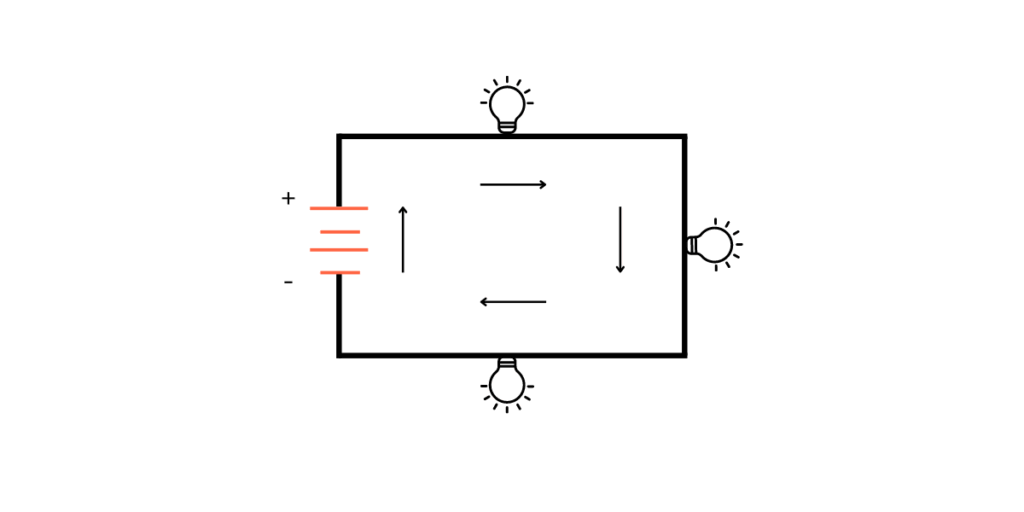

В серийной цепи компоненты (например, резистор или лампочка) соединяются последовательно, образуя единственный путь для протекания тока. Представьте старинную гирлянду новогодних лампочек; если одна лампочка перегорит, вся гирлянда погаснет. Это классический пример серийной цепи. Ее отличительной особенностью является наличие только одного пути для тока. Ток (измеряемый в амперах) через каждый элемент одинаков, но напряжение (разность потенциалов) через каждый элемент может быть разным. Такая схема проста, но она имеет свои ограничения, особенно потому что работа всей цепи останавливается, когда один элемент выходит из строя.

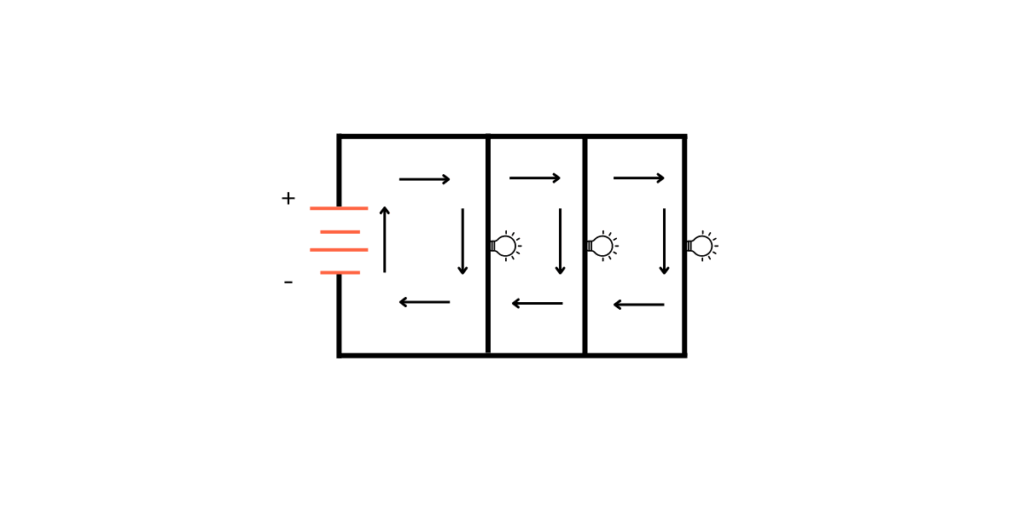

В отличие от этого, параллельная цепь имеет несколько путей для протекания тока. Представьте себе автомагистраль с несколькими полосами; если одна полоса закрыта, другие все еще могут функционировать. Когда мы подключаем розетки или светильники в наших домах, мы обычно соединяем их параллельно. Таким образом, каждый компонент работает независимо, и даже если один выходит из строя, это не влияет на другие. В параллельной схеме напряжение через каждый компонент одинаково, но ток варьируется в зависимости от сопротивления компонента.

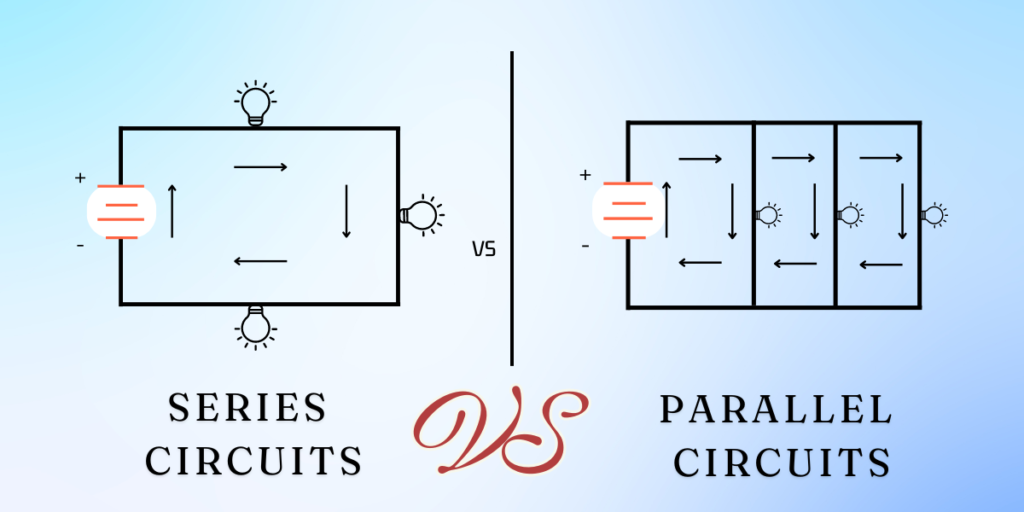

Основное различие заключается в их конфигурации и последующих электрических свойствах:
1. Путь для тока: Серийные цепи имеют одну непрерывную трассу, в то время как параллельные цепи предлагают несколько путей.
2. Напряжение и ток: В серийных цепях ток остается постоянным на всем протяжении, но напряжение может различаться на разных компонентах. Параллельные цепи поддерживают одно и то же напряжение на всех компонентах, но ток может варьироваться.
3. Зависимость: Компоненты в серийной цепи зависят друг от друга для протекания тока. В отличие от этого, компоненты в параллельной цепи работают независимо.
4. Применение и гибкость: Параллельные цепи более гибкие и обычно используются в большинстве домашних электрических проводок, потому что они позволяют устройствам работать независимо.
Создание параллельной цепи требует соединения всех положительных выводов компонентов вместе и аналогично для всех отрицательных выводов, создавая несколько путей для электрического тока. Такая схема обеспечивает подачу одинакового напряжения на каждый компонент. Параллельные цепи обычно предпочтительны для домашней проводки, потому что они обеспечивают стабильное напряжение для бытовых приборов и позволяют им работать независимо.
Серийные цепи подходят для простых задач, таких как подключение гирлянд или создание цепей, в которых напряжение необходимо разделить на различные компоненты, например, в некоторых типах конфигураций аккумуляторов или маленьких электронных проектах.
Параллельные цепи предпочтительны во всех практических применениях, где важны надежность и независимость между компонентами. К этому относятся домашняя проводка, промышленное оборудование и электронные устройства, в которых каждый элемент требует стабильного уровня напряжения для правильной работы.
Основы серийных и параллельных цепей заложат основу для более продвинутой работы в области электричества и электроники. Серийные цепи, с их простым дизайном, хорошо подходят для конкретных приложений, где ключевую роль играет простота. Параллельные цепи, предлагая большую гибкость и надежность, доминируют в средах, требующих согласованной работы нескольких компонентов. Освоив основные различия и применения этих схем, энтузиасты и профессионалы смогут лучше ориентироваться в электрифицированном мире вокруг них, обеспечивая функциональность и безопасность в своих проектах и ремонтах.
