Данное руководство предоставлено в информационных целях и было проверено инженерной командой TONGOU, ведущего производителя устройств защиты цепей. Выбор и установка автоматического выключателя должны выполняться лицензированным и квалифицированным электриком в соответствии с Национальным электротехническим кодексом (NEC) и всеми местными нормативами.

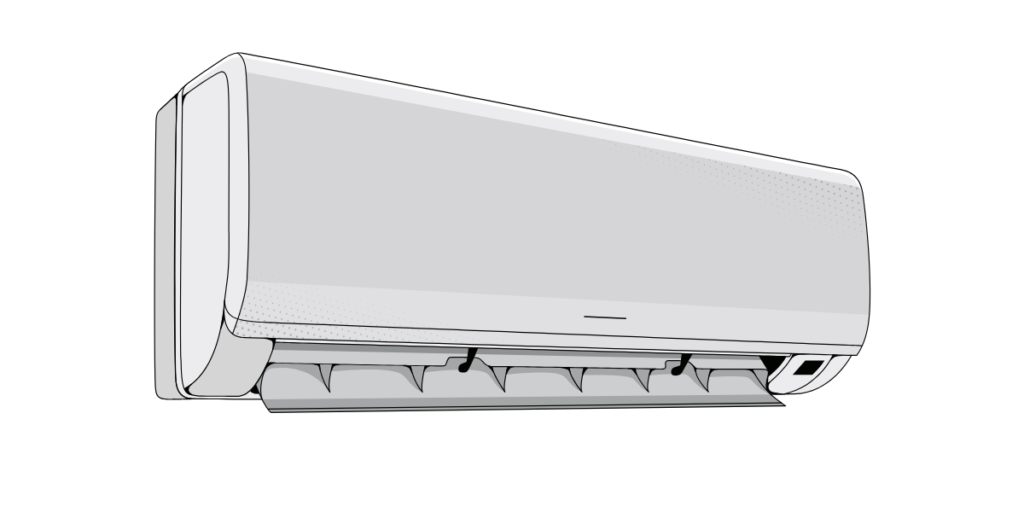

Установка нового мощного прибора, такого как центральный кондиционер или электрический водонагреватель, является важным усовершенствованием для любого дома. Чтобы обеспечить его безопасную работу, необходимо подобрать автоматический выключатель правильного номинала. Выбор слишком малого номинала приведет к постоянным срабатываниям, в то время как выбор слишком большого номинала может создать серьезную пожарную опасность.
Но как определяется «правильный номинал»? Электротехнические нормативы и практики различаются по всему миру. Это руководство охватит две наиболее распространенные методологии: подход NEC, используемый в Северной Америке, и подход IEC, широко применяемый в Европе и многих других частях мира.
Электротехнические нормативы и практики различаются по всему миру. Мы рассмотрим две наиболее распространенные методологии: подход NEC, используемый в США и других регионах, и подход IEC, широко применяемый в Европе и многих других частях мира. Пожалуйста, обратитесь к разделу, соответствующему вашему региону.
В США и других регионах, следующих Национальному электротехническому кодексу (NEC), цепи для приборов, работающих 3 часа и более (таких как водонагреватели и кондиционеры), считаются «непрерывными нагрузками». Это требует применения специального коэффициента безопасности.
Принцип: Правило 125%
Цепь и автоматический выключатель должны быть рассчитаны на 125% тока непрерывной нагрузки прибора. Этот запас предотвращает перегрев при длительной эксплуатации.
Эта информация указана на паспортной табличке прибора. Если указаны только Ватты и Вольты, используйте формулу: Амперы = Ватты / Вольты.
Пример: Водонагреватель мощностью 4500 Ватт в цепи 240В.
Расчет: 4500Вт / 240В = 18,75 Ампер (Это ток нагрузки).
Умножьте ток нагрузки на 1,25.
Расчет: 18,75А × 1,25 = 23,44 А
Вы должны выбрать следующий доступный стандартный номинал автоматического выключателя выше вашего расчетного значения. Стандартные американские номиналы включают 15А, 20А, 25А, 30А, 35А, 40А.
Результат: Следующий номинал после 23,44А — 30А.
Следовательно, требуется двухполюсный автоматический выключатель на 30 А.
В Европе и других регионах, следующих стандартам Международной электротехнической комиссии (МЭК), используется более прямой метод, ориентированный на взаимосвязь между нагрузкой, автоматическим выключателем и кабелем.
Принцип: Прямой расчет (Ib ≤ In)
Номинальный ток автоматического выключателя (In) должен быть больше или равен расчетному току прибора (Ib).
Пример: Тот же водонагреватель мощностью 4500 Вт в цепи 230 В (распространенное напряжение в Европе).
Расчет (Ib): 4500 Вт / 230 В = 19,57 А (это расчетный ток, Ib).
Выбор автомата (In): Нам нужен автомат (In) ≥ 19,57 А. Стандартные номиналы по МЭК включают 10А, 16А, 20А, 25А, 32А.
Результат: Следующий номинал — 20А.
Следовательно, будет выбран автоматический выключатель на 20 А. Но это только часть задачи.
Стандарты МЭК содержат второе, столь же важное правило: номинал автомата (In) должен быть меньше или равен допустимой токовой нагрузке кабеля (Iz). Это гарантирует, что автомат сработает до того, как проводка в стене перегреется. Электрик обеспечит, чтобы для автомата на 20А использовался кабель с допустимым током не менее 20А (например, сечением 2,5 мм² или 4,0 мм² в зависимости от способа прокладки).
Автоматические выключатели по стандарту МЭК также имеют «время-токовую характеристику», которая определяет их реакцию на кратковременные скачки тока (например, при запуске двигателя).
Тип B: Стандартная характеристика для большинства бытовых цепей, включая водонагреватели.
Тип C: Лучше подходит для приборов с высокими пусковыми токами (некоторые двигатели, коммерческое оборудование) для предотвращения ложных срабатываний.
Вот как выглядит расчет в сравнении. Всегда используйте значения с вашего конкретного прибора.
| Параметр | Подход США / NEC | Подход Европа / МЭК |
| Прибор | Водонагреватель 4500 Вт | Водонагреватель 4500 Вт |
| Напряжение | 240 В | 230 В |
| Шаг 1: Расчет тока нагрузки | 4500 Вт / 240 В = 18,75 А | 4500 Вт / 230 В = 19,57 А |
| Шаг 2: Применение правила | 18,75 А × 1,25 = 23,44 А | Не применимо (прямой расчет) |
| Шаг 3: Выбор автомата | Следующий номинал после 23,44 А | Следующий номинал после 19,57 А |
| Итоговый номинал автомата | 30 А, 2-полюсный | 20 А, Модульный автомат типа B |
В: Почему результаты для США и Европы различаются (30А против 20А)?
О: Это связано с различными подходами к безопасности. NEC закладывает 25% запас прочности непосредственно в расчет номинала. Система МЭК достигает безопасности за счет строгого согласования характеристик предварительно испытанных автоматов и кабелей, полагаясь на их установленные стандартные номиналы без такого же явного коэффициента запаса. Оба метода безопасны при правильном применении профессионалом в соответствии с местными нормативами.
В: Могу ли я просто установить автомат большего номинала, чтобы он не отключался?
О: Категорически нет. Это чрезвычайно опасно. Главная задача автоматического выключателя — защита проводки в ваших стенах. Установка автомата со слишком большим номиналом для сечения провода может привести к перегреву проводки и возгоранию.
В: Что означает «2-полюсный»?
О: 2-полюсный (или двухполюсный) автоматический выключатель требуется для приборов на 230В/240В, поскольку он позволяет безопасно отключать обе «фазные» линии одновременно. Стандартные цепи на 120В используют 1-полюсные автоматы.
В: Насколько важен размер провода?
О: Это критически важно. Провод должен быть достаточно толстым, чтобы безопасно выдерживать ток, допустимый автоматом. Ваш электрик обеспечит установку провода правильного сечения (AWG в США) или площади поперечного сечения (мм² в регионах МЭК).
В: Я думал, что в США напряжение 120В. Почему в примере используется 240В?
О: Отличный вопрос. Хотя стандартные розетки в США рассчитаны на 120В, все мощные приборы, такие как центральные кондиционеры, электрические водонагреватели, сушилки и плиты, используют цепи 240В. Американские дома снабжаются по «однофазной системе», которая обеспечивает как 120В (для общего использования), так и 240В (для мощных нагрузок), чтобы более эффективно и безопасно удовлетворять высокий спрос на электроэнергию. Для этого требуется двухполюсный автоматический выключатель.
Джонсон Лим является генеральным менеджером компании Changyou Technology и имеет более 10 лет опыта в области технологий защиты цепей и безопасности бытовых электросетей. Он стремится к разработке и производству более безопасных и интеллектуальных электротехнических продуктов.
