В области электрических систем реле и контакторы играют важные роли в управлении и переключении электрических цепей. Хотя на первый взгляд эти компоненты могут показаться похожими, они служат разным целям и используются в различных приложениях. Понимание различий между ними необходимо для выбора подходящего устройства для ваших конкретных нужд. В этой статье мы рассмотрим, что такое реле и контакторы, их типы, буквенные аббревиатуры, основные различия и их использование в электрических системах. В заключение мы дадим вам советы о том, как сделать осознанный выбор между реле и контактором.

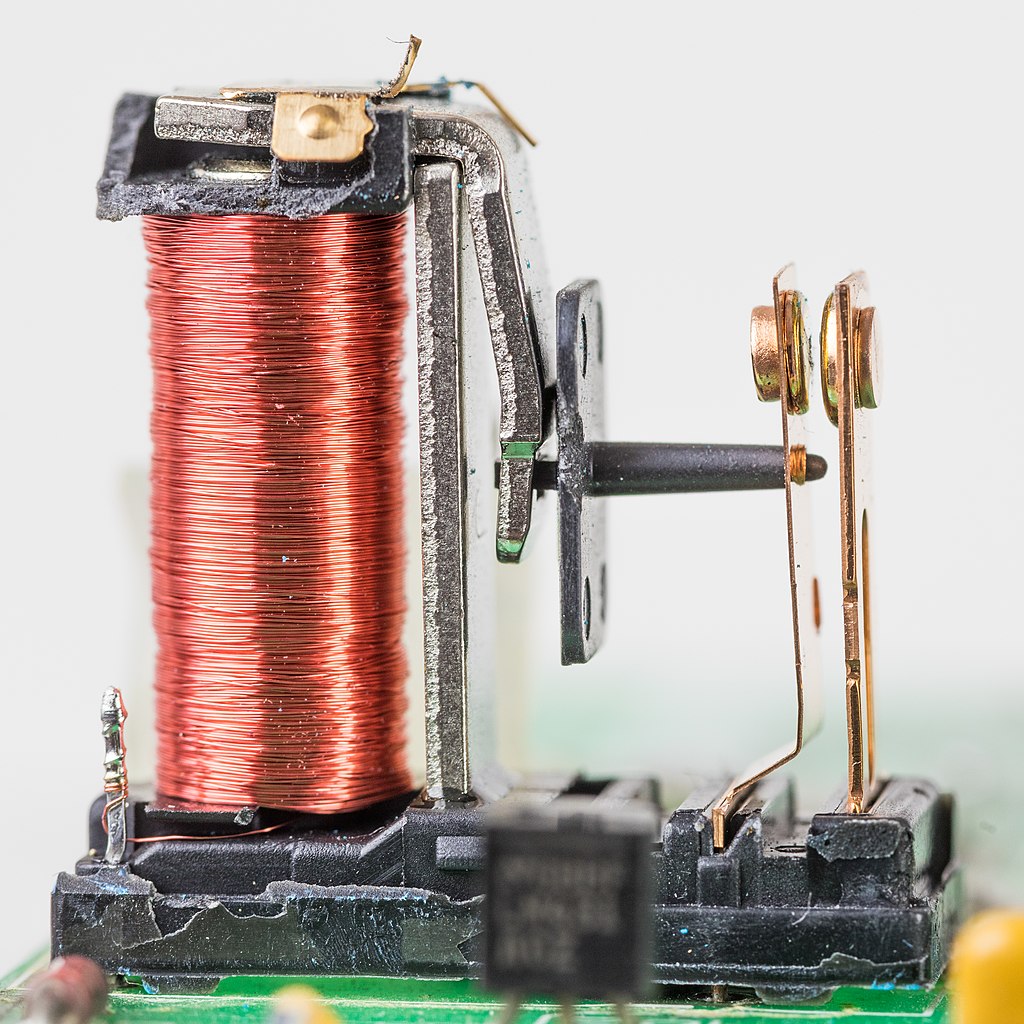

Реле — это электрически управляемый переключатель, используемый для управления цепью с помощью слабого сигнала или для управления несколькими цепями с помощью одного сигнала управления. Реле являются важными в случаях, когда необходимо управлять высокомощной цепью с помощью слабого сигнала.
1. Электромеханические реле (ЭМР): Эти традиционные реле используют электромагнит для открытия или закрытия контактов.
2. Реле на твердых телах (РТТ): Эти реле включаются или выключаются без движущихся частей, используя полупроводники для обеспечения более долгого срока службы и более быстрого переключения.
3. Реле с тростниковыми переключателями: Эти реле используют тростниковые переключатели, заключенные в стеклянную трубку, и приводятся в действие электромагнитной катушкой.
4. Реле с задержкой времени: Эти реле включают функцию задержки времени перед переключением.

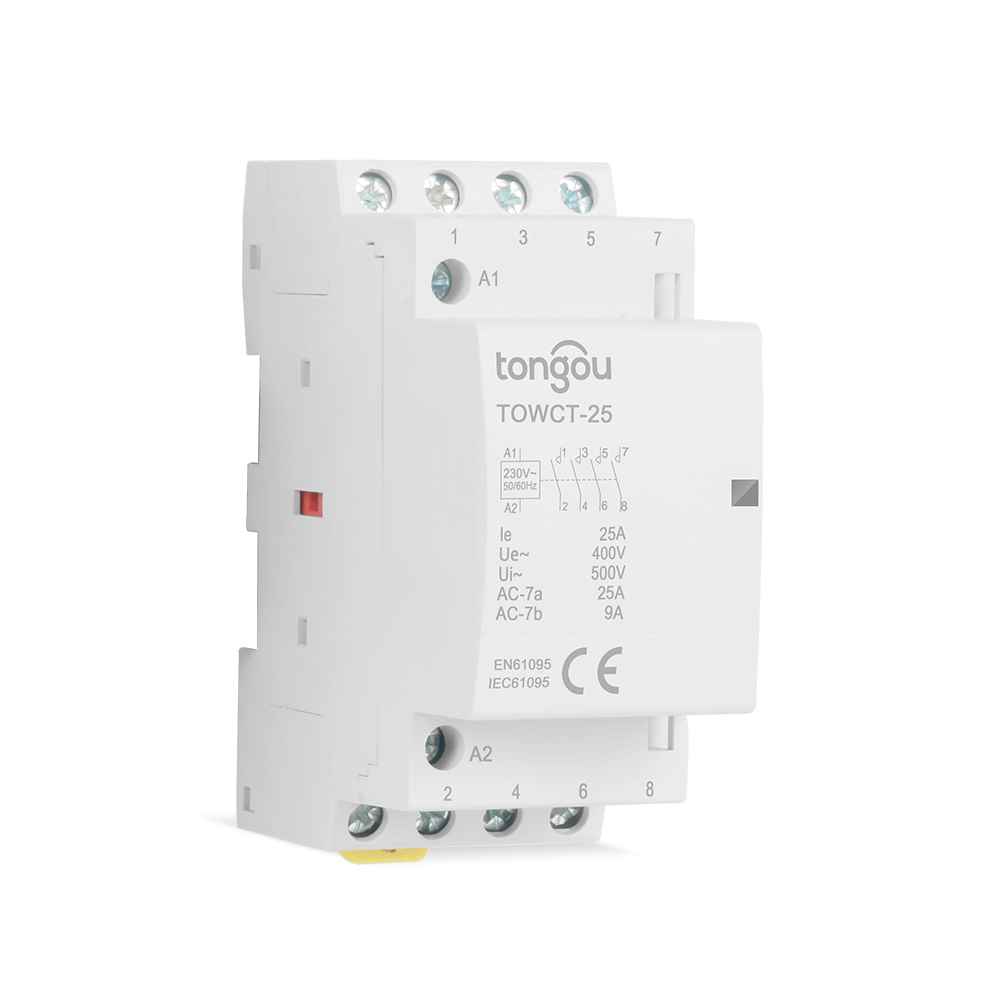

Контактор — это тип электрического реле, используемого для переключения электрической силовой цепи. Он обычно применяется в коммерческих и промышленных установках для управления электродвигателями, системами отопления и освещения. Контакторы предназначены для работы с более высокими токами, чем стандартные реле.
1. Магнитные контакторы: Используют электромагнитные поля для переключения, обычно для асинхронных и постоянных двигателей.
2. Контакторы для конденсаторов: Разработаны для переключения конденсаторов в устройствах коррекции коэффициента мощности.
3. Вакуумные контакторы: Используют вакуумные разрыватели в механизме переключения для управления электрическим током без проблем дуги.
4. Контакторы специального назначения: Спроектированы для систем вентиляции, отопления и кондиционирования воздуха (ВОК), эти контакторы обрабатывают конкретные значения тока и циклы работы.
Хотя и реле, и контакторы функционируют как электрически управляемые переключатели, они различаются по нескольким ключевым аспектам:
1. Обработка тока и напряжения:
——Реле: Разработаны для низких и умеренных уровней тока, обычно до 15 ампер и напряжений до 250 В переменного или постоянного тока. Идеально подходят для управления небольшими нагрузками или сигнальных приложений.
——Контакторы: Спроектированы для переключения гораздо более высоких токов, часто превышающих 100 ампер и напряжений до 1000 В переменного тока. Подходят для тяжелых условий эксплуатации, таких как управление двигателями и промышленное освещение.
2. Размер и конструкция:
——Реле: Обычно меньше и компактнее, разработаны для установки в тесные пространства внутри электронных или низковольтных приложений.
——Контакторы: Больше и прочнее, изготовлены для выдерживания нагрузок промышленных условий и частого переключения.
3. Вспомогательные контакты:
——Реле: Часто оснащаются ограниченным количеством вспомогательных контактов для обратной связи цепи или дополнительных функций управления.
——Контакторы: Обычно предлагают несколько вспомогательных контактов, что позволяет обеспечить большую гибкость управления и интеграцию в сложные системы.
4. Подавление дуги:
——Реле: Основные реле могут не иметь значительных возможностей подавления дуги, так как они не предназначены для переключения высокой мощности.
——Контакторы: Снабжены дугогасителями или другими технологиями подавления дуги для безопасного и эффективного переключения высоких токов.
Реле являются универсальными компонентами в электрических системах, находит широкое применение в различных приложениях:
1. Системы управления: Используются в программируемых логических контроллерах (ПЛК) и других системах управления для управления работой машин и оборудования.
2. Переключение сигналов: В телекоммуникациях и обработке сигналов реле используются для переключения между разными путями сигналов.
3. Автомобильные приложения: Широко используются в автомобильной электронике для управления цепями освещения, кондиционирования воздуха и других функций автомобиля.
4. Защита цепей: Используются в защитных цепях для изоляции неисправностей путем управления автоматическими выключателями и защитными устройствами.
Контакторы являются важными компонентами управления мощностью в промышленных и коммерческих системах:
1. Управление электродвигателями: Широко используются для управления электродвигателями, включая запуск и остановку, реверс и операции с переменной скоростью.
2. Управление освещением: Важны в крупных системах управления освещением, позволяя управлять установками с высокой мощностью.
3. Системы отопления: Используются для управления нагревательными элементами в промышленных печах, духовках и системах вентиляции, отопления и кондиционирования воздуха (ВОК).
4. Распределение электроэнергии: Неотъемлемая часть коммутационного оборудования и систем распределения электроэнергии, помогающая в управлении и распределении электрической энергии по различным секциям завода или здания.
Выбор между реле и контактором зависит от различных факторов, включая конкретные требования вашего приложения:
1. Требования нагрузки: Оцените потребности в токе и напряжении вашего приложения. Используйте реле для низкопроизводственных требований и контакторы для сценариев с высокой мощностью.
2. Условия применения: Учитывайте физические и экологические условия, такие как ограничения по пространству, температура и потребность в физической прочности, для выбора подходящего устройства.
3. Функциональные потребности: Оцените необходимые функции управления, такие как вспомогательные контакты, напряжение катушки и частота переключения. Контакторы могут быть предпочтительнее для сложных систем управления с высокой точностью.
4. Экономические аспекты: Бюджет может сыграть важную роль. Реле, как правило, дешевле и достаточны для низкопроизводственных приложений, в то время как контакторы предлагают более прочные решения для высоких токов, хотя и по более высокой цене.
5. Требования безопасности: Убедитесь, что выбранное устройство соответствует стандартам безопасности и сертификации, необходимым для вашего конкретного случая использования. Контакторы обычно имеют улучшенные функции безопасности для приложений с высокой мощностью, такие как подавление дуги и более прочная конструкция.
Хотя реле и контакторы выполняют похожие основные функции в качестве электрически управляемых переключателей, они разработаны для различных приложений и уровней мощности. Реле идеально подходят для низкопроизводственных и умеренных приложений, предлагая компактный размер и универсальность в сигнальных и управляющих системах. Контакторы, с другой стороны, предназначены для работы с высокой мощностью, обеспечивая прочность и обширные функции для промышленных и коммерческих условий.
Понимание конкретных потребностей вашего приложения является ключевым в выборе между реле и контактором. Учитывая факторы, такие как требования нагрузки, условия применения, функциональность, стоимость и безопасность, вы можете принять осознанное решение, которое обеспечит надежность и эффективность в вашей электрической системе. Независимо от того, обновляете ли вы существующую установку или проектируете новую, правильный выбор между реле и контактором улучшит как производительность, так и безопасность.
