В области электротехники выбор между импульсными источниками питания и трансформаторами имеет решающее значение для различных применений. Оба варианта обладают уникальными характеристиками, преимуществами и ограничениями. В данной статье рассматривается, что представляют собой импульсные источники питания и трансформаторы, их основные различия и какой вариант предпочтительнее в конкретных случаях.
Большинство промышленных предприятий сегодня используют переменный ток (AC) из сети, однако многие промышленные устройства требуют постоянного тока (DC) для работы. Здесь на помощь приходят импульсные источники питания.

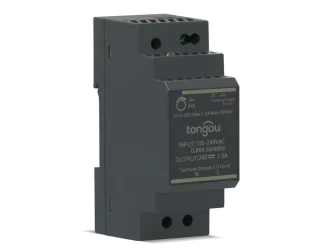

Импульсный источник питания (ИИП), также известный как SMPS (Switch Mode Power Supply), представляет собой электронный блок питания, использующий импульсные стабилизаторы для эффективного преобразования электроэнергии. В его основе лежит высокочастотная импульсная технология для получения требуемых выходного напряжения и тока.
1. Основной принцип работы
Основные этапы работы SMPS:
——Выпрямление: Преобразование входного AC в DC напряжение.
——Импульсное преобразование: Использование высокоскоростного транзистора для создания высокочастотного AC сигнала.
——Трансформация: Пропускание высокочастотного AC через компактный трансформатор для изменения уровня напряжения.
——Выпрямление и фильтрация: Преобразование AC обратно в DC с последующей фильтрацией для устранения шумов.
Ключевые компоненты
——Импульсный транзистор: Основной элемент для коммутации.
——Трансформаторы: Используются для преобразования напряжения на высоких частотах.
——Выпрямители: Преобразуют AC в DC.
——Фильтрующие конденсаторы: Сглаживают выходной DC сигнал.
——Управляющая схема: Регулирует частоту коммутации и скважность импульсов.
Крупным промышленным предприятиям требуется регулировать напряжение питания для различного оборудования, поэтому необходимы трансформаторы.
Трансформатор — это электрическое устройство, передающее энергию между двумя или более цепями посредством электромагнитной индукции. Он состоит из первичной и вторичной обмоток на магнитном сердечнике, изменяя уровень напряжения без изменения частоты.
1. Основной принцип работы
Принцип действия трансформатора включает:
——Электромагнитную индукцию: Переменный ток (AC) в первичной обмотке создает изменяющееся магнитное поле в сердечнике.
——Трансформацию напряжения: Изменяющееся магнитное поле индуцирует напряжение во вторичной обмотке, которое может быть выше или ниже входного в зависимости от коэффициента трансформации.
2. Ключевые компоненты
——Первичная и вторичная обмотки: Проволочные катушки, проводящие входной и выходной токи
——Магнитный сердечник: Усиливает магнитную связь между обмотками
——Изоляционные материалы: Обеспечивают электрическую изоляцию между обмотками и сердечником
1. Эффективность
——Импульсные источники питания: Обычно более эффективны благодаря высокочастотной работе и меньшим потерям мощности при регулировании напряжения.
——Трансформаторы: Эффективность варьируется, но может быть ниже из-за потерь энергии в виде тепла в сердечниках и обмотках, особенно при низкочастотной работе.
2. Размер и вес
——Импульсные источники питания: Как правило, компактнее и легче за счет использования высокочастотных трансформаторов.
——Трансформаторы: Более габаритные и тяжелые, особенно для приложений, требующих значительного преобразования мощности.
3. Стоимость
——Импульсные источники питания: Могут быть экономически выгодными для маломощных приложений, но становятся дороже для высокомощных систем.
——Трансформаторы: Первоначальная стоимость может быть выше из-за материалов и конструкции, но экономически оправданы для высокомощных приложений в долгосрочной перспективе.
4. Производительность и надежность
——Импульсные источники питания: Обеспечивают лучшее регулирование и контроль напряжения, но могут создавать шумы и электромагнитные помехи.
——Трансформаторы: Высокая надежность с меньшим количеством компонентов, подверженных отказам; стабильная работа при длительном использовании.
1. Высокий КПД
Импульсные источники питания обладают повышенной энергоэффективностью, преобразуя энергию с минимальными потерями, что делает их идеальными для применений, где важна экономия энергии.
2. Малые габариты и вес
Использование высокочастотных трансформаторов позволяет ИИП быть компактными и легкими, что делает их подходящими для портативных устройств и применений с ограниченным пространством.
3. Экономическая выгода
Несмотря на сложную конструкцию, общая стоимость производства и эксплуатации ИИП может быть ниже, особенно для маломощных и среднемощных применений.
4. Лучшая стабилизация и управление
Импульсные источники питания обеспечивают точное регулирование напряжения и хорошо адаптируются к изменяющимся нагрузкам, демонстрируя высокую производительность в динамичных условиях.
1. Простота и долговечность
Трансформаторы имеют простую конструкцию без движущихся частей, что обеспечивает высокую долговечность и низкие требования к техническому обслуживанию.
2. Высокая надежность
Трансформаторы известны своей прочностью и долгим сроком службы, часто работая безотказно десятилетиями с минимальным ухудшением характеристик.
3. Низкий уровень шума и электромагнитных помех
В отличие от импульсных источников питания, трансформаторы не создают высокочастотных шумов или электромагнитных помех, что делает их подходящими для чувствительных применений.
4. Подходят для высокомощных применений
Трансформаторы идеальны для высокомощных и высоковольтных применений, таких как распределение электроэнергии и промышленные операции, где критически важны эффективность и надежность.
Понимание различий и соответствующих преимуществ импульсных источников питания и трансформаторов позволяет принимать более обоснованные решения в различных областях электротехники. Оба решения обладают уникальными преимуществами, делающими их подходящими для разных сценариев. Если импульсные блоки питания обеспечивают эффективность и компактность, то трансформаторы предлагают надежность и простоту. Тщательно оценив требования вашего конкретного применения, вы сможете оптимально подобрать источник
