RCBO объединяет функции MCB и RCD и является сокращенным выражением “переключатель с остаточной током с защитой от перегрузки”.
Перегрузка – это чрезмерный ток, вызванный большим количеством устройств нагрузки в цепи или коротким замыканием в цепи. Остаточная тока, также часто называемая земельным протеканием, означает разомкнутую цепь, вызванную случайным разрывом провода в цепи или плохим проводом.
Основная функция RCBO – защита от земельных сбоев, перегрузки и короткого замыкания тока, быстрое отключение тока для защиты персонала и заднего оборудования.
С развитием технологии и продолжающимся разработкой умных домов появляется умный RCBO. Умный RCBO (Residual Current Breaker с Overload) – это продвинутая версия традиционного RCBO, которая предлагает дополнительные функции, обеспеченные интеграцией умной технологии. Это устройство все еще выполняет основные функции RCBO, включая защиту от перегрузки (как у MCB) и токов земельных сбоев (как у RCD), обеспечивая безопасность от электрических ударов и потенциальных пожаров из-за сбоев. Однако оно дополнено возможностями удаленного мониторинга и управления, а также автоматизацией и интеграцией с системами умных домов.
RCBO, или Переключатель с остаточной током с защитой от перегрузки, является устройством безопасности, используемым в электрических цепях для предоставления защиты от двух видов рисков: токов земельных сбоев и перегрузочных токов, которые включают как перегрузку, так и короткие замыкания.
Функция остаточной тока позволяет RCBO контролировать баланс электрического тока между живыми (горячими) проводами и нейтральным проводом. В нормальных условиях токи сбалансированы. Если возникает дисбаланс (например, из-за того, что человек получает электрический удар или утечки пути к земле), RCBO обнаруживает это и отключает цепь, тем самым снижая риск травм или смерти.
Защита от перегрузки обеспечивает защиту электрических цепей и подключенных устройств от повреждений, вызванных чрезмерным течением тока, который может быть вызван перегрузкой или дефектом в цепи. Например, если устройство потребляет больше тока, чем предусмотрено для работы цепи (перегрузка) или если происходит короткий замыкание, RCBO сработает и прервет поставку электричества, чтобы предотвратить возможные повреждения системы.
В целом, RCBO используется для защиты электрической цепи от опасностей как земельных сбоев, так и перегрузочных токов, повышая безопасность электрической системы в жилых, коммерческих и промышленных зонах.
RCBO объединяет функции MCB и RCD и стремится использовать один RCBO вместо комбинации MCB и RCD на практике.

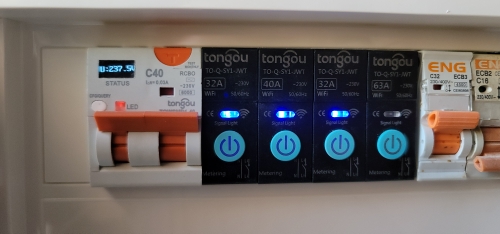

До сих пор большинство распределительных ящиков в домах будут оснащены RCBO для защиты безопасности домашней электричества. В картинке используется умный RCBO TOSMR1, который обеспечивает защиту от короткого замыкания, протекания и перегрузки. На этом основании умный RCBO может удаленно управлять и контролировать информацию, значительно повышая удобство.
В промышленных применениях
таких как промышленное электричество, деловые помещения, такие как отели, и крупное медицинское оборудование, необходимо обеспечить различную защиту от электрических сбоев. При установке рекомендуется устанавливать RCBO для каждого отдельного циркуита. В случае сбоя в циркуите, поврежденный циркуит не повлияет на нормальное функционирование других цепей. В приведенном ниже списке представлены каталоги двух RCBO.
Домашние применения
– Домашние электрические цепи: В домах RCBO устанавливаются для защиты отдельных цепей, таких как те, что подачи питания для кухонного оборудования, систем отопления или освещения. Они гарантируют, что в случае сбоя (например, поврежденное устройство вызывает короткий замыкание или человек прикасается к живому участку), питание быстро отключается, снижая риск электрических ударов или пожаров.
– Наружные и садовые зоны: Для наружных розеток, освещения или насосов для пруда RCBO предоставляют ключевую защиту, особенно учитывая увеличенный риск электрических сбоев из-за погодных условий и внешних факторов.
Коммерческие и общественные здания
– Офисные здания: RCBO используются для защиты цепей, подающих питание компьютерам, серверам, освещению и системам HVAC, обеспечивая защиту от возможных пожаров и обеспечивая безопасность персонала.
– Школы и больницы: Ввиду чувствительности этих сред RCBO критически важны для защиты электрических устройств от сбоев, обеспечивая безопасную среду для учеников, пациентов и сотрудников.
Специализированные среды
– Дата-центры: RCBO могут защищать от электрических сбоев в цепях, подающих питание чувствительному оборудованию, предотвращая потери данных и повреждения дорогих комплектующих.
– Морские применения: На лодках и кораблях RCBO используются для защиты электрических цепей от коррозии, вызванной соленой водой, и потенциальных электрических сбоев.
RCD – это устройство остаточной тока, которое предотвращает ударение людей при контакте с живым оборудованием или иногда, когда цепь разрушается, провода становятся видимыми, или нагрузочное оборудование и цепь не могут вызвать электрический пожар. RCD может предоставить соответствующую защиту.
MCB называется миниатюрным переключателем, который обеспечивает защиту от перегрузки. Когда в цепи есть слишком много нагрузочных устройств и ток слишком большой, или цепь находится в состоянии низкого сопротивления, чтобы образовать короткий замыкание, MCB сработает, чтобы предотвратить более серьезные ситуации и защитить цепь.
RCBO объединяет функции RCD и MCB, и его компактный размер более подходит для мест с ограниченным пространством, чем комбинация RCD и MCB. Также можно сократить время установки, и он может полностью заменить комбинацию RCD и MCB.
Хотя RCBO обеспечивает всестороннюю защиту цепи и повышает безопасность, при их использовании есть некоторые недостатки, о которых следует помнить:
1. Стоимость:
RCBO обычно более дороги, чем отдельные RCD и MCB (миниатюрные переключатели). Интегрированная технология, обеспечивающая двойную защиту, также приводит к более высоким первоначальным затратам.
2. Установка и пространство:
Пока RCBO может экономить пространство по сравнению с установкой как RCD, так и MCB, они все равно занимают больше места на распределительной панели, чем одиночный MCB. Пространство может стать проблемой при модернизации старых распределительных панелей, которые не были разработаны для таких устройств.
3. Сложность:
RCBO добавляет сложность в электрическую систему. В ситуациях, когда используется несколько RCBO, определить, который из них сработал из-за сбоя, может занять больше времени, особенно если они неправильно помечены.
4. Совместимость:
С учетом разнообразия типов и характеристик, обеспечение совместимости с существующими распределительными панелями и системами может быть сложным. RCBO должны тщательно выбираться для соответствия потребностям в мощности и требованиям безопасности цепей, которые они защищают.
5. Лишнее выключение:
Учитывая, что RCBO – это чувствительные устройства, предназначенные для обнаружения дисбаланса тока, иногда они могут ненужно выключаться из-за временных условий или электрического шума, что может быть неудобным.
Несмотря на эти недостатки, RCBO все еще широко используются для защиты цепи, потому что они имеют объединенную защиту от протекания и перегрузки, которая во многих применениях может компенсировать возможные недостатки. Всегда важно учитывать преимущества и недостатки, характерные для здания и электрической системы окружения.
Когда RCBO срабатывает, переключатель устройства находится в нижнем положении. Прежде чем выполнить следующий процесс, тщательно проверьте, были ли выполнены другие меры безопасности, затем надевайте изолирующие перчатки и переворачивайте переключатель RCBO вверх. В это время вы услышите звук “щелчок”. Если он не срабатывает, то RCBO был сброшен и начал работать.
RCBO – это хороший выбор в системе электроснабжения домашнего дома, если вы хотите, чтобы цепи холодильника или сигнализации не подвергались влиянию других цепей. В плане использования продукции рекомендуется подключать RCBO к отдельной цепи для защиты важных цепей. Для других неважных цепей, возможно, следует учесть стоимость. Что касается общей безопасности жилых зданий, то деньги, которые не следует экономить, не следует экономить.
Установка RCBO (переключателя с остаточной током с защитой от перегрузки) требует тщательного следования электрическим правилам безопасности и должна выполняться только квалифицированным электриком. Вот пошаговое руководство, как электрик может установить RCBO:
1. Выключите основное питание: Прежде чем начинать любую работу с электрической панелью, необходимо убедиться, что основное питание выключено, чтобы предотвратить электрический удар. Обычно это делается на потребительском блоке или распределительной панели.
2. Подготовка распределительной панели: Откройте панель и убедитесь, что есть подходное место для RCBO. Если вы заменяете существующий переключатель, возможно, вам придется его тщательно удалить, чтобы освободить место.
3. Идентификация цепи: Идентифицируйте цепь, на которую будет установлен RCBO. Эта цепь должна быть выключена, и вы должны проверить отсутствие питания с помощью тестера напряжения.
4. Подключение живого провода: Живой провод (обычно коричневый или красный) из цепи должен быть подключен к терминалу “Нагрузка” RCBO. Убедитесь, что соединение прочное.
5. Подключение нейтрального провода: Обычно есть общий бар нейтралированных проводов, к которому подключаются нейтральные провода (обычно голубой). Подключите нейтральный провод из цепи к терминалу нейтралированного провода RCBO.
6. Подключение земного провода: Земной провод (обычно зеленый с желтым полосками) должен быть правильно подключен к земельному бару в распределительной панели. Это провод безопасности и его нельзя опустить.
7. Провод нейтронной связи: Некоторые RCBO поставляются с предварительно прикрепленным проводом нейтронной связи, который должен быть подключен к бару нейтралированных проводов. Убедитесь, что это также прочно подключено.
8. Установка RCBO: Установите RCBO на DIN-рельс распределительной панели. Убедитесь, что он надежно зафиксирован, чтобы не ослабевать.
9. Тестирование установки: После полной установки RCBO вы можете восстановить питание на панели и проверить работу RCBO, используя его кнопку тестирования. RCBO должен сработать, что указывает на его корректную работу.
10. Финальныя проверки и верификация: Проведите финальную проверку, чтобы убедиться, что все соединения корректны, крышка распределительной панели заменена и область безопасна.
11. Документация: Запишите установку на электрической схеме домашней электрической системы и, при необходимости, уведомите местное правительство или соответствующие органы в соответствии с законодательством для инспекции или учета.
Пожалуйста, помните, что это всего лишь информационное руководство. Законодательство и правила безопасности, касающиеся электрической работы, могут варьироваться в зависимости от страны и региона. Всегда убедитесь, что вы нанимаете профессионала и сертифицированного электрика для любых электрических установок или модификаций на вашем жилом или коммерческом помещении.
Переключатель с остаточной током с защитой от перегрузки – это RCBO. Он объединяет функции RCD и MCB. Он может полностью заменить комбинацию RCD и MCB для предотвращения повреждений, вызванных коротким замыканием, остаточным током и перегрузкой. Он может использоваться в семейных домах, фабриках и коммерческих приложениях. Свяжитесь с Tongou для получения дополнительной информации.
