В мире, все больше полагаться электричество, обеспечивать безопасность наших домов и рабочих мест является первостепенным. Приборы защиты от тока утечки с защитой от перегрузки (RCBO) являются основными устройствами в современных электрических установках, предлагая двойную защиту от угрожающих жизни токов утечки и повреждающих перегрузок/коротких замыканий. С появлением “умных RCBO“, которые добавляют удаленный мониторинг и управление, выбор типа RCBO становится еще более критическим.тип становится еще более критическим.
Одной из наиболее распространенных точек путаницы для потребителей и даже некоторых установщиков является разница между RCBO типа AC и RCBO типа A. Что означают эти обозначения? Какой из них подходит для ваших нужд? И как международные стандарты влияют на этот выбор? Этот всеобъемлющий руководство поможет вам разобраться в RCBO типа A и типа AC, чтобы помочь вам принять обоснованное и безопасное решение.
Недавняя статья: Значение RCBO, применение и часто задаваемые вопросы
РЦБО объединяет функциональность двух ключевых устройств безопасности:
Устройство защиты от утечки тока (УЗУ) / Выключатель с защитой от утечки тока (ВЗУ): Обнаруживает несоответствие в токе между фазным и нейтральным проводниками, указывая на утечку тока на землю (например, ток протекает через человека). Выключается для предотвращения электрического удара.
Миниатюрный автоматический выключатель (МАВ): Защищает проводку цепи от повреждения из-за перегрузок (слишком большого тока) или короткого замыкания.
Объединяя обе функции, РЦБО обеспечивает комплексную защиту в одном устройстве, экономя место в распределительных щитках.
Возможность обнаружения: РЦБО типа AC предназначены для обнаружения и срабатывания только на синусоидальные переменные остаточные токи.

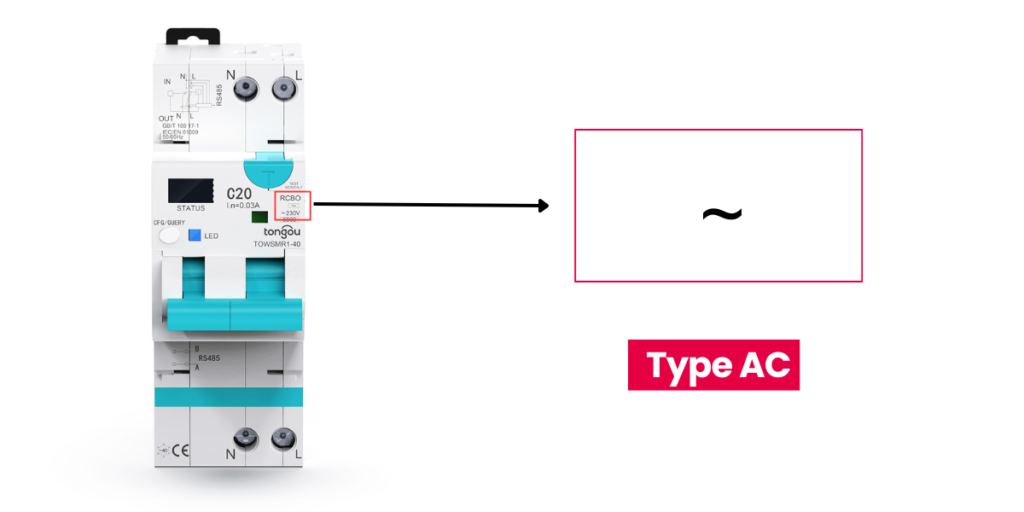

Символ: На устройстве типа AC часто можно увидеть символ синусоиды (∼) в квадрате.
Исторический контекст и применение: Многие годы устройства типа AC были стандартом. Они подходят для цепей, питающих нагрузки, которые при возникновении неисправности будут создавать только синусоидальный переменный ток утечки на землю. К ним обычно относятся:
——Старые установки с чисто резистивной нагрузкой (например, традиционное ламповое освещение, электрические обогреватели без электронных контроллеров).
——Приборы без электронных компонентов.
Ограничения: Основной недостаток РЦБО типа AC заключается в их невозможности надежно обнаруживать пульсирующие постоянные остаточные токи. Если бытовой прибор с электронными компонентами (например, современная стиральная машина, посудомоечная машина, драйвер светодиодов) develops a fault that results in a pulsating DC leakage, a Type AC RCBO might fail to trip, or its tripping characteristics might be compromised. This phenomenon is sometimes called “blinding,” where the DC component can saturate the RCBO’s sensing core.
Возможность обнаружения: РЦБО типа A предназначены для обнаружения и срабатывания на:
——Синусоидальные переменные остаточные токи (как и тип AC).
——Пульсирующие постоянные остаточные токи.
——Пульсирующие постоянные остаточные токи, наложенные на гладкий постоянный ток до 6 мА.

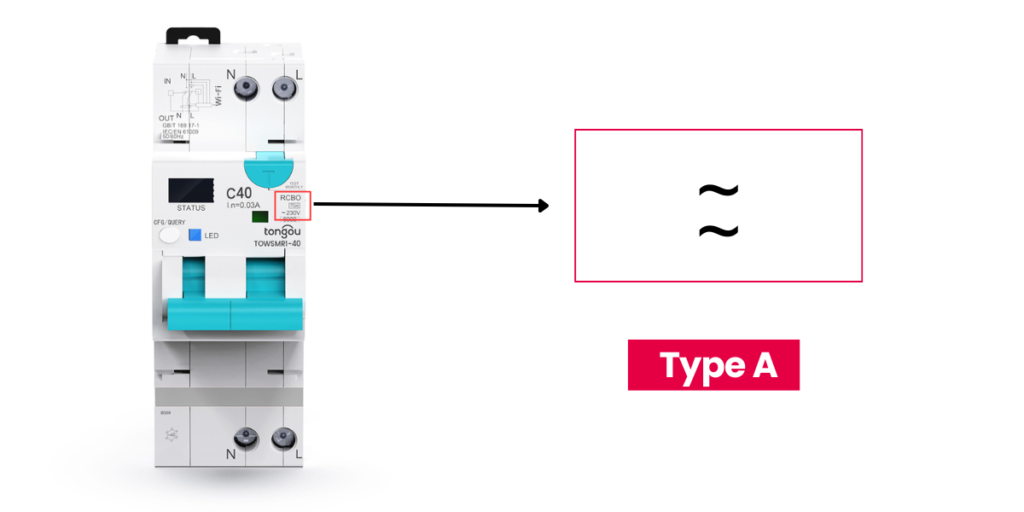

Символ: Символ для типа A обычно включает синусоиду (∼) и также две полуректифицированные волны или аналогичное представление обнаружения пульсирующего постоянного тока.
Почему они необходимы: Современная жизнь наполнена электронными устройствами. От вашей стиральной машины и посудомоечной машины до компьютера, драйверов светодиодного освещения и зарядных устройств для телефонов, многие из них содержат выпрямители, рубильники или устройства управления фазовым углом. Эти компоненты могут создавать пульсирующие постоянные токи неисправности.
Типичные применения: РЦБО типа A являются обязательными для цепей, питающих:
——Приборы с электронными компонентами (например, стиральные машины, сушильные машины, посудомоечные машины, индукционные плиты).
——Однофазные инверторы.
——Оборудование ИТ (1-й класс).
——Световые цепи с регуляторами яркости или драйверами светодиодов.
——Точки зарядки электромобилей (хотя некоторые зарядные устройства для электромобилей могут требовать типа B).
Преимущества: РЦБО типа A предлагают значительно более высокий уровень безопасности в современных установках, где электронные нагрузки широко распространены.
Применение РЦБО
| Характеристика | РЦБО типа AC | РЦБО типа A |
| Обнаруживает переменный ток | Да | Да |
| Обнаруживает пульсирующий постоянный ток | Нет (или ненадежное обнаружение) | Да |
| Подходящие применения | Старые цепи, чисто резистивные/индуктивные нагрузки | Современные цепи с электронными приборами, светодиодным освещением, ИТ-оборудованием |
| Стоимость | Обычно ниже | Обычно выше (но безопасность оправдывает стоимость) |
| Уровень безопасности | Базовый | Улучшенный, подходит для большинства современных жилых и коммерческих применений |
| Соответствие будущим требованиям | Ограниченное | Хорошее, соответствует современным технологиям бытовых приборов |
В Великобритании наблюдается сильный переход к использованию РЦБО типа A.
BS 7671 (в настоящее время 18-е издание с поправками) подразумевает, а в некоторых случаях фактически требует, использования типа A (или лучшего, например, типа F или B для конкретных нагрузок) для большинства новых цепей или при замене УЗО/РЦБО на цепях, питающих оборудование, которое может создавать пульсирующие постоянные токи.
Устройства типа AC в целом считаются непригодными для цепей, питающих розетки или любое оборудование, которое может создавать постоянные составляющие. Их использование все больше ограничивается очень конкретными, устаревшими приложениями.
Для зарядки электромобилей специфические требования часто указывают на тип A (с обнаружением 6 мА постоянного тока, если это не интегрировано в зарядное устройство) или тип B.
Многие европейские страны следуют стандартам CENELEC, которые согласованы с стандартами IEC.
В Европе наблюдается общий тренд в пользу РЦБО типа A для более широкой защиты, особенно в новых установках.
Национальные регуляции в отдельных странах ЕС (например, VDE в Германии, NF C 15-100 во Франции) будут определять точные требования. Некоторые страны могут уже исключить тип AC из общего использования.
Подобно Великобритании и Европе, все больше признается необходимость использования УЗО, способных обрабатывать пульсирующий постоянный ток.
Тип A УЗО/РЦБО становится facto стандартом для многих применений для обеспечения совместимости с современными приборами.
Ландшафт УЗО отличается. Заземляющие устройства защиты от тока утечки (GFCI) являются основными устройствами для защиты персонала от утечки на землю. GFCI в Северной Америке обычно предназначены для работы с переменным током и обладают некоторой встроенной способностью обнаруживать определенные типы постоянных неисправностей, но их классификация “Тип” не напрямую эквивалентна классификации IEC Тип A/AC. Устройства защиты от дуговых неисправностей (AFCI) также обязательны для многих цепей для защиты от дуговых неисправностей.
Хотя прямое сравнение является сложным, принцип обеспечения защиты от различных форм тока неисправности является универсально важным.
Важное примечание: Электрические регламенты подлежат изменению. Всегда консультируйтесь с последней версией местного электрического кодекса и квалифицированным электриком для обеспечения соответствия и безопасности.
1. Оцените свои нагрузки:
——Если цепь питает только простые резистивные нагрузки, такие как старые лампы накаливания или обычные электрические обогреватели (без электронных термостатов или контроллеров), тип AC может быть допустимым, если местные регламенты это позволяют.
——Если цепь питает любые электронные устройства – это включает большинство современных приборов (стиральные машины, посудомоечные машины, холодильники с электронным управлением), светодиодное освещение, компьютеры, розетки, в которые могут быть подключены различные устройства – вы должны выбрать РЦБО типа A (или выше, если это требуется для конкретного оборудования, например, тип F или B).
2. Проверьте местные регламенты: Это не обсуждается. Многие юрисдикции теперь требуют типа A для большинства применений, особенно для розеток и новых установок.
3. Готовность к будущему: Даже если в цепи в настоящее время только простые нагрузки, будущие обновления приборов, скорее всего, будут включать электронику. Установка РЦБО типа A сейчас – это мудрые инвестиции в будущую безопасность и совместимость.
4. При сомнении выбирайте тип A: Учитывая распространение электронных устройств, тип A предлагает гораздо более широкий и безопасный уровень защиты. Небольшая дополнительная стоимость полностью оправдана повышенной безопасностью.
5. Для умных РЦБО: “Умные” функции (Wi-Fi подключение, управление через приложение, мониторинг энергии) являются дополнением к основной функциональности РЦБО. Выбор умного РЦБО все равно требует от вас выбора правильного типа (AC, A, F или B) в зависимости от электрических характеристик цепи, которую он будет защищать. “Умный РЦБО типа A” сочетает необходимое обнаружение пульсирующих неисправностей постоянного тока с современными преимуществами подключения.
Хотя РЦБО типа AC выполняли свою функцию в более простых электрических средах, РЦБО типа A теперь являются рекомендуемым и часто обязательным выбором для большинства современных жилых, коммерческих и промышленных применений благодаря их способности обнаруживать как синусоидальные переменные, так и пульсирующие постоянные остаточные токи.
При выборе РЦБО, стандартного или умного, никогда не компрометируйте безопасность. Понимайте нагрузки на вашей цепи, проконсультируйтесь с местными электрическими кодексами, и если есть какая-либо неопределенность, выбирайте РЦБО типа A. Ваша безопасность и безопасность тех, кто использует электрическую установку, зависит от этого. Всегда привлекайте квалифицированного электрика для установки и консультации.
