Устройства защиты от всплесков (SPD) – это компоненты, используемые в системах данных и питания для защиты оборудования. Они влияются на низкопотенные цепи. Однако, основная функция этих систем – предотвращение разрушения или нарушения из-за мимовременных перенапряжений.

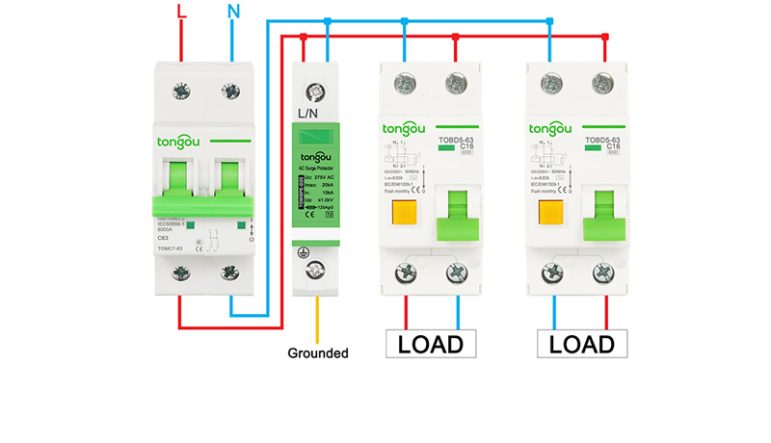

SPD удаляют электрические всплески или импульсы, действуя как путь с низким сопротивлением. Таким образом, мимовременные напряжения преобразуются в токи и перенаправляются в землю. Это делается для снижения нагрузки на передающую линию. Устройство параллельно подключается к цепям питания нагрузок, которые оно должно защитить. Это наиболее широко используемый и эффективный метод защиты от небалансированного напряжения.
Всплесковые напряжения вызываются операциями переключения электрических нагрузок в здании, а также магнитным и индуктивным связыванием, вызванным формированием магнитного поля при протекании больших токов. Статический электричество и грозы также могут вызвать всплески. Так как гроза является значительным источником электромагнитного вмешательства в электрических системах.
Существует два типа ударов молний:
1. Путь молнии напрямую подключается к линиям передачи электрической структуры.
2. Электромагнитное взаимодействие энергии в проводники электрического сетчатого оборудования, вызванное радиацией энергии близлежащих гроз.
Принцип работы устройств защиты от всплесков (УПВ) заключается в защите электрических систем от перенапряжений, также известных как всплески. Основная концепция заключается в ограничении этих подрывных напряжений путем отвода или ограничения тока всплеска. Вот как это работает:
Металлооксидный Варистор (MOV): Одним из самых распространенных компонентов в УПВ является металлооксидный варистор. Варистор – это электронный компонент с сопротивлением, которое изменяется с изменением приложенного напряжения, демонстрируя нелинейную, неохмовскую характеристику тока-напряжения. Когда напряжение нормально, MOV имеет очень высокое сопротивление, что позволяет нормально функционировать электрической системе. Однако во время события всплеска сопротивление MOV резко снижается, становясь очень низким. Это изменение позволяет MOV “абсорбировать” избыточное напряжение, а затем действовать как “шарнир”, отводя избыточный ток от защищаемой нагрузки и безопасно к земле.
Как УПВ отводят ток: 1. Когда происходит подрывное напряжение, УПВ быстро реагирует, создавая низкоимпедансный (низкосопротивленный) путь к земле. 2. Это отводит импульсный ток от критических нагрузок. 3. Отводя ток, УПВ также снижает напряжение, которое испытывает связанное оборудование, до более безопасного уровня.
Другие компоненты УПВ: УПВ также могут использовать газовые разрядные трубы (ГРТ), диоды шелкового разрушения (ДСР) или диоды подавителя временного напряжения (ДВН) в зависимости от конкретного дизайна и требований защиты.
Результат действия УПВ: Так функционируя, УПВ защищают чувствительные электронные устройства от подрывных напряжений, вызванных ударами молний, всплесками питания и другими типами электрических нарушений. Цель состоит в предотвращении причинения ущерба или проблем с работой этим временным перенапряжениям, продлевая срок службы оборудования и обеспечивая его функционирование.
Выбор УПВ: Правильный выбор УПВ основан на нескольких факторах, включая расположение в электрической системе, ожидаемые типы всплесков и уязвимость связанного оборудования. Критерии выбора включают Максимальное Непрерывное Рабочее Напряжение УПВ (MCOV), Номинальный Расходный Ток (In) и Класс Защиты Напряжения (VPR) среди других параметров.
1. УПВ тип 1
УПВ тип 1 устанавливаются на входе электропитания здания. Их основная функция – защищать от крупных всплесков, обычно происходящих из внешних источников, таких как прямые удары молний. Они являются первой линией обороны и могут рассеивать высокоэнергетные импульсы. С точки зрения установки, УПВ тип 1 устанавливаются на стороне линии основной панели входа электропитания, между электрическим столбом и местом, где электрическая линия входит в здание.
2. УПВ тип 2
УПВ тип 2 используются на основном распределительном щиту (или на вторичных распределительных щитах) и предназначены для управления всплесками, возникающими внутри здания, такими как те, которые вызываются включением и выключением крупного оборудования. Эти УПВ обеспечивают защиту цепей и устройств вниз потока и особенно важны для защиты чувствительного электронного оборудования. Они управляют всплесками, которые УПВ тип 1 может не полностью отводить, ловя меньшие, повторяющиеся всплески, которые в противном случае могут разрушить или повредить подключенное оборудование со временем.
3. УПВ тип 3
УПВ тип 3 устанавливаются в точке использования – близко к конечным устройствам, которые они предназначены для защиты, таким как компьютеры, телевизоры или другие электронные приборы. Они обычно используются вместе с УПВ тип 2 для более всесторонней стратегии защиты. Они предназначены для подавления оставшегося энергии всплеска после действия УПВ тип 2, следовательно, борются с всплесками, которые проникают в отдельные устройства.
4. Комбинированный тип 1+2 УПВ
Некоторые УПВ объединяют функции как тип 1, так и тип 2 устройств. Эти УПВ тип 1+2 могут защищать все электрические установки от ударов молний, рассеивая ток, и подходят для мест с высокой плотностью ударов молний.
1. Большой поток защиты: УПВ предназначены для работы с большими токами всплеска, эффективно отводя их, чтобы предотвратить повреждение электрической системы и подключенных устройств.
2. Крайне низкий остаточный давление: Остаточное напряжение, или напряжение пропуска, после действия УПВ держится как можно ниже. Это напряжение, которое оборудование будет испытывать во время события всплеска, и его снижение является необходимым для защиты.
3. Быстрое реагирование: УПВ быстро действуют против всплесков, часто в пределах наносекунд, что крайне важно для защиты оборудования от быстрого наступления подрывных напряжений.
4. Технология погашения дыма: Современные УПВ используют передовые технологии погашения дыма, чтобы предотвратить возможные опасности пожара, связанные с событиями всплеска.
5. Защита контроля температуры: Встроенный циркуит, который контролирует температуру, предотвращает перегрев компонентов УПВ, обеспечивая стабильность и предотвращая тепловое выход из строя или повреждение.
6. Встроенная термальная защита: УПВ часто имеют термальные фузы или аналогичные механизмы для отключения УПВ от цепи в случае перегрева, предоставляя дополнительный уровень безопасности.
7. Максимальное непрерывное рабочее напряжение (MCOV): Это наивысшее напряжение, которое УПВ может выдержать непрерывно без деградации или сбоя, указывает на способность УПВ обработать нормальные колебания напряжения.
8. Класс защиты напряжения (VPR): Этот рейтинг указывает максимальное напряжение, которое будет передано подключенному оборудованию во время события всплеска после того, как УПВ выполнит свою функцию.
Область ‘Устройств защиты от всплесков’ включает в себя широкий спектр типов и применений, приспособленных к различным потребностям от бытовых до промышленных масштабов. Правильный выбор УПВ требует глубокого понимания базовой технологии, ее применений и обеспечения соответствия с отраслевыми стандартами.
Эти устройства полезны для предотвращения потери или повреждения чувствительного оборудования, однако они также необходимы для безопасности. Защита от всплесков необходима для любого бизнеса, промышленного или общественного здания, оснащенного воздушными линиями, что означает, что подавляющее большинство зданий должны ее иметь. Более того, нам нужны устройства защиты от всплесков, поскольку они являются типом электрических проблем, таких как удары молний, отключения питания, сбои в сети.
Когда дело доходит до защиты электрической сети, нет стратегии “разного размера под все”. Каждая установка требует детального изучения ее механизмов ‘Причин всплесков питания и их предотвращения’ и тщательного понимания, как дебаты ‘Разетки питания против защитников от всплесков’ применимы к их конкретной ситуации.
Оборудован знаниями различных типов УПВ, их применениями и внимательными методами технического обслуживания, можно значительно увеличить устойчивость своей электрической инфраструктуры к непредсказуемым и разрушительным электрическим всплескам.
