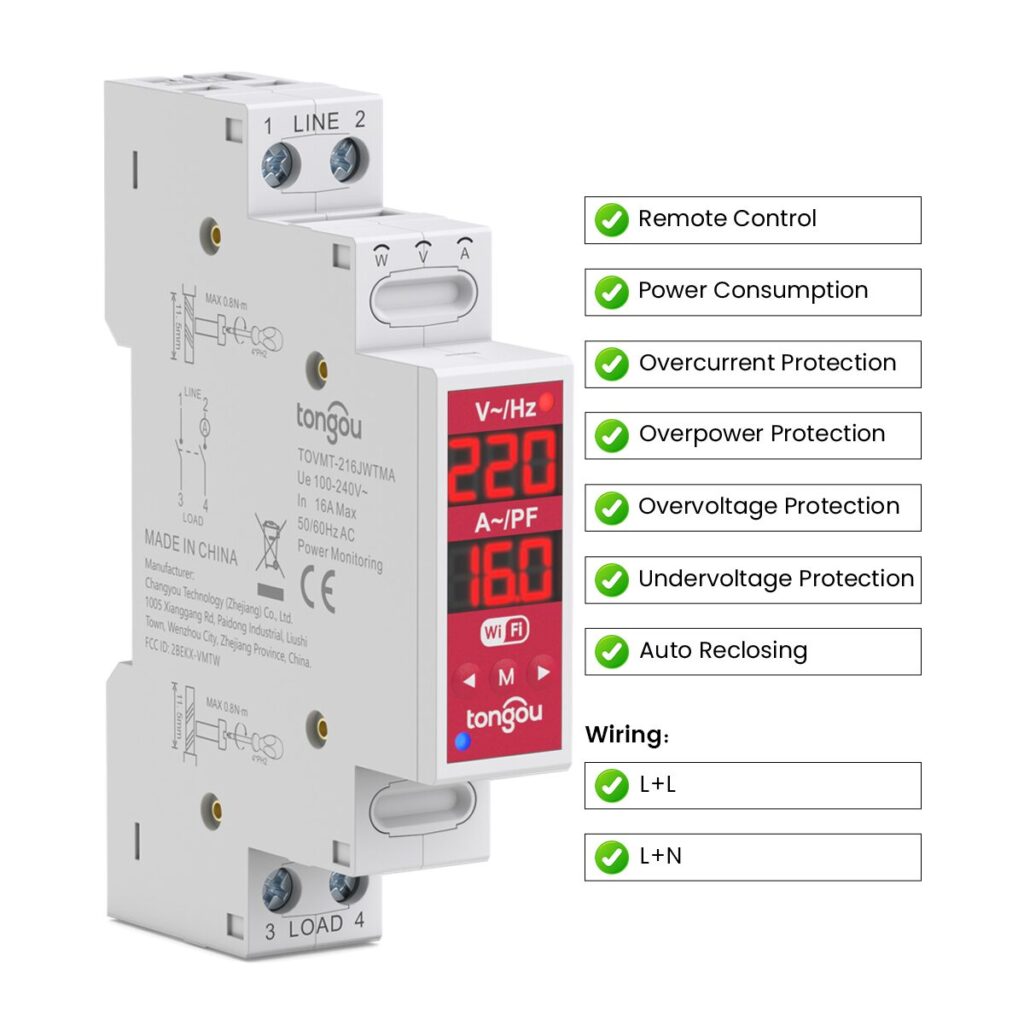

L’elettricità alimenta il nostro mondo moderno, ma il modo in cui viene consegnata alle nostre case e ai nostri apparecchi non è universalmente lo stesso. Quando inizi ad aggiornare i dispositivi della casa intelligente, come l’innovativo interruttore intelligente WiFi TOVMT, incontrerai termini come cablaggio L-N e L-L.
La configurazione più diffusa è il cablaggio L-N (Linea-Neutro). In questa configurazione, un singolo conduttore di “Linea” (o “Fase”) fornisce l’alimentazione, mentre un conduttore di “Neutro” costituisce il percorso di ritorno.
In Amerique du Nord (États-Unis, Canada, Mexique), le câblage L-N fournit généralement 120 V et est utilisé pour la plupart des prises standard, l’éclairage et les petits appareils.
Tuttavia, in gran parte del resto del mondo, inclusi il Regno Unito, la maggior parte dell’Europa, Australia, Nuova Zelanda e grandi parti di Asia e Africa, il cablaggio L-N è ugualmente standard, ma fornisce generalmente una tensione più elevata, tipicamente 220 V-240 V, per tutti i comuni dispositivi domestici.
Poi c’è il cablaggio L-L (Line-Line), in cui l’alimentazione viene fornita utilizzando due conduttori di “Linea”.
Questo è particolarmente utilizzato in Nord America per ottenere 240V per elettrodomestici ad alta potenza come asciugatrici elettriche, forni, scaldacqua e unità di condizionamento centrale. Questo deriva da un sistema “split-phase” in cui vengono combinate due linee da 120V.

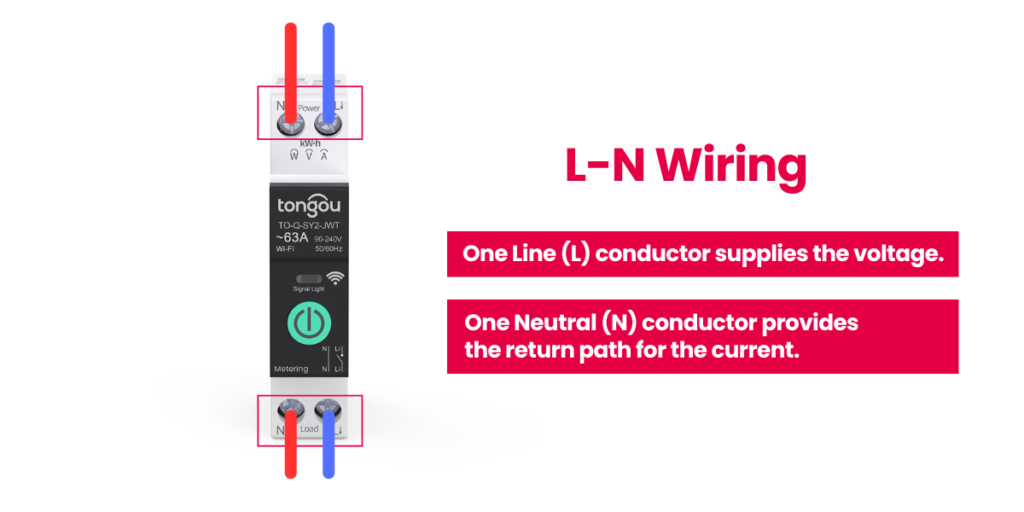

Il collegamento Linea-Neutro (L-N) è la configurazione più comune per applicazioni residenziali e per piccole attività commerciali in tutto il mondo. In un sistema monofase L-N:
Un conduttore di Linea (L) fornisce la tensione.
Un conduttore Neutro (N) costituisce il percorso di ritorno per la corrente.
Un conduttore di Terra (G/PE) è presente per la sicurezza.
La tensione si misura tra i conduttori di Linea e Neutro.
Immagina un circuito semplice: l’energia fluisce dal quadro elettrico tramite il filo di Fase, attraversa l’apparecchio (come una lampada) e poi ritorna al quadro tramite il filo Neutro, chiudendo il circuito. Il filo Neutro è essenziale perché, senza di esso, la corrente non ha un percorso di ritorno e l’apparecchio non funziona.
Nord America (USA, Canada): la tensione L-N standard è 120 V. Viene utilizzata per l’illuminazione, le prese e gli elettrodomestici di piccola taglia.
Europa, Regno Unito, Australia, Nuova Zelanda, gran parte di Asia e Africa: la tensione L-N standard è in genere 220-240 V. Un conduttore di Fase e uno Neutro forniscono questa tensione a tutti gli elettrodomestici domestici standard.
Circuiti di illuminazione
Prese a muro standard
Piccoli elettrodomestici (TV, computer, accessori da cucina)
In pratica, qualsiasi dispositivo che non richieda elevata potenza.

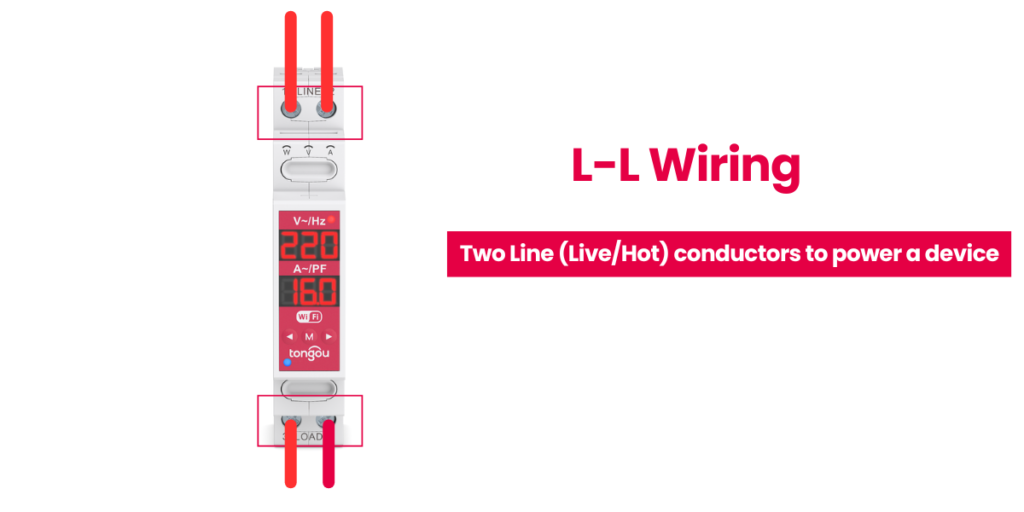

Il cablaggio Fase-Fase (L-L) prevede l’uso di due conduttori di Fase (vivo/hot) per alimentare un dispositivo. In questo caso non è previsto un conduttore Neutro dedicato che partecipi alla trasmissione di potenza al carico come avviene nel sistema L-N. La tensione si misura tra i due conduttori di Fase.
In Nord America l’alimentazione residenziale è spesso fornita come sistema split-phase. Ciò significa:
Un trasformatore esterno all’abitazione possiede un avvolgimento secondario con presa centrale.
Questo fornisce due conduttori di Fase a 120 V (L1 e L2) sfasati di 180° l’uno rispetto all’altro, e un conduttore Neutro (N) derivato dal centro.
Collegando un carico tra L1 e N si ottengono 120 V.
Collegando un carico tra L2 e N si ottengono 120 V.
Collegando un carico tra L1 e L2 si ottengono 240 V. Questo è il cablaggio L-L.
In questa configurazione L-L a 240 V, L1 e L2 funzionano reciprocamente come andata e ritorno grazie al loro sfasamento. Anche se una presa Neutro può essere presente nella scatola di derivazione (per componenti da 120 V all’interno dell’apparecchio, come l’orologio di un forno), gli elementi di potenza principali dell’apparecchio a 240 V sono collegati tra L1 e L2.
Sebbene sia meno comune nelle applicazioni residenziali al di fuori del sistema split-phase nordamericano per alte potenze, L-L può anche riferirsi al collegamento tra due fasi di un sistema trifase (ad esempio in ambito industriale o in edifici commerciali più grandi). Tuttavia, l’interruttore TOVMT è progettato principalmente per applicazioni monofase o split-phase residenziali e per piccole attività commerciali.
Nord America (USA, Canada): 240 V L-L è la tensione standard per elettrodomestici ad alta potenza. Deriva dal sistema split-phase 120 V/240 V (L1-L2).
Altre regioni/applicazioni specifiche: è possibile trovare altre tensioni L-L in ambiti industriali o specializzati, ma 240 V L-L da sistema split-phase è la più pertinente per un prodotto come TOVMT in ambito residenziale.
Scaldacqua elettrici
Asciugatrici elettriche
Forni e piani cottura elettrici
Unità di condizionamento centrale (HVAC)
Pompe di pozzo
Ricaricatori per veicoli elettrici (EV) di Livello 2
Macchinari da officina di grandi dimensioni
| Caratteristica | Cablaggio L-N | Cablaggio L-L (split-phase Nord America) |
| Conduttori | Fase (L), Neutro (N) | Fase 1 (L1), Fase 2 (L2) |
| Riferimento tensione | Tra Fase e Neutro | Tra Fase 1 e Fase 2 |
| Tensioni comuni | 120 V (NA), 220-240 V (Europa, Asia, ecc.) | 240 V (NA) |
| Uso principale | Illuminazione, piccoli elettrodomestici | Elettrodomestici ad alta potenza (scaldacqua, HVAC) |
| Percorso di ritorno | Conduttore Neutro | L’altro conduttore di Fase (grazie allo sfasamento) |

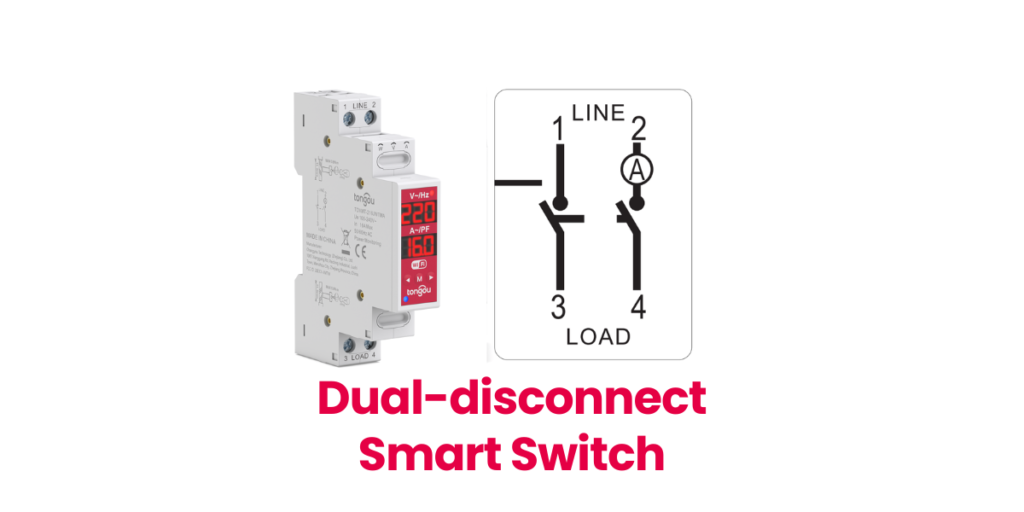

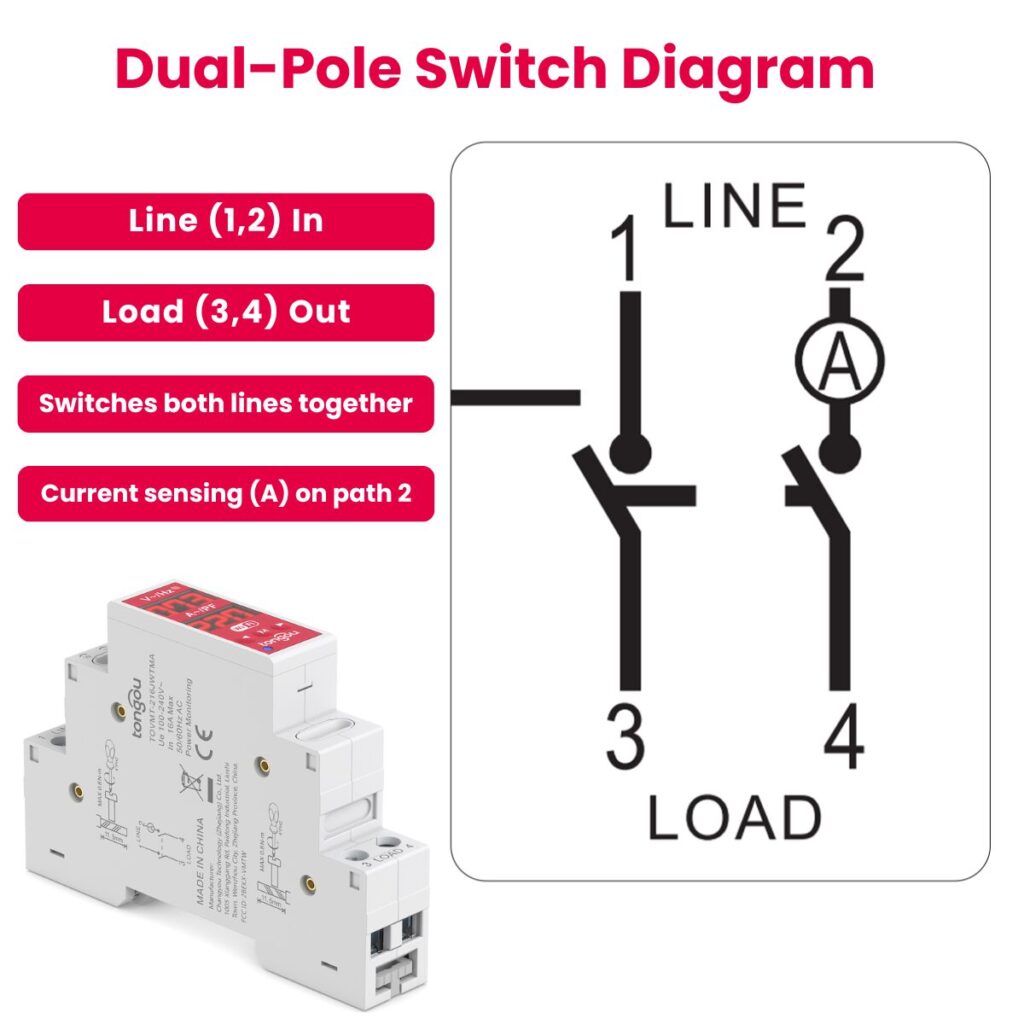

Un interruttore bipolare (noto anche come interruttore a doppio interruzione) disconnette simultaneamente tutti i conduttori di fase a cui è collegato.
Per circuiti L-N: il TOVMT disconnette sia la Fase che il Neutro. È superiore agli interruttori unipolari che interrompono solo la Fase, perché isola completamente l’apparecchio.
Per circuiti L-L (240 V NA): il TOVMT disconnette sia la Fase 1 che la Fase 2. È essenziale per la sicurezza con apparecchi a 240 V, assicurando che il dispositivo sia completamente disinserito.

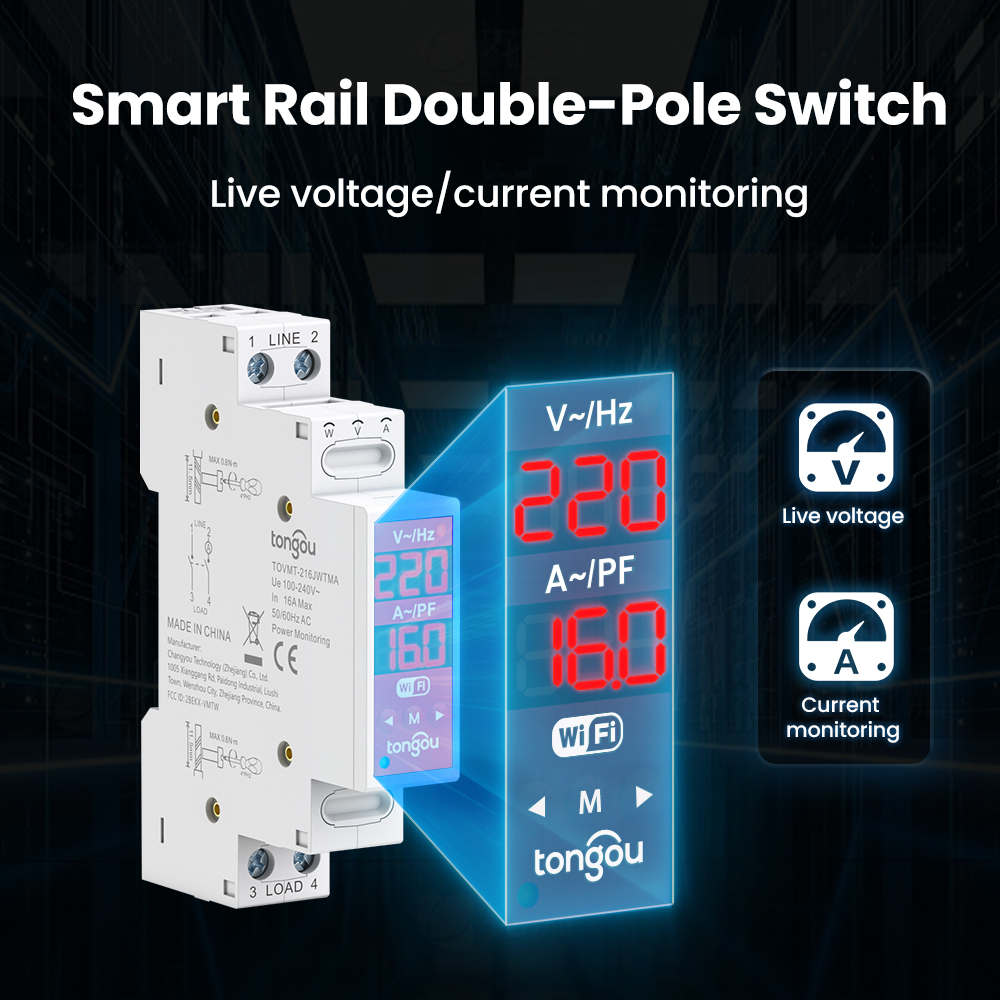

Questa funzione rende l’interruttore intelligente TOVMT una scelta premium per utenti attenti alla sicurezza e per applicazioni in cui si desidera o richiede un’isolatione totale dell’alimentazione.
Flessibilità senza precedenti: un solo interruttore per un’ampia gamma di applicazioni, riducendo confusione e magazzino per l’installatore.
Sicurezza potenziata: il meccanismo bipolare garantisce un’isolamento completo, un significativo miglioramento rispetto agli interruttori unipolari standard, particolarmente critico per i 240 V L-L e vantaggioso anche per L-N.
Preparazione al futuro: con l’evolversi delle esigenze domotiche, un interruttore versatile come il TOVMT compatibile L-L/L-N sa adattarsi.
Ideale per elettrodomestici ad alta potenza: la capacità L-L lo rende perfetto per automatizzare dispositivi ad alta potenza che altri interruttori intelligenti non possono gestire.
Tranquillità: sapere che il tuo interruttore intelligente è installato correttamente e in sicurezza per il tipo di cablaggio specifico.
Comprendere le sfumature del cablaggio L-L e L-N è fondamentale per chiunque desideri modernizzare la propria casa con la tecnologia smart. L’interruttore intelligente Wi-Fi TOVMT, grazie al suo innovativo supporto sia per le configurazioni L-L che L-N e al suo robusto design bipolare, si distingue come una soluzione superiore per sicurezza, versatilità e controllo avanzato.
Impegnandoti a comprendere il sistema elettrico della tua casa e seguendo le pratiche di installazione sicura (o affidandoti a un professionista), puoi integrare con fiducia l’interruttore intelligente TOVMT per controllare tutto, dall’illuminazione standard agli elettrodomestici ad alta potenza a 240 V, elevando veramente la tua esperienza domotica.
Pronto a migliorare la tua casa con l’interruttore intelligente più sicuro e versatile? Scopri oggi stesso l’interruttore intelligente Wi-Fi TOVMT!
