Wenn es um das Verständnis von Elektrizität geht, begegnet man einer der grundlegenden Werkzeuge, das der Voltmeter. Dieses anscheinend einfache Gerät ist für jeden, der mit oder über Elektronik arbeitet oder lernt, von entscheidender Bedeutung. In dieser umfassenden Anleitung werden wir den Voltmeter demystifizieren und Neulinge mit einer leicht verständlichen, aber reichhaltigen Erklärung seiner Arbeitsprinzipien, Sicherheitsvorkehrungen, Montagemethoden und Auswahlrichtlinien versorgen. Ob Sie ein aufstrebender Elektriker oder ein neugieriger Hobbyist sind, Sie finden alles, was Sie benötigen, um das elektrische Potential professionell zu messen.
Ein Voltmeter ist ein Messgerät, das verwendet wird, um den Gleichstrom- oder Wechselstromspannungswert in einem Stromkreis zu messen. Bei der Verwendung muss das Voltmeter, um sicherzustellen, dass die gemessenen Parameter wertvoll sind, eine sehr hohe Widerstand im internen Aufbau haben und sollte parallel zum Stromkreis geschaltet werden, um zu verhindern, dass die Anzeige des Voltmeters gestört wird.
Ein DIN-Rahmen-Voltmeter ist ein spezielles Voltmeter, das auf einer Leiste montiert werden kann und für verschiedene Stromkreissysteme genaue Spannungsmessungen liefern kann. Es wird in industriellen, gewerblichen und privaten Anwendungen weit verbreitet eingesetzt.

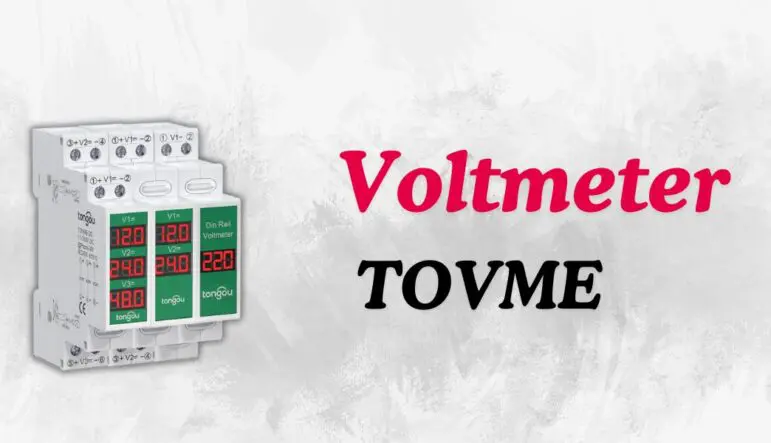

Die Produkte im obigen Bild sind einphasige und dreiphasige DIN-Schienen AC-Digitalvoltmeter. Diese Art von Voltmeter ist sehr kompakt und einfach zu installieren. Es ist eine ideale Lösung.
Die elektrische Spannungsdifferenz, auch bekannt als Spannung, ist ein Schlüsselkonzept im Bereich der Elektrizität. Sie ist das, was den Stromfluss durch einen Stromkreis antreibt und das, was ein Voltmeter präzise misst. Aber wie macht ein Voltmeter das?
Voltmesser sind im Wesentlichen darauf ausgelegt, die elektrische Spannungsdifferenz zwischen zwei Punkten in einem elektrischen Stromkreis zu messen, ohne die Spannung des Stromkreises selbst erheblich zu verändern.
Analoge Voltmeter verwenden eine Nadel, um Spannungsniveaus anzuzeigen, während digitale Voltmeter numerische Anzeigen auf einem Bildschirm liefern. Beide Arten spielen eine zentrale Rolle bei der Diagnose und Fehlerbehebung elektrischer Systeme.
Es ist entscheidend, zu verstehen, wie Voltmeter in Stromkreise integriert werden, um sie effektiv nutzen zu können. Sie müssen parallel zum Stromkreiselement, dessen Spannung Sie messen möchten, angeschlossen werden. Dies stellt sicher, dass der Voltmeter die Spannung über das Element misst, ohne den durch es fließenden Strom zu beeinflussen.
Es gibt viele Arten von Voltmetern. Zum Beispiel werden von Elektrikern tragbare Multimeter zum Erkennen von Strom, Widerstand und Spannung verwendet. Es gibt auch batteriebetriebene Voltmeter-Geräte. Manche Voltmeter werden zusammen mit dem zu testenden Gerät für die Langzeiterfassung installiert, wie zum Beispiel installierte Schienen-Voltmeter auf der Schiene.
Es gibt hauptsächlich zwei Haupttypen von Voltmetern, nämlich digitale Voltmeter und analoge Voltmeter.
Digitales Voltmeter. Das digitale Voltmeter zeigt den gemessenen Spannungswert in digitaler Form an, im Gegensatz zum Zeiger anderer Voltmeter, was die Beobachtungsfehler verringern kann. In der praktischen Anwendung sind digitale Voltmeter vielseitig, preiswert und in der Lage, genaue und schnelle Messungen durchzuführen.
Analoges Voltmeter. Das analoge Voltmeter wird den Zeiger auf der Anzeige auf die entsprechende Skalenposition gemäß des Spannungswertes im Stromkreis bewegen. Voltmeter werden normalerweise so entworfen, dass sie den geringsten Stromverbrauch haben, um den Einfluss auf den zu testenden Stromkreis zu minimieren. Aufgrund der Verwendung des Zeigers ist es beim Betrachten des Wertes des analogen Voltmeters notwendig, zu beobachten, ob das analoge Voltmeter in einer waagerechten Ausrichtung ist und auch darauf zu achten, ob es in der Nähe eventuell andere magnetische Störfelder gibt.
Digitale Voltmeter (DVMs) haben die Art und Weise revolutioniert, wie wir Spannungen messen. Im Gegensatz zu ihren analogen Pendants bieten DVMs eine digitale Anzeige, die oft leichter lesbar und genauer ist. Hier sind die Vorteile und Funktionen, die digitale Voltmeter zu einer bevorzugten Wahl für viele Fachleute machen:
Präzision und Genauigkeit: Digitale Voltmeter sind bekannt für ihr hohes Maß an Genauigkeit. Sie minimieren Lesefehler und bieten präzise Messungen, was für sensible elektronische Geräte und Systeme entscheidend ist.
Benutzerfreundlichkeit: Mit einer klaren digitalen Anzeige besteht keine Notwendigkeit, die Position der Nadel auf einer Skala zu interpretieren, wie man es bei einem analogen Voltmeter tun würde. Dies macht DVMs benutzerfreundlicher, insbesondere für Anfänger.
Erweiterte Funktionen: Viele digitale Voltmeter kommen mit zusätzlichen Funktionen wie Auto-Ranging, das automatisch den richtigen Messbereich auswählt, und Data Hold, das die Anzeige aufrechterhält, selbst nachdem die Sonden entfernt wurden.
Langlebigkeit und Zuverlässigkeit: Digitale Voltmeter sind im Allgemeinen widerstandsfähiger gegen Stöße und Vibrationen als analoge Messgeräte, was sie langlebiger und zuverlässiger in verschiedenen Umgebungen macht.
Durch das Verständnis der Vorteile von digitalen Voltmetern können Benutzer fundiertere Entscheidungen treffen, wenn sie elektrische Messungen durchführen und die richtigen Ausrüstungen für ihre Bedürfnisse auswählen.
Die Einheit der Spannung ist Volt (V) und in einem Stromkreis repräsentiert sie die Potentialdifferenz zwischen zwei Punkten. Verschiedene Voltmeter können Spannungswerte in verschiedenen Größenbereichen messen, zum Beispiel Millivolt (mV), Volt (V) und Kilovolt (kV).
Die Genauigkeit der gemessenen Daten hängt von der Qualität und der Wartungskalibrierung des Voltmeter-Produktes ab. Im Allgemeinen kann ein hochwertiges Voltmeter bessere Genauigkeit haben, und regelmäßige Wartung und Kalibrierung können auch zuverlässige Messdaten liefern.
Voltmeter sind mit verschiedenen Symbolen und Skalen markiert, die für Anfänger verwirrend sein können. Das Verständnis dieser Symbole ist entscheidend für die genaue Messung und den sicheren Gebrauch des Geräts. Hier ist eine Aufschlüsselung der häufigen Symbole und Anzeigen, die Sie begegnen werden:

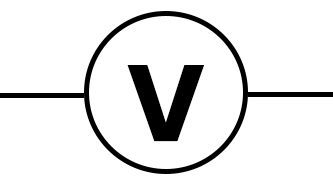

Gängige Symbole: Das ‘V’-Symbol wird verwendet, um Spannung anzuzeigen. Sie finden auch ‘AC’- und ‘DC’-Symbole, die Wechselstrom- und Gleichstrommessungen angeben. Eine Wellenlinie (~) repräsentiert AC, und eine gerade oder gestrichelte Linie (- oder …) repräsentiert DC.
Leseskalen: Bei analogen Voltmetern sehen Sie in der Regel eine Reihe nummerierter Linien. Der Wert, den Sie lesen, entspricht der Spannungsstufe. Bei digitalen Voltmetern wird die Anzeige in Ziffern präsentiert, was den Prozess vereinfacht.
Verständnis von Messbereichen: Voltmeter können verschiedene Spannungsbereiche messen. Es ist wichtig, den richtigen Bereich auszuwählen, um das Gerät nicht zu beschädigen und eine genaue Messung zu erhalten. Im Zweifelsfall beginnen Sie mit dem höchsten Bereich und arbeiten Sie herunter.
Indem Sie sich mit den Symbolen und Skalen auf Ihrem Voltmeter vertraut machen, können Sie sicherstellen, dass Sie Ihre Messungen korrekt interpretieren und das Beste aus Ihrem Gerät herausholen.
Das Voltmeter wird parallel zum zu prüfenden Stromkreis angeschlossen und wird häufig verwendet, um den Gleichstrom- oder Wechselstromspannungswert in verschiedenen Gerätekreisen wie elektronischen Geräten, medizinischen Geräten und leistungsarmen mechanischen Geräten zu ermitteln. In praktischen Anwendungen zum Beispiel:
Bei der praktischen Anwendung von Voltmetern ist Sicherheit sehr wichtig. Voltmeter sollten von Fachleuten verwendet werden, die mit dem sicheren Gebrauch vertraut sind, die entsprechende persönliche Schutzausrüstung tragen und sicherstellen, dass der eingestellte Spannungsbereich des verwendeten Voltmeters für die zu messende Spannung geeignet ist.
Unter Berücksichtigung des anzuwendenden Stromkreistyps, des zu messenden Spannungsbereichs und anderer zusätzlicher Produktmerkmale sind bei der Auswahl eines Voltmeters folgende Faktoren zu berücksichtigen:
Stromkreistyp: Berücksichtigen Sie den Typ des Stromkreises, in dem der Voltmeter eingesetzt werden soll. Es gibt auch verschiedene Optionen für Voltmeter für Hochspannungs- und Niederspannungsstromkreise.
Spannungsbereich: Stellen Sie sicher, dass der erforderliche Spannungsbereich im Spannungsbereich des ausgewählten Voltmeters liegt. Beachten Sie, dass einige Voltmeter eine feste Spannungsmessbereich haben, während andere mehrere auswählbare Spannungsmessbereiche haben.
Messgenauigkeit: Stellen Sie sicher, dass der ausgewählte Voltmeter genaue und zuverlässige Messdaten liefert. Im Allgemeinen haben hochwertige Voltmeter eine perfekte Datengenauigkeit.
Numerische Anzeige: Digitale Voltmeter und analoge Voltmeter haben unterschiedliche numerische Anzeigemethoden. Digitale Voltmeter verwenden eine digitale Anzeige, um Spannungswerte zu zeigen, während analoge Voltmeter Skalen und Nadeln dazu verwenden.
Andere zusätzliche Funktionen: Zusätzliche Bedürfnisse an zusätzlichen Funktionen wie Datenprotokollierung, Netzwerkverbindung usw., Funktionen, die mehr Bequemlichkeit bieten können.
Es ist sehr wichtig, einen passenden Voltmeter entsprechend Ihren tatsächlichen Bedürfnissen auszuwählen. Diese Art von Voltmeter muss genaue und zuverlässige Werte liefern und bestimmte Anforderungen erfüllen.
Ein Ammeter ist ein Messgerät, das die Größe des Stroms in einem Stromkreis misst. Da der Widerstand des Ammeters gering ist, wird das Ammeter im Grunde genommen serienmäßig mit dem Stromkreis verbunden.
Das Voltmeter hat hohen Widerstand, daher wird das Voltmeter im Grunde genommen parallel zum Stromkreis angeschlossen. Denn wenn das Voltmeter serienmäßig mit dem Stromkreis verbunden wird, wird der hohe Widerstand den Strom im Stromkreis erheblich beeinflussen, was zu ungenauen Messdaten führt.
Wenn das Voltmeter den Spannungswert misst, um sicherzustellen, dass der Strom des zu messenden Geräts so wenig wie möglich verändert wird, muss das Voltmeter in einem hochwiderständigen Stil gestaltet werden. Auf diese Weise fließt der Strom nicht in die Leitung mit dem Voltmeter, und die Genauigkeit der gemessenen Daten kann gewährleistet werden.
Das Testen eines Schaltkreisbrechers mit einem Voltmeter ist eine praktische Fähigkeit, die helfen kann, elektrische Probleme in Ihrem Zuhause oder Arbeitsplatz zu diagnostizieren. Hier ist wie Sie diesen Test sicher durchführen:
Vorbereitung: Stellen Sie sicher, dass alle Sicherheitsvorkehrungen getroffen sind. Schalten Sie das Gerät oder den Stromkreis, den Sie testen, aus und stellen Sie sicher, dass Sie leichten Zugang zum Schaltkreisbrecher haben.
Einstellen des Voltmeters: Richten Sie Ihr Voltmeter ein, um die Wechselspannung in einem für Ihr Hauselektroinstallation passenden Bereich zu messen – das ist normalerweise 120 Volt oder 240 Volt in den meisten Wohneinrichtungen.
Testen: Mit dem Schaltkreisbrecher in der ‘EIN’-Position platzieren Sie die Voltmeter-Sonden auf die Klemmen der Brecher. Ein richtig funktionierender Brecher sollte eine Spannungsanzeige nahe an dem anzeigen, für das Ihre Elektroinstallation ausgelegt ist (120V/240V). Wenn die Anzeige erheblich niedriger ist oder keine Anzeige vorhanden ist, kann der Brecher fehlerhaft sein.
Sicherheitscheck: Nach dem Testen entfernen Sie die Sonden, schalten Sie das Voltmeter aus und stellen Sie die Stromversorgung erst wieder her, nachdem Sie sichergestellt haben, dass es sicher ist, dies zu tun.
Dieser einfache Test kann unschätzbar wertvoll sein, um elektrische Probleme zu diagnostizieren und die Sicherheit und Funktionalität Ihres Elektrosystems zu gewährleisten.
Obwohl Voltmeter unglaublich nützliche Werkzeuge sind, kann eine falsche Verwendung zu ungenauen Messwerten oder sogar zum Schaden des Voltmeters führen. Hier sind einige Vorsichtsmaßnahmen und Tipps, die Ihnen helfen, Ihren Voltmeter effektiv zu verwenden:
Niemals die Maximalbewertung überschreiten: Überprüfen Sie immer die maximal zu messende Spannung Ihres Voltmeters und versuchen Sie nie, diese Grenze zu überschreiten. Dies kann das Gerät vor Schaden schützen und verhindern, dass es zu möglichen Unfällen kommt.
Die richtigen Sondeneingänge verwenden: Viele digitale Voltmeter haben mehrere Eingänge für Sonden. Stellen Sie sicher, dass Sie die richtigen Eingänge für die Art der Messung verwenden, um Schäden am Voltmeter oder ungenauen Messwerten zu vermeiden.
Regelmäßige Kalibrierung: Um sicherzustellen, dass Ihr Voltmeter im Laufe der Zeit genaue Messwerte liefert, ist es wichtig, es gemäß den Anweisungen des Herstellers regelmäßig kalibrieren zu lassen.
Parallaxenfehler vermeiden: Wenn Sie einen analogen Voltmeter verwenden, stellen Sie sicher, dass Sie die Nadel von der Seite anstatt aus einem Winkel betrachten, um Parallaxenfehler zu vermeiden, die dazu führen können, dass die Nadel anscheinend auf einen anderen Wert zeigt als der tatsächlich ist.
Die Grenzen verstehen: Wissen Sie, dass Voltmeter nur zur Messung von Spannungen konzipiert sind.Für andere Messungen wie Strom und Widerstand benötigen Sie andere Werkzeuge wie Ammeter und Ohmmeter.
Indem Sie diese Tipps befolgen, können Sie sicherstellen, dass Sie Ihren Voltmeter sicher verwenden und die möglichst genauen Messwerte erhalten.
Insgesamt ist ein Voltmeter ein wichtiges Werkzeug zum Messen der Spannung in einem Stromkreis. Voltmeter umfassen hauptsächlich analoge Voltmeter und digitale Voltmeter, die Gleichstrom und Wechselstrom messen können und in Industrie, Handel und Wohngebieten weit verbreitet sind.
In dieser Anleitung haben wir die vielseitige Welt der Voltmeter erkundet, von ihrem grundlegenden Betrieb bis hin zu Tipps für die genaue Verwendung und einem Auswahlleitfaden zum Kauf des richtigen. Mit diesem Wissen können sowohl Anfänger als auch erfahrene Profis elektrische Messungen mit Zuversicht und Präzision angehen.
Denken Sie daran, ein Voltmeter ist mehr als nur ein Werkzeug; es ist Ihr Schlüssel zum Verständnis und zur sicheren und effektiven Nutzung der Elektrizität. Indem Sie den richtigen Voltmeter auswählen und ihn korrekt verwenden, können Sie eine Vielzahl von elektrotechnischen Diagnosen und Aufgaben problemlos durchführen.
Ob Sie einen Schaltkreisbrecher testen, eine elektrische Geräte diagnostizieren oder einfach eine Hobbytätigkeit ausüben, der richtige Voltmeter kann den ganzen Unterschied ausmachen. Nehmen Sie sich die Zeit, um zu lernen und zu üben, und Sie werden feststellen, dass ein Voltmeter ein unentbehrlicher Helfer bei all Ihren elektrotechnischen Projekten ist.
